LANTIME M600: High End NTP Zeitserver
Features
- Für diesen Zeitserver stehen wahlweise folgende Referenzen zur Verfügung:
- Geeignet zur Synchronisation von NTP und SNTP kompatiblen Clients
- Webbasiertes Status- und Konfigurationsprogramm und grafisches Konfigurationstool für den Konsolenzugang
- Unterstützte Netzwerkprotokolle: IPv4, IPv6, HTTPS, HTTP, SSH, TELNET, SCP, SFTP, FTP, SYSLOG, SNMP
- Konfigurierbares Alarmbenachrichtigungssystem bei Statusänderungen über Email, WinMail, SNMP oder Anzeige am externen Display
- Volle SNMP v1-, v2c- und v3-Unterstützung durch dedizierten SNMP-Daemon zur Konfiguration/Statusabfrage des Systems über SNMP-Traps
- USB Port zum Einspielen von Updates, Sperren der Front-Bedienelemente, Sichern/Wiederherstellen von Konfiguration u. Logfiles
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Der LANTIME Zeitserver kann mit einer großen Anzahl von zusätzlichen Ausgangsoptionen bereitgestellt werden: IRIG Zeitcode, Frequenzsynthesizer und programmierbare Pulsausgänge sind nur einige der vielen Erweiterungsmöglichkeiten für Ihren NTP Server.
- Vier autarke Netzwerkschnittstellen als Standardkonfiguration

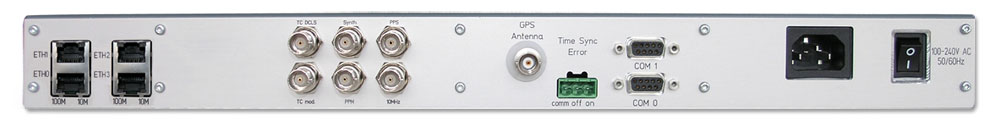

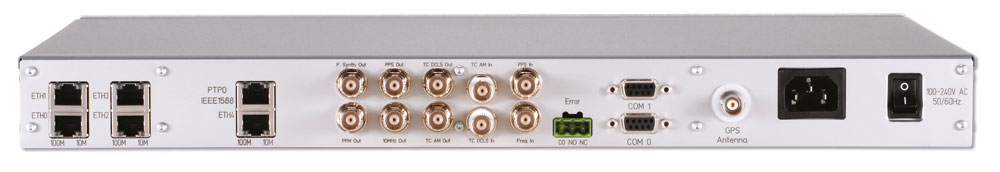

Option: 5 Netzwerkschnittstellen und ein IEEE 1588 PTPv2 Port (siehe auch PTPv2 Grandmaster)
Eine 10/100 MBit Schnittstelle für LANTIME Management und drei Netzwerkports mit Gigabit Support (3GE)
Produktbeschreibung

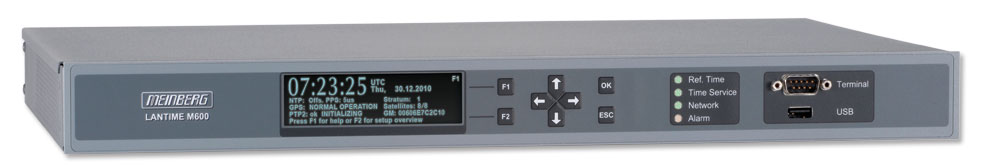

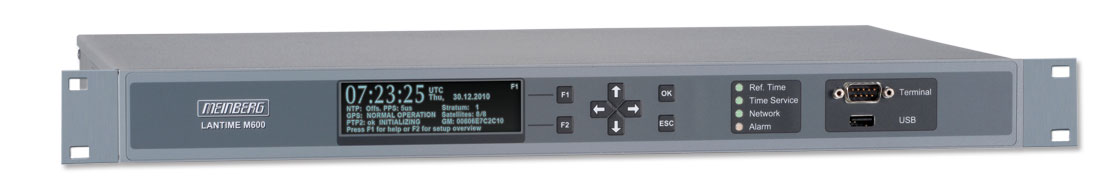

VFD Display
Ein gut lesbares VFD Display zeigt den Status der Referenzzeit und des Zeitservice an. Außerdem signalisieren drei Bicolor-LEDs die Betriebszustände der wichtigsten Komponenten: Referenzzeit (hier GPS), Zeitservice (NTP) und Netzwerkstatus. Eine rote Alarm-LED wird bei vorliegenden Störungen aktiviert (kann konfiguriert werden).
Oszillatoroptionen
Der LANTIME M600 GPS ist standardmäßig mit dem hochgenauen Oszillator "OCXO LQ" (technische Daten siehe Oszillatorliste) ausgerüstet. Der eingesetzte Oszillator bestimmt unter anderem die Langzeitstabilität im sogenannten Holdover-Mode, d.h. wenn der Empfang der GPS-Signale gestört ist. Zur Realisierung noch höherer Anforderungen stehen die Oszillatoroptionen "OCXO MQ", "OCXO HQ", "OCXO DHQ". Eine hochgenaue Rubidium-Variante steht für unsere 3HE Baugruppen (LANTIME M900) zur Verfügung.
Eigenschaften
Statusanzeigen | Vier zweifarbige LEDs zur Anzeige von: - Zeitreferenzstatus - Zeitservicestatus - Netzwerkstatus - Alarmzustände |
Display | Grafisches Vakuum-Fluoreszenz-Display (VFD), 256 x 64 Punkte |
Bedienelemente | Acht Tasten zum Einstellen von Netzwerkparametern und Verändern von Empfängereinstellungen |
Frequenzausgänge | 10 MHz über BNC-Buchse, TTL an 50 Ohm Synthesizer 1/8 Hz bis10 MHz über BNC-Buchse, TTL an 50 Ohm Genauigkeit abhängig vom Oszillator (Standard: OCXO LQ), siehe Oszillatorliste |
Pulsausgänge | Sekunden- und Minutenimpulse über BNC-Buchsen, TTL an 50 Ohm, Impulslänge: 200 ms, high-aktiv |
Genauigkeit der Ausgangspulse | Abhängig von Oszillatoroption: < ±100ns (TCXO, OCXO LQ) < ±50ns (OCXO MQ, OCXO HQ, OCXO DHQ) Hinweis: TCXO ist nicht im M600 verfügbar! |
Schnittstellen | Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar |
Optionale Ausgänge |
Zusätzliche Ausgangsoptionen::
Dieser LANTIME NTP Server kann noch mit vielen zusätzlichen Ausgangssignalen ausgestattet werden: PPS, 10MHz, programmierbare Pulsausgänge (PPS, PPM, PPH, DCF_MARK ...), IRIG moduliert und unmoduliert, T1 / E1 Telekom Signale, Frequenz-Synthesizer - um nur einige zu nennen. Fragen Sie uns nach Ihrer speziellen Gerätekonfiguration. |
Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 7O1, 8E1, 8N1, 8O1 Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, RACAL, Sysplex, NMEA0183 (RMC, GGA, ZDA), Meinberg GPS, COMPUTIME, ION oder Capture-Telegramm |
PWM-Zeitcode-Ausgang | DCLS, TTL an 50 Ohm ( PWM-DC-Signal) über BNC-Buchse, high-aktiv |
AM-Zeitcode-Ausgang | IRIG AM-Sinussignal über BNC-Buchse: 3Vss (MARK), 1Vss (SPACE) an 50 Ohm |
Unterstützte Zeitcode-Formate |
IRIG B002: 100pps, PWM-DC-Signal, kein Träger, BCD time of year IRIG B122: 100pps, AM-Sinussignal, 1 kHz Trägerfrequenz, BCD time of year IRIG B003: 100pps, PWM-DC-Signal, kein Träger, BCD time of year, SBS time of day IRIG B123: 100pps, AM-Sinussignal, 1kHz Sinusträger, BCD time of year, SBS time of day IRIG B006: 100 pps, PWM-DC-Signal, kein Träger, BCD time-of-year, Year IRIG B126: 100 pps, AM Sinussignal, 1 kHz Trägerfrequenz, BCD time-of-year, Year IRIG B007: 100 pps, PWM-DC-Signal, kein Träger, BCD time-of-year, Year, SBS time-of-day IRIG B127: 100 pps, AM Sinussignal, 1 kHz Trägerfrequenz, BCD time-of-year, Year, SBS time-of-day IEEE1344: Code. lt. IEEE1344-1995, 100pps, AM-Sinussignal, 1kHz Träger, BCD time of year, SBS time of day, IEEE1344 Erweiterungen für Datum, Zeitzone, Sommer/Winterzeit und Schaltsekunde im Control Funktions Segment C37.118: wie IEEE1344, jedoch mit gedrehtem Vorzeichenbit für den UTC-Offset AFNOR: Code lt. NFS-87500, 100pps, AM-Sinussignal, 1kHz Träger, BCD time of year, vollständiges Datum, SBS-Time of Day |
Störmeldeausgang | Synchronzustand der Baugruppe, Relaisausgang (Wechsler) |
Netzwerkanschluss |
Standard: 4 x 10/100 MBit mit RJ45
Optionen:
|
Universal Serial Bus (USB) Ports | 1x USB Port im Frontpanel: - Einspielen von Software-Updates - Konfiguration sichern und wiederherstellen - Kopieren von Security Keys - Aktivieren/Deaktivieren der Tastatursperre |
Leistungsaufnahme | 30W |
Betriebsspannung | Standard: 100-240 V AC (50/60 Hz)
verfügbare DC Varianten: 100-200 V DC, 12 V DC und 20-60 V DC |
Unterstützte Zeitstring-Format | Meinberg Standard Zeitstring, Uni Erlangen Zeitstring, SYSPLEX-Timer, NMEA, Computime, ABB-SPA, SAT, Arbiter |

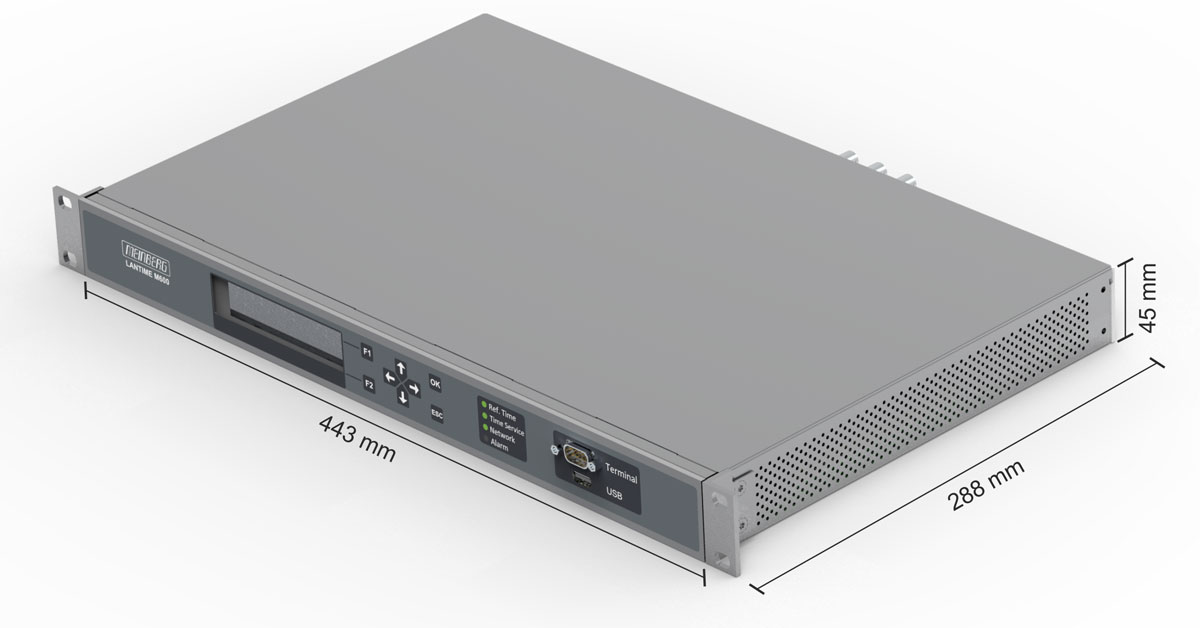

Gehäuseform | 19 Zoll Multipac-Gehäuse 1HE/84TE |
CPU |
|
Betriebssystem des SBC | Linux mit Nano Kernel (inkl. PPSKit) |
Netzwerkprotokolle OSI-Layer 4 (Transport-Schicht) | TCP, UDP |
Netzwerkprotokolle OSI-Layer 7 (Application-Schicht) | Telnet, FTP, SSH (inkl. SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
Internet Protocol (IP) | IPv4, IPv6 |
Autokonfiguration | IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131) IPv6: Dynamic Host Configuration Protocol - DHCPv6 (RFC 3315) und Autoconfiguration Networking - AUTOCONF (RFC 2462) |
Network Time Protocol (NTP) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905) SNTP v3 (RFC 1769), SNTP v4 (RFC 4330) MD5 Authentication und Autokey Key Management |
Time Protocol (TIME) | Time Protocol (RFC 868) |
IEC 61850 | Synchronisiert IEC 61850-kompatible Geräte mittels SNTP |
Hypertext Transfer Protocol (HTTP) | HTTP/HTTPS (RC 2616) |
Secure Shell (SSH) | SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
Telnet | Telnet (RFC 854-RFC 861) |
Simple Network Management Protocol (SNMP) | SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Lieferumfang | Zum Lieferumfang gehört eine Meinberg-Empfangsantenne für den Außenbereich im wasserdichtem Gehäuse mit Montagesatz, vorkonfektioniertem Antennenkabel (bis auf TCR und RDT Systeme). |
Technischer Support | Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts. |
Garantie | 3 Jahre Herstellergarantie |
Firmware Updates | Firmware kann am Gerät oder per Netzwerk aktualisiert werden. Software-Updates sind kostenlos per E-Mail oder Download verfügbar. Das gilt für die gesamte Lebensdauer des Gerätes. |
RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Weiterführende Informationen | Weitere Informationen über die Meinberg LANTIME Familie von NTP Timeservern und andere LANTIME-Varianten können Sie auf der LANTIME Zeitserver-Seite erfahren. |
