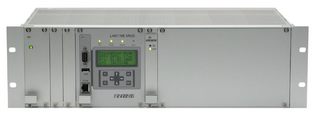

LANTIME M900: NTP Zeitserver Plattform für individuelle Zeitsynchronisationssysteme
Features
-
Für diesen Zeitserver stehen wahlweise folgende Referenzen zur Verfügung:
- GPS: Satellitenempfänger Global Positioning System
- GNS: Kombinierter GPS/GLONASS/Galileo/BeiDou Satellitenempfänger, auch für mobile Anwendungen einsetzbar
- PZF: DCF77 Korrelationsempfänger für den mitteleuropäischen Raum
- MSF: Empfänger für den englischen Zeitzeichensender
- TCR: Zeitcodeempfänger für IRIG A/B, AFNOR oder IEEE1344 Codes
- MRS: (GPS, PPS, 10MHz, NTP): Multi Reference Source - mehrere Referenzquellen nach Priorität einstellbar
- Geeignet zur Synchronisation von NTP und SNTP kompatiblen Clients
- Webbasiertes Status- und Konfigurationsprogramm und grafisches Konfigurationstool für den Konsolenzugang
- Unterstützte Netzwerkprotokolle: IPv4, IPv6, HTTPS, HTTP, SSH, TELNET, SCP, SFTP, FTP, SYSLOG, SNMP
- Konfigurierbares Alarmbenachrichtigungssystem bei Statusänderungen über Email, WinMail, SNMP oder Anzeige am externen Display
- Volle SNMP v1-, v2c- und v3-Unterstützung durch dedizierten SNMP-Daemon zur Konfiguration/Statusabfrage des Systems über SNMP-Traps
- USB Port zum Einspielen von Updates, Sperren der Front-Bedienelemente, Sichern/Wiederherstellen von Konfiguration u. Logfiles
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Der LANTIME Zeitserver kann mit einer großen Anzahl von zusätzlichen Ausgangsoptionen bereitgestellt werden: IRIG Zeitcode, Frequenzsynthesizer und programmierbare Pulsausgänge sind nur einige der vielen Erweiterungsmöglichkeiten für Ihren NTP Server.
- Bis zu 9 Netzwerkschnittstellen
-
LANTIME M900 - Vorgängermodelle:
LANTIME/SHS/BGT :: NTP Time Server mit integriertem hochsicherem Hybrid-Empfangssystem (GPS/DCF77) im 3HE-Gehäuse
Produktbeschreibung
Der M900 bietet in seinem 3 HE Baugruppenträger viel Platz für eine Vielzahl von Ein- und Ausgängen und ermöglicht auch Konfigurationen mit Rubidium-Oszillator oder redundanten Netzteilen. Wir erstellen Ihnen ein individuelles Angebot auf Basis Ihrer Anforderungen.
Mögliche Konfigurationen können eine Vielzahl von Ausgängen wie 1PPS, 10MHz, IRIG Time Codes, serielle Zeitstrings enthalten, aber auch bis zu 9 LAN Schnittstellen.
Neben GPS sind auch andere Referenzzeitquellen möglich, zum Beispiel DCF77 (PZF), IRIG (TCR) oder MSF.

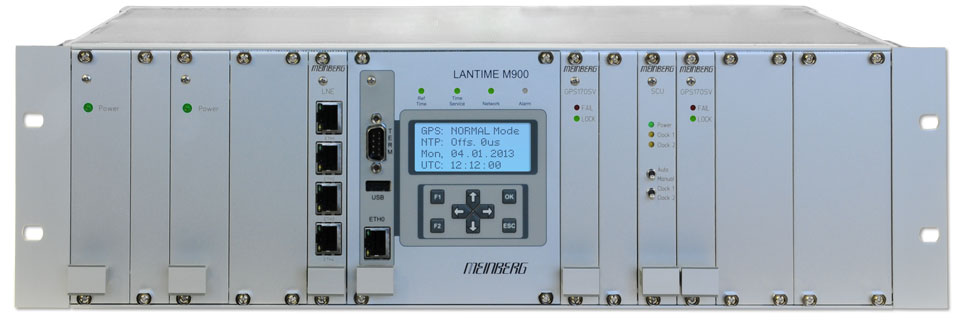

Ein gut lesbares LC-Display zeigt den Status der Referenzzeit und des Zeitservice an. Außerdem signalisieren drei Bicolor-LEDs die Betriebszustände der wichtigsten Komponenten: Referenzzeit (hier GPS), Zeitservice (NTP) und Netzwerkstatus. Eine rote Alarm-LED wird bei vorliegenden Störungen aktiviert (kann konfiguriert werden).
Der LANTIME M900 kann alle von Meinberg angebotenen Oszillatoren unterstützen, vom TCXO bis zum Rubidium. Der eingesetzte Oszillator bestimmt unter anderem die Langzeitstabilität im sogenannten Holdover-Mode, d.h. wenn der Empfang der GPS-Signale (bzw. DCF77, MSF, IRIG ...) gestört ist.
Bitte beachten SIe, dass die Spezifikationen für Impuls-, Frequenz- und serielle Ausgänge lediglich eine Beispielkonfiguration sind und an Ihre speziellen Anforderungen angepasst werden können.
Eigenschaften
Statusanzeigen | Vier zweifarbige LEDs zur Anzeige von: - Zeitreferenzstatus - Zeitservicestatus - Netzwerkstatus - Alarmzustände |
Display | LC-Display, 4 x 16 Zeichen |
Bedienelemente | Acht Tasten zum Einstellen von Netzwerkparametern und Verändern von Empfängereinstellungen |
Frequenzausgänge | 10 MHz über BNC-Buchse, TTL an 50 Ohm Genauigkeit abhängig vom Oszillator (Standard: TCXO), siehe Oszillatorliste |
Pulsausgänge | Sekundenimpuls (TTL-Pegel), Impulslänge 200 ms über BNC-Buchse |
Genauigkeit der Ausgangspulse | Abhängig von Oszillatoroption: < ±100ns (TCXO, OCXO LQ) < ±50ns (OCXO SQ, OCXO MQ, OCXO HQ, OCXO DHQ, Rubidium) |
Schnittstellen | Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar |
Optionale Ausgänge |
Zusätzliche Ausgangsoptionen::
Dieser LANTIME NTP Server kann noch mit vielen zusätzlichen Ausgangssignalen ausgestattet werden: PPS, 10MHz, programmierbare Pulsausgänge (PPS, PPM, PPH, DCF_MARK ...), IRIG moduliert und unmoduliert, T1 / E1 Telekom Signale, Frequenz-Synthesizer - um nur einige zu nennen. Fragen Sie uns nach Ihrer speziellen Gerätekonfiguration. |
Serielle Telegrammausgabe |
COM 0:
Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 8E1, 8E2, 8N1, 8N2, 8O1, 7E1, 7E2, 7N2, 7O1, 7O2 Zeittelegramm: Meinberg Standard-Telegramm, SAT, NMEA RMC, Uni Erlangen (NTP), COMPUTIME, Sysplex, Capture-Telegramm, SPA, RACAL, Meinberg GPS, NMEA GGA, NMEA RMC GGA, NMEA ZDA, ION, 6021 oder IRIG-J |
Störmeldeausgang | Synchronzustand der Baugruppe, Relaisausgang (Wechsler) |
Netzwerkanschluss | 1 x 10/100 MBit mit RJ45 (bis zu 8 weitere LAN Interfaces möglich) |
Universal Serial Bus (USB) Ports | 1x USB Port im Frontpanel: - Einspielen von Software-Updates - Konfiguration sichern und wiederherstellen - Kopieren von Security Keys - Aktivieren/Deaktivieren der Tastatursperre |
Leistungsaufnahme | 25W |
Betriebsspannung | 100-240 V AC (50-60 Hz) / 100-240 V DC Redundante Netzteile und andere DC-Eingangsspannungen sind optional erhältlich |

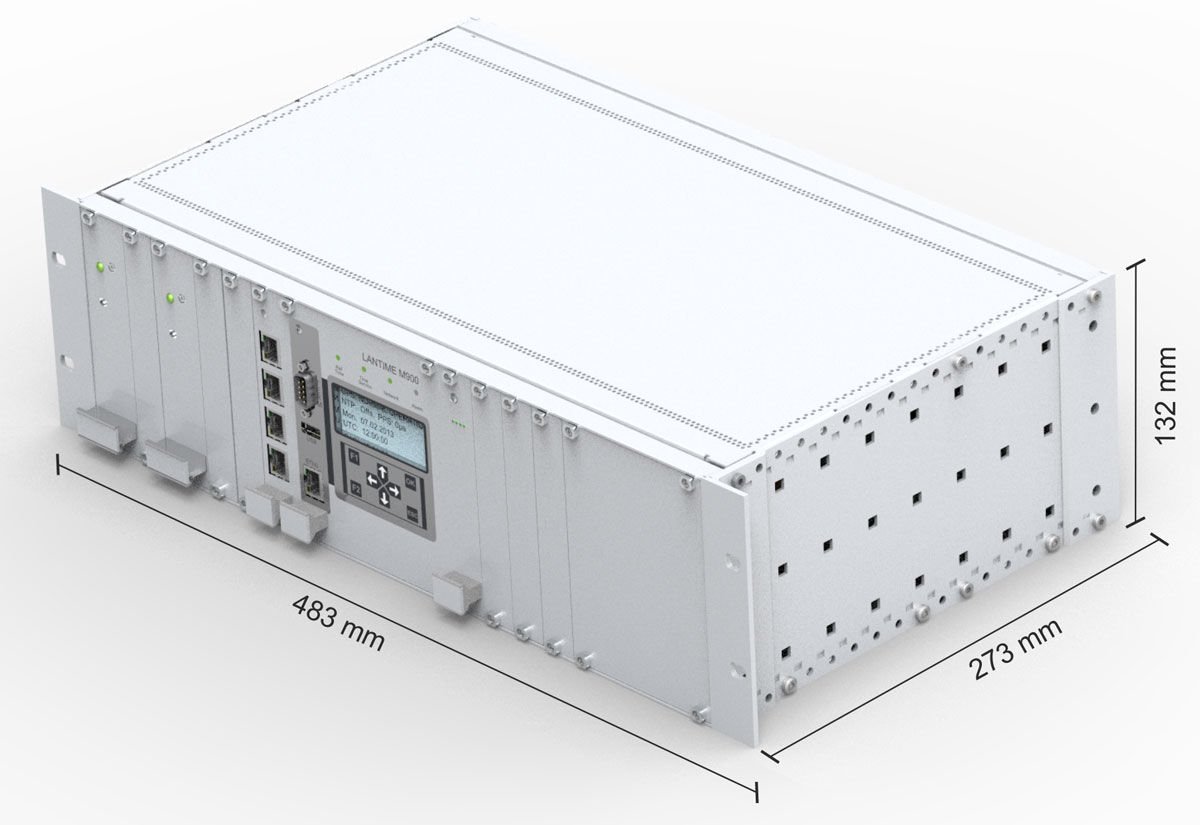

Gehäuseform | 3HE Rack-Gehäuse für Standard 19-Zoll Racks |
CPU |
|
Betriebssystem des SBC | Linux mit Nano Kernel (inkl. PPSKit) |
Netzwerkprotokolle OSI-Layer 4 (Transport-Schicht) | TCP, UDP |
Netzwerkprotokolle OSI-Layer 7 (Application-Schicht) | Telnet, FTP, SSH (inkl. SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
Internet Protocol (IP) | IPv4, IPv6 |
Autokonfiguration | IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131) IPv6: Dynamic Host Configuration Protocol - DHCPv6 (RFC 3315) und Autoconfiguration Networking - AUTOCONF (RFC 2462) |
Network Time Protocol (NTP) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905)
SNTP v3 (RFC 1769), SNTP v4 (RFC 4330) MD5 / SHA-1 Authentication und Autokey Key Management |
Parallel Redundancy Protocol (PRP) | PRP (IEC 62439-3) |
Time Protocol (TIME) | Time Protocol (RFC 868) |
IEC 61850 | Synchronisiert IEC 61850-kompatible Geräte mittels SNTP |
Hypertext Transfer Protocol (HTTP) | HTTP/HTTPS (RC 2616) |
Secure Shell (SSH) | SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
Telnet | Telnet (RFC 854-RFC 861) |
Simple Network Management Protocol (SNMP) | SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Lieferumfang | Zum Lieferumfang gehört eine Meinberg-Empfangsantenne für den Außenbereich im wasserdichtem Gehäuse mit Montagesatz, vorkonfektioniertem Antennenkabel (bis auf TCR und RDT Systeme). |
Technischer Support | Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts. |
Garantie | 3 Jahre Herstellergarantie |
Firmware Updates | Firmware kann am Gerät oder per Netzwerk aktualisiert werden. Software-Updates sind kostenlos per E-Mail oder Download verfügbar. Das gilt für die gesamte Lebensdauer des Gerätes. |
RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Weiterführende Informationen | Weitere Informationen über die Meinberg LANTIME Familie von NTP Timeservern und andere LANTIME-Varianten können Sie auf der LANTIME Zeitserver-Seite erfahren. |
