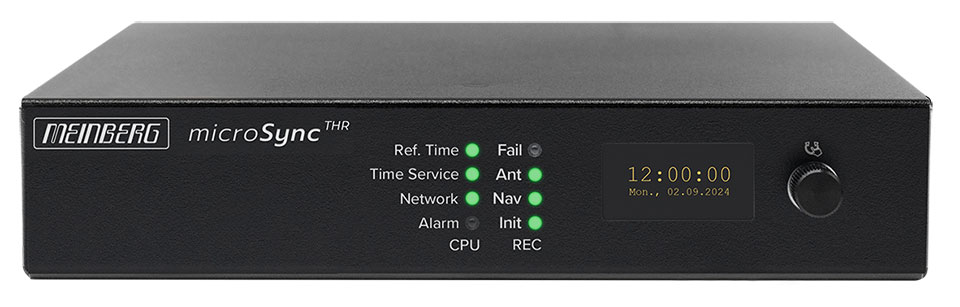

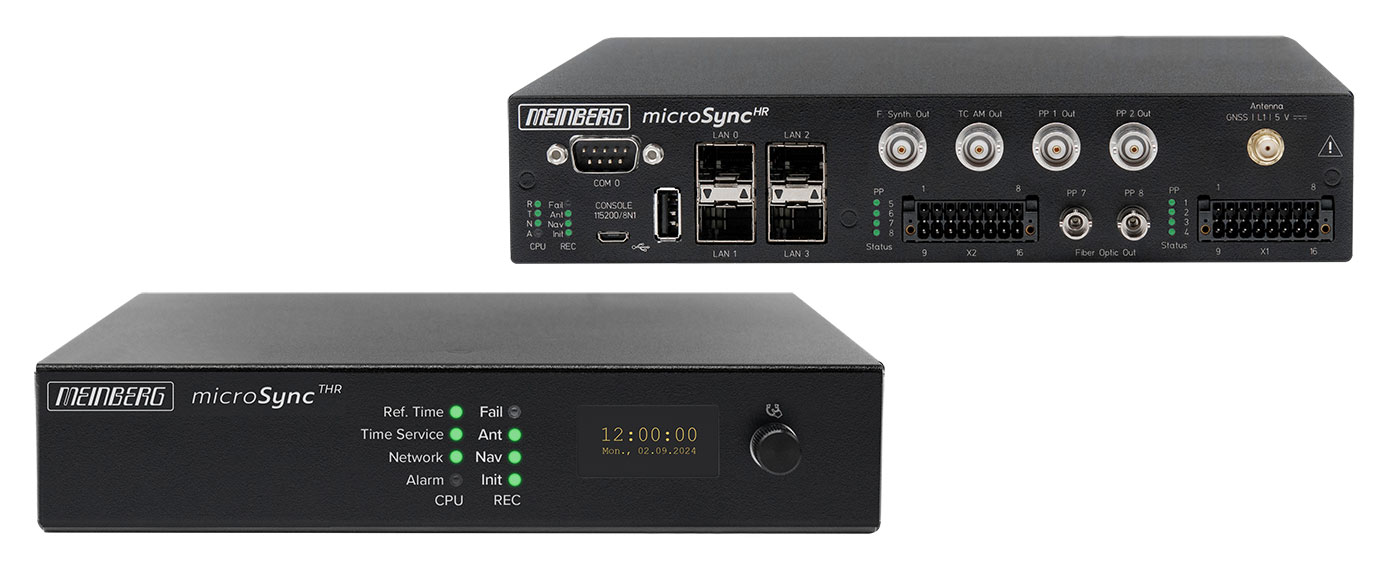

microSync^HR: Kompakter IEEE 1588 PTP Grandmaster und leistungsstarker NTP-Server im Half-Rack-Gehäuse

Features

Für dieses Synchronisationssystem stehen wahlweise folgende Empfänger zur Verfügung:
- GPS: Satellitenempfänger für das Global Positioning System (über Meinberg Down-Konverter-Technik für eine zuverlässige Übertragung über längere Strecken)
  - empfohlen für den stationären Betrieb
- GNS-UC: GPS- / Galileo-Satellitenempfänger mit Down-Konverter-Technik für eine zuverlässige Übertragung über längere Strecken)
  - empfohlen für mobile Anwendungen sowie stationären Betrieb
- GNS: Multi-GNSS-Satellitenempfänger mit Unterstützung für alle vier Hauptkonstellationen: GPS, GLONASS, Galileo, BeiDou
  - empfohlen für mobile Anwendungen sowie stationären Betrieb
Leistungsfähiger NTP Server (NTP & SNTP v2, v3, v4)
meinbergOS Webinterface zur Konfiguration und Statusüberwachung
Hochleistungsfähiger IEEE 1588 PTP Zeitserver inkl. IEC/IEEE 61850-9-3 & IEEE C.37.238
Vollständig integrierte Version der PTP-Monitoring-Software PTP Track Hound
Half-Rack-Gehäuse für ein platzsparendes Design
Verschiedene Oszillatoroptionen für eine verbesserte Holdover-Performance
Alle microSync-Modelle bieten eine breite Palette von Ausgangssignalen und ermöglichen die Synchronisation, sowohl von Netzwerkgeräten wie NTP-Clients und PTP-Slaves, als auch von direkt angeschlossenen Geräten mit diversen elektrischen und optischen Signalen.

Produktbeschreibung

Zwei IEEE 1588 Ports machen die microSync^HR Modelle zu leistungsstarken GNSS-synchronisierten PTP Grandmastern, die ein hohes Maß an Genauigkeit bieten und die wichtigsten PTP Profile unterstützen: Power, Telecom (sowohl Frequenz als auch Phase), SMPTE, AES67/RAVENNA oder IEEE 802.1AS.

Alle Varianten des microSync^HR verfügen über mehrere programmierbare Ausgangssignale (zwei davon über Glasfaser ST-Anschlüsse), vier Gigabit-Ethernet-Schnittstellen und die Möglichkeit, sowohl NTP- als auch PTP-Systeme zu synchronisieren.

Die enorme Vielfalt an Ausgängen und Schnittstellen ermöglicht den Einsatz des microSync^HR in einer Vielzahl von Branchen und Anwendungen. Abhängig von den Anforderungen der Branche, können Kunden aus verschiedenen Varianten wählen, die am besten auf ihre Bedürfnisse zugeschnitten sind.

Die unterschiedlichen Varianten werden über die BNC-Anschlüsse definiert, welche mehrere I/O Optionen zur Verfügung stellen können.

meinbergOS-Betriebssystem
Ausgestattet ist das System mit dem leistungsstarken, für Synchronisation ausgerichteten meinbergOS-Betriebssystems. So bietet der microSync^HR die gesamte Sicherheit und Flexibilität, für die unsere microSync-Familie bekannt ist. Dazu gehören vor allem die in den letzten meinbergOS-Versionen eingeführten neuen Funktionen, insbesondere LDAP-, TACACS+- und RADIUS-Authentifizierung, natives PRP für NTP- und PTP-Datenverkehr. Darüber hinaus bietet das meinbergOS noch industriespezifische Netzwerkfunktionen wie IEC 61850 MMS-Support, Analysefunktionen für GNSS-Empfang und Empfängerleistung, sowie eine vollständig integrierte Version von Meinbergs PTP-Monitoring-Software PTP Track Hound.

Die Version von PTP Track Hound in der meinbergOS-Firmware ist mit einer Capture-Lizenz voraktiviert, was bedeutet, dass sie nicht nur den PTP-Datenverkehr lokal über ihre eigenen PTP-fähigen Netzwerkschnittstellen auswerten kann, sondern auch Daten an eine oder mehrere zentrale PTP Track Hound Professional-Instanzen zur kombinierten Analyse weiterleiten kann.

Vollständige Konfiguration und Überwachung mit dem meinbergOS Webinterface
meinbergOS-Versionen >=2024.12.0 verfügen über eine grafische Weboberfläche, über die alle Konfigurations- und Überwachungsaufgaben effizient und einfach durchgeführt werden können. Sie können direkt über einen Standard-Webbrowser auf das Webinterface zugreifen, vorausgesetzt, das System ist über HTTP(S) im Netzwerk erreichbar.

Eigenschaften

Unterstützte PTP Profile

Default Profile:
- E2E IEEE 1588-2008 Profile
- P2P IEEE 1588-2008 Profile

Power Profile:
- IEEE C37.238-2011 *
- IEEE C37.238-2017 *
- IEC/IEEE 61850-9-3 Power Utility Profile *

Telecom Profile:
- ITU-T G.8265.1 *
- ITU-T G.8275.1 *
- ITU-T G.8275.2

Broadcast Profile:
- DOCSIS 3.1
- SMPTE ST 2059-2 *
- AES67 Media

AVB/TSN:
- IEEE 802.1AS

Automotive Profil:
- AUTOSAR

* einschließlich Profilerweiterungen

Betriebsmodus

PTP V2
PTP V1 (Optional - nur mit Performance-Level C)
NTP

Synchronous Ethernet

Master- und Slave-Fähigkeit
Konform zu ITU-T G.8261, G.8262 und G.8264
Ethernet-Synchronisierung Messaging Channel (ESMC)

Netzwerkprotokolle

IPv4, IPv6
NTPv3, NTPv4
PTPv2
IEC 62439-3 (PRP)
DHCP, DHCPv6
DSCP
IEEE 802.1q VLAN filtering/tagging
IEEE 802.1p QOS
SNMPv1/v2/v3
Remote Syslog Support (UDP)

Optische Ausgänge

2 x Programmierbare Impulsausgänge, fiberoptische - ST-Verbinder

Schnittstellen

Eine serielle RS-232 Schnittstelle

Verfügbare PTP-Performance-Level

microSyncs werden mit einer Lizenz geliefert, die es erlaubt, eine bestimmte Leistungsstufe mit der IEEE1588-Implementierung zu erreichen. Es sind drei Performance-Level verfügbar:

Performance-Level	Max. Unicast Clients	Max. Delay Requests pro Sekunde / Hybridmodus
PL-A	8	1024
PL-B	256	32768
PL-C	512	65536

Netzwerkanschluss

4x SFP-Buchsen für bis zu Gigabit Ethernet

LAN 0, LAN 1: 10/100/1000Base-T (RJ45) oder 1000Base-FX (FO)
Management, NTP

LAN 2, LAN 3: 10/100/1000Base-T (RJ45) or 1000Base-FX (FO)
Management, NTP, PTP (Master- und Slave-Betrieb)

Universal Serial Bus (USB) Ports

USB-Typ-A, kann für folgende Zwecke verwendet werden:

microSync-Konfiguration sichern und wiederherstellen (bzw. auf mehrere Geräte ausrollen)
Log-Dateien sichern
kryptografische Zertifikate hoch- und herunterladen
Firmware-Updates installieren
mit einem speziell vorbereiteten "USB-Key" auf Werkseinstellungen zurücksetzen

BNC Anschlüsse

4 BNC-Buchsen für verschiedene Ausgangssignale, z. B. programmierbare Pulssignale, Frequenzsynthesizer, AM-Zeitcode

Multifunktions-Blockverbinder

16-pol. DMC X1
DC-Spannungsversorgung
Programmierbare Impulse
Error/Relais

16-pol. DMC X2
Programmierbare Impulse (TTL, isolated)
Programmierbare Impulse (RS-422)
Timecode DCLS (TTL, isoliert)

Oszillator-Optionen

OCXO SQ
Holdover-Performance 1 Tag: ± 65 µs
Holdover Performance 1 Jahr: ± 4,7 s

OCXO HQ
Holdover-Performance 1 Tag: ± 10 µs
Holdover-Performance 1 Jahr: ± 788 ms

OCXO DHQ
Holdover-Performance 1 Tag: ± 4,5 µs
Holdover-Performance 1 Jahr: ± 158 ms

Leistungsaufnahme

Maximum 30 W

Betriebsspannung

DC: 20-60 V DC

Gehäuseform

Gehäusetyp 9.5" (Half-Rack), 1HE
223 mm x 251 mm x 43,7 mm (Breite x Tiefe x Höhe)
Gehäusematerial: Stahl

Atmosphärischer Druck

615 bis 1.600 hPa

Betriebshöhe

Bis zu 4.000 m ü. NN

Schutzart

IP30

Produktgewicht

2.2 kg (4.85 lbs), inklusive Montagewinkel

Temperaturbereich

-20 °C bis 55 °C

Lagertemperatur

-30 °C bis 70 °C

Luftfeuchtigkeit

5 % to 95 % bei 40 °C, nicht kondensierend

Konformitäten

CB-Programm
CE
FCC
UL
CSA
WEEE, Abfall von Elektro- und Elektronikgeräten
RoHS, Beschränkung der Verwendung gefährlicher Stoffe
REACH, Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien

Lieferumfang

Zum Lieferumfang gehört eine Empfangsantenne für den Außenbereich im wasserdichten Gehäuse mit Montagesatz und vorkonfektioniertem Antennenkabel.

Garantie

3 Jahre Herstellergarantie

RoHS-Status des Produkts

Dieses Produkt ist RoHS-konform.

WEEE-Status des Produkts

Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
