PTPv2 Grandmaster: IEEE-1588

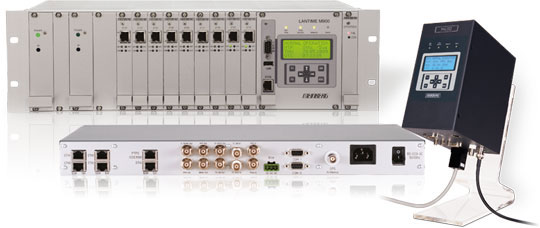

Product Image PTPv2 Grandmaster

Als hochstabile Grandmaster Clock in IEEE 1588-2008 Netzwerken sind die MEINBERG NTP Zeitserver mit hochgenauer GPS Referenz nicht nur eine exzellente Synchronisationsquelle, sondern versorgen die PTP Clients ("Slaves", wie z.B. die PTP270PEX oder PTP SYNCBOX) gleichzeitig mit der aktuellen absoluten Uhrzeit.

Die verwendete PTP V2 Implementierung ist kompatibel zu allen IEEE 1588-2008-fähigen Systemen (Multicast / Unicast) und unterstützt PTP Management Messages.



Übersicht: PTPv2 Grandmaster

IMS - LANTIME M3000
Modulares Zeit- und Frequenzsynchronisationssystem und NTP Zeitserver
Modulare Synchronisations-Lösung im 3HE / 19 Zoll-Rack Gehäuse

Mit dem IMS - M3000 bietet MEINBERG eine jederzeit erweiterbare und hochflexible Synchronisationslösung, mit dem Sie die stetig wachsenden Anforderungen in Ihren Anwendungen bewältigen können und auf die Einführung zukünftiger neuer Protokolle und Synchronisationsverfahren vorbereitet sind.

Das M3000 Basis Chassis kann bis zu vier Netzteile mit unterschiedlichen Eingangspannungsbereichen sowie ein oder zwei Empfänger-Module aufnehmen. Neben dem CPU Modul-Slot stehen weitere zehn Steckplätze für eine Vielzahl von möglichen Ein-, Ausgangs- und Erweiterungskarten zur Verfügung. Die Verfügbarkeit von Erweiterungskarten für die Verteilung und Konvertierung von elektrischen und optischen Synchronisationssignalen sowie die Unterstützung aller wichtigen Kommunikationsprotokolle für Netzwerke und serielle Verbindungen macht dieses LANTIME Modell zu einem der leistungsfähigsten Synchronisationslösungen auf dem Mark.

IMS - LANTIME M3000
IMS - LANTIME M1000
Modulares 1HE Gehäuse für Zeit- und Frequenzsynchronisationsanwendungen

Vielseitige und modulare Synchronisations-Lösung im 1HE Gehäuse

Das 1HE IMS - M1000 Basis Chassis beinhaltet ein Netzteil, einen Empfänger und die LANTIME CPU. Damit stehen insgesamt bis zu vier weitere Steckplätze (drei bei Systemen mit zweiter Referenzuhr) für weitere Ein- und Ausgangsmodule zur Verfügung. Zusätzlich kann noch ein zweites Netzteil für redundante Stromversorgung zum Einsatz kommen.

IMS - LANTIME M1000
LANTIME M900/GPS/PTP
Modularer PTPv2 / IEEE 1588-2008 Grandmaster Clock und NTP Server im 3HE Chassis

Der LANTIME M900/PTP basiert auf einem flexibel erweiterbarem 3HE BGT-Chassis, und ist eine ideale Plattform, um komplexe und anspruchsvollen Anforderungen zu erfüllen.

LANTIME M900/GPS/PTP
LANTIME M600/MRS/PTP
PTPv2/IEEE 1588-2008 Ordinary Clock und NTP Time Server synchronisiert mit GPS/1PPS/10MHz/IRIG/NTP/PTP.
Meinberg LANTIME Zeitserver werden weltweit erfolgreich eingesetzt, um Netzwerke aller Größen mit hochgenauer Zeit zu versorgen. Der LANTIME M600/MRS/PTP synchronisiert alle Systeme, die entweder PTP/IEEE 1588-2008, NTP oder SNTP-kompatibel sind und kann als Referenzzeitquelle neben seiner eingebauten Meinberg-GPS-Funkuhr zusätzlich noch per 1PPS, 10MHz, IRIG (AM und DCLS) und durch NTP synchronisiert werden. Die PTP Einheit kann sowohl im Master Mode (Grandmaster) wie auch im Slave Mode betrieben werden und ermöglicht somit bei Konfiguration im PTP Slave Mode die Verwendung von PTP als zusätzliche Referenzzeitquelle für das MRS System. Das Gerät ist hervorragend geeignet, um die verschieden Referenzzeitquellen gegeneinander zu messen und zu vergleichen. Der extrem stabile und hochgenaue Oszillator kann auch freilaufend eingesetzt werden und dient ausserdem zur Überbrückung von Ausfällen von einer oder mehrerer Referenzzeitquellen.
LANTIME M600/MRS/PTP
LANTIME M600/GPS/PTP
PTPv2 / IEEE 1588-2008 Grandmaster Clock und NTP Time Server mit integrierter hochgenauer GPS-Funkuhr
Der Meinberg LANTIME Zeitserver wird weltweit erfolgreich eingesetzt, um Netzwerke aller Größen mit hochgenauer Zeit zu versorgen. Er synchronisiert alle Systeme, die entweder PTP/IEEE 1588-2008, NTP oder SNTP-kompatibel sind und nutzt als Referenzzeitquelle seine eingebaute Meinberg-GPS-Funkuhr mit hochstabilem und hochgenauem Oszillator zur Überbrückung von Empfangsstörungen.
LANTIME M600/GPS/PTP
LANTIME M400/GPS/PTP
PTPv2 / IEEE 1588-2008 Grandmaster und NTP Server mit integrierter GPS-Funkuhr
Netzwerk Zeitserver mit Meinberg Referenzuhr für industrielle Anwendungen

Der LANTIME M400/GPS/PTPv2 verfügt über die gleiche Leistungsfähigkeit und Flexibilität wie die NTP Server aus der M300 Baureihe. Der M400 stellt zusätzlich ein gut sichtbares LC-Display, sowie ein intuitives Bedientastenfeld zur Konfiguration und Überwachung zur Verfügung.

Der M400/GPS/PTPv2 synchronisiert alle Systeme, die entweder PTP/IEEE 1588-2008, NTP oder SNTP-kompatibel sind und nutzt als Referenzzeitquelle seine eingebaute Meinberg-GPS-Funkuhr mit hochstabilem und hochgenauem Oszillator zur Überbrückung von Empfangsstörungen.

Für Einrichtungen von Automatisierungssystemen ist der LANTIME M400/GPS/PTPv2 eine ideale zentrale Zeitquelle/Referenztaktgeber.

LANTIME M400/GPS/PTP
TSU-GbE
PTP / SyncE / Hardware NTP Interface
TSU: IEEE 1588 Time Stamp Unit
Die neue Generation der Meinberg Time Stamp Unit bietet eine zukunftssichere Plattform für Ihre IEEE 1588 / SyncE / Carrier Grade NTP-Infrastruktur. Der High-Power-Dual-Core-Prozessor, die 1-Step Master Clock und die Gigabit-Schnittstelle mit SFP-Port unterstützt eine große Anzahl von PTP Clients.

Der PTP Betrieb, als Grandmaster oder Slave, mit dem Standard-, Power-, Telecom oder SMPTE-Profil macht dieses Modul zu einer der flexibelsten IEEE 1588 Lösungen auf dem Markt und ist geeignet für eine Vielzahl von Anwendungen.

TSU-GbE
