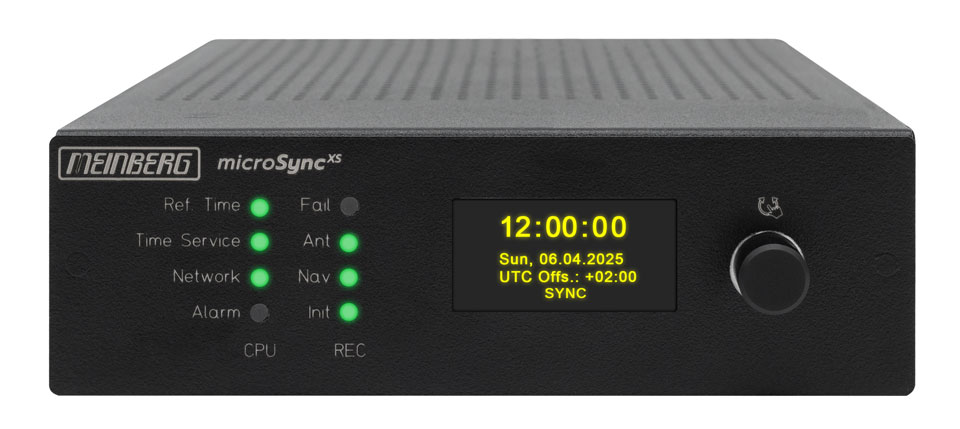

microSyncXS: Ultrakompakter NTP-Server und PTP timeTransmitter / timeReceiver

Audio/Video-, Informations- und Kommunikationstechnologiegeräte, für USA und Kanada zertifiziert

Der microSyncXS ist ein voll ausgestatteter GNSS-synchronisierter NTP- und PTP-Zeitserver. Mit zwei PTP-fähigen Netzwerkanschlüssen, die entweder im timeTransmitter- oder im timeReceiver-Modus betrieben werden können, ist der microSyncXS als hochpräziser Grandmaster, Boundary Clock oder Ordinary Clock einsetzbar.

Darüber hinaus ist der microSyncXS auch ein leistungsstarker NTP-Server und programmierbarer Pulssignalgenerator, der über drei programmierbare Pulsausgänge viele auswählbare Signalarten erzeugen kann (PPS, 10 MHz, DCLS-Timecode usw.).

Features

Garantie - Jahre: 3 RoHS konform
  • Für dieses Synchronisationssystem stehen wahlweise folgende Empfänger zur Verfügung:
    • GPS: Satellitenempfänger für das Global Positioning System (über Meinberg Down-Konverter-Technik für eine zuverlässige Übertragung über längere Strecken)
      - empfohlen für den stationären Betrieb
    • GNS-UC: GPS- / Galileo-Satellitenempfänger mit Down-Konverter-Technik für eine zuverlässige Übertragung über längere Strecken)
      - empfohlen für mobile Anwendungen sowie stationären Betrieb
    • GNS: Multi-GNSS-Satellitenempfänger mit Unterstützung für alle vier Hauptkonstellationen: GPS, GLONASS, Galileo, BeiDou
      - empfohlen für mobile Anwendungen sowie stationären Betrieb
  • Leistungsstarker NTP- und IEEE 1588-Zeitserver
  • meinbergOS Webinterface zur Konfiguration und Statusüberwachung
  • Große Auswahl an programmierbaren Impulsausgängen
  • Vollständig integrierte Version der PTP-Monitoring-Software PTP Track Hound
  • Ultrakompakte und platzsparende Zeitserver-Lösung
  • Option: OLED-Display für schnelle Inbetriebnahme und Statusanzeige
  • Alle microSync-Modelle bieten eine breite Palette von Ausgangssignalen und ermöglichen die Synchronisation, sowohl von Netzwerkgeräten wie NTP-Clients und PTP-Slaves, als auch von direkt angeschlossenen Geräten mit diversen elektrischen und optischen Signalen.
  • 10.000 NTP-Anfragen pro Sekunde




Produktbeschreibung

Zwei IEEE 1588 Ports machen die microSyncXS Modelle zu leistungsstarken GNSS-synchronisierten PTP Grandmastern, die ein hohes Maß an Genauigkeit bieten. Mit vollständiger Unterstützung für praktisch jedes veröffentlichte PTP-Profil, einschließlich des SMPTE 2059-2-Profils und des AES67-Medienprofils, eignet sich der microSyncXS perfekt als ultrakompakte PTP-Grandmaster-Lösung für Übertragungswagen und andere Situationen, in denen der Platz begrenzt ist.

Ausgestattet ist das System mit dem leistungsstarken, für Synchronisation ausgerichteten meinbergOS-Betriebssystems. So bietet der microSyncXS die gesamte Sicherheit und Flexibilität, für die unsere microSync-Familie bekannt ist. Dazu gehören vor allem die in den letzten meinbergOS-Versionen eingeführten neuen Funktionen, insbesondere LDAP-, TACACS+- und RADIUS-Authentifizierung, natives PRP für NTP- und PTP-Datenverkehr. Darüber hinaus bietet das meinbergOS noch industriespezifische Netzwerkfunktionen wie IEC 61850 MMS-Support, Analysefunktionen für GNSS-Empfang und Empfängerleistung, sowie eine vollständig integrierte Version von Meinbergs PTP-Monitoring-Software PTP Track Hound.

Die Version von PTP Track Hound in der meinbergOS-Firmware ist mit einer Capture-Lizenz voraktiviert, was bedeutet, dass sie nicht nur den PTP-Datenverkehr lokal über ihre eigenen PTP-fähigen Netzwerkschnittstellen auswerten kann, sondern auch Daten an eine oder mehrere zentrale PTP Track Hound Professional-Instanzen zur kombinierten Analyse weiterleiten kann.



Eigenschaften

Unterstützte PTP Profile Default Profile:
- E2E IEEE 1588-2008 Profile
- P2P IEEE 1588-2008 Profile

Power Profile:
- IEEE C37.238-2011 *
- IEEE C37.238-2017 *
- IEC/IEEE 61850-9-3 Power Utility Profile *

Telecom Profile:
- ITU-T G.8265.1 *
- ITU-T G.8275.1 *
- ITU-T G.8275.2

Broadcast Profile:
- DOCSIS 3.1
- SMPTE ST 2059-2 *
- AES67 Media

AVB/TSN:
- IEEE 802.1AS

Automotive Profil:
- AUTOSAR

* einschließlich Profilerweiterungen
Betriebsmodus
  • PTP V2
  • PTP V1 (Optional - nur mit Performance-Level C)
  • NTP
Netzwerkprotokolle IPv4, IPv6
NTPv3, NTPv4
PTPv2
IEC 62439-3 (PRP)
DHCP, DHCPv6
DSCP
IEEE 802.1q VLAN filtering/tagging
IEEE 802.1p QOS
SNMPv1/v2/v3
Remote Syslog Support (UDP)
Schnittstellen Eine serielle RS-232 Schnittstelle
Verfügbare PTP-Performance-Level

microSyncs werden mit einer Lizenz geliefert, die es erlaubt, eine bestimmte Leistungsstufe mit der IEEE1588-Implementierung zu erreichen. Es sind drei Performance-Level verfügbar:

Performance-Level Max. Unicast Clients Max. Delay Requests
pro Sekunde / Hybridmodus
PL-A 8 1024
PL-B 256 32768
PL-C 512 65536
Netzwerkanschluss 2x SFP (LAN 0, LAN 1) mit Gigabit Ethernet (GbE), 10/100/1000 Mbit, RJ45 oder 1000FX (SFP)
Management, NTP, PTP (Master- und Slave-Betrieb)
Synchronous Ethernet - Konform mit ITU-T G.8261, G.8262 und G.8264
Genauigkeit NTP: ≤100 μs, PTP: ≤20 ns
Universal Serial Bus (USB) Ports USB-Typ-A, kann für folgende Zwecke verwendet werden:
  • microSync-Konfiguration sichern und wiederherstellen (bzw. auf mehrere Geräte ausrollen)
  • Log-Dateien sichern
  • kryptografische Zertifikate hoch- und herunterladen
  • Firmware-Updates installieren
  • mit einem speziell vorbereiteten "USB-Key" auf Werkseinstellungen zurücksetzen
SMA Anschlüsse 3 x SMA-Anschlüsse für verschiedene programmierbare Pulssignale (PPS, PPM, PPH, TC DCLS, PTTI 1PPS ...)
Oszillator-Optionen OCXO SQ
Holdover-Performance 1 Tag: ± 65 µs
Holdover Performance 1 Jahr: ± 4,7 s

OCXO HQ
Holdover-Performance 1 Tag: ± 10 µs
Holdover-Performance 1 Jahr: ± 788 ms
Leistungsaufnahme Typ. 16,5 W
Betriebsspannung DC: 20-60 V DC
Gehäuseform Gehäusetyp 6,33-Zoll Desktop, 1HE
148 mm x 236 (264) mm x 44 mm / Breite x Tiefe (mit Anschlüssen und Bedienelement) x Höhe
Gehäusematerial: Stahl
Atmosphärischer Druck 540 bis 1.600 hPa
Betriebshöhe Bis zu 5.000 m ü. NN
Schutzart IP30
Produktgewicht 1,35 kg
Temperaturbereich -20 °C bis 55 °C
Lagertemperatur -30 °C bis 70 °C
Luftfeuchtigkeit 5 % to 95 % bei 40 °C, nicht kondensierend
Konformitäten
  • CB-Programm
  • CE
  • FCC
  • UL
  • CSA
  • WEEE, Abfall von Elektro- und Elektronikgeräten
  • RoHS, Beschränkung der Verwendung gefährlicher Stoffe
  • REACH, Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien
Garantie 3 Jahre Herstellergarantie
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
