IMS - Modulare SynchronisationLANTIME M400: NTP Zeitserver mit eingebautem Empfänger für die Hutschienenmontage
Features
-
Für diesen Zeitserver stehen wahlweise folgende Referenzen zur Verfügung:
- GPS: Satellitenempfänger Global Positioning System
- GNS: Kombinierter GPS/GLONASS/Galileo/BeiDou Satellitenempfänger, auch für mobile Anwendungen einsetzbar
- GNS-UC: GPS / Galileo Satellitenempfänger mit Up-Converter für Meinberg GPS Antennen/Konvertereinheit
- PZF: DCF77 Korrelationsempfänger für den mitteleuropäischen Raum
- MSF: Empfänger für den englischen Zeitzeichensender
- TCR: Zeitcodeempfänger für IRIG A/B, AFNOR oder IEEE1344 Codes
- MRS: (GPS, PPS, 10MHz, NTP): Multi Reference Source - mehrere Referenzquellen nach Priorität einstellbar
- Geeignet zur Synchronisation von NTP und SNTP kompatiblen Clients
- Webbasiertes Status- und Konfigurationsprogramm und grafisches Konfigurationstool für den Konsolenzugang
- Unterstützte Netzwerkprotokolle: IPv4, IPv6, NTP, (S)NTP, DAYTIME, DHCP, HTTP, HTTPS, FTP, SFTP, SSH, SCP, SYSLOG, SNMP, TIME, TELNET
- Konfigurierbares Alarmbenachrichtigungssystem bei Statusänderungen über Email, WinMail, SNMP oder Anzeige am externen Display
- Volle SNMP v1-, v2c- und v3-Unterstützung durch dedizierten SNMP-Daemon zur Konfiguration/Statusabfrage des Systems über SNMP-Traps
- USB Port zum Einspielen von Updates, Sperren der Front-Bedienelemente, Sichern/Wiederherstellen von Konfiguration u. Logfiles
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Der LANTIME Zeitserver kann mit einer großen Anzahl von zusätzlichen Ausgangsoptionen bereitgestellt werden: IRIG Zeitcode, Frequenzsynthesizer und programmierbare Pulsausgänge sind nur einige der vielen Erweiterungsmöglichkeiten für Ihren NTP Server.
- Bis zu 5 Netzwerkschnittstellen
-
LANTIME M400 - Vorgängermodelle:
LANTIME/GPS/xHS :: NTP Time Server mit integrierter hochgenauer GPS-Funkuhr im Hutschienengehäuse
Produktbeschreibung
Große Auswahl von möglichen Referenzsignalen
Der LANTIME M400 ist erhältlich als Satelliten- und Langwellenempfänger sowie mit IRIG synchronisiertem Zeitcodeempfangsteil und kann durch eine Vielzahl von möglichen Optionen sehr flexibel und punktgenau für einen bestimmten Einsatzzweck optimiert werden.
Ultrakompaktes Gehäuse
Der ultrakompakte Formfaktor macht das Gerät zur idealen Zeit/Frequenzquelle in Installationen, bei denen es auf jeden Millimeter ankommt. Mit der Möglichkeit, bis zu 5 Ethernet Schnittstellen zu nutzen, stellt der LANTIME M400 höchste Netzwerkportdichte für NTP Zeitserver Appliances zur Verfügung.

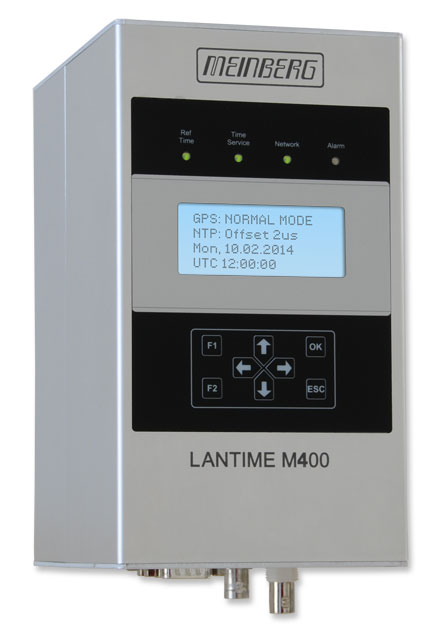

Einfache Bedienung und Konfiguration
Wie bei den meisten Geräten der LANTIME M-Serie zeigt ein gut lesbares, hintergrundbeleuchtetes LC-Display den Status der Referenzzeit und des Zeitservice an. Außerdem signalisieren drei Bicolor-LEDs die Betriebszustände der wichtigsten Komponenten: Referenzzeit (hier GPS), Zeitservice (NTP/PTP) und Netzwerkstatus. Eine rote Alarm-LED wird bei vorliegenden Störungen aktiviert (kann konfiguriert werden).
Oszillatoroptionen
Der LANTIME M400 GPS ist standardmäßig mit dem hochgenauen temperaturstabilisierten Oszillator "TCXO" (technische Daten siehe Oszillatorliste) ausgerüstet. Der eingesetzte Oszillator bestimmt unter anderem die Langzeitstabilität im sogenannten Holdover-Mode, d.h. wenn der Empfang der GPS-Signale gestört ist. Für Anwendungen mit höheren Anforderungen können noch hochwertigere Oszillatoroptionen, bis "OCXO HQ", bestellt werden.
Modulare Systemarchitektur
Aufgrund seiner modularen Systemarchitektur ist es möglich, einen LANTIME M400 Time Server - zusätzlich zu den bereits vorhandenen Schnittstellen - mit einer ganzen Reihe von verschiedenen Referenzzeitquellen und diversen speziellen Frequenz-, Serial String oder Pulsausgängen auszustatten. Andere Netzteiloptionen ermöglichen den Betrieb des Gerätes mit unterschiedlichen Eingangsspannungen.
Neben elektrischen Anschlüssen können für viele Synchronisationssignale auch optische Ausgänge bestellt werden.

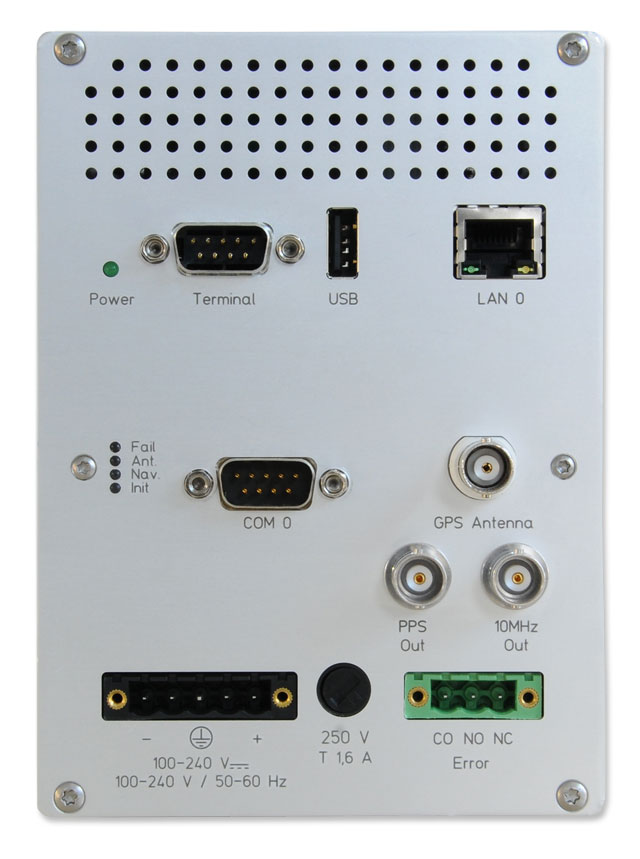

Eigenschaften

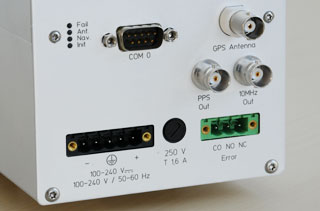

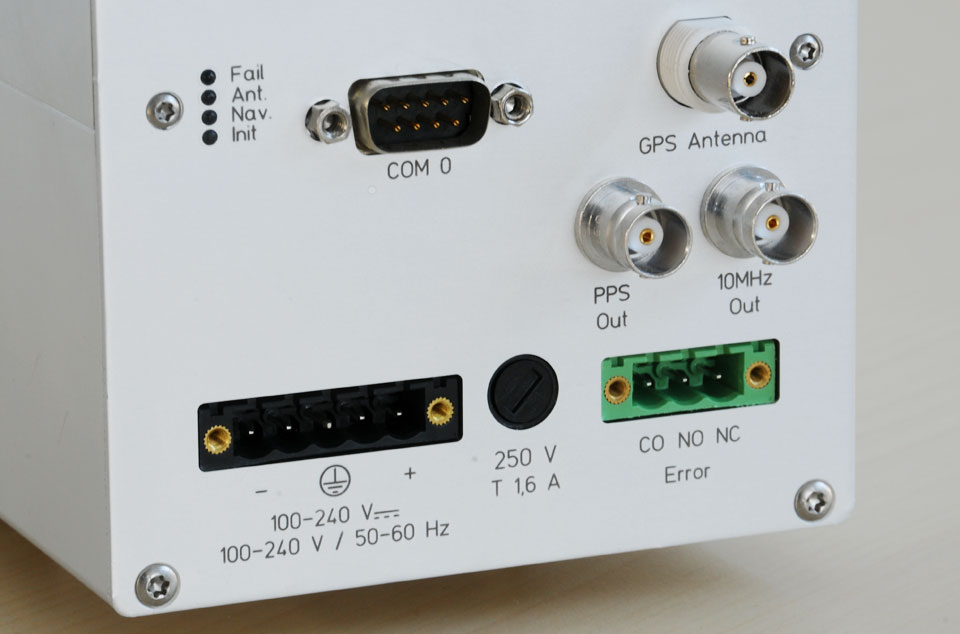

| Statusanzeigen | Vier zweifarbige LEDs zur Anzeige von: - Zeitreferenzstatus - Zeitservicestatus - Netzwerkstatus - Alarmzustände |
| Display | LC-Display, 4 x 16 Zeichen |
| Bedienelemente | Acht Tasten zum Einstellen von Netzwerkparametern und Verändern von Empfängereinstellungen |
| Frequenzausgänge | 10 MHz über BNC-Buchse, TTL an 50 Ohm Genauigkeit abhängig vom Oszillator (Standard: TCXO), siehe Oszillatorliste |
| Pulsausgänge | Sekundenimpuls (TTL-Pegel), Impulslänge 200 ms |
| Genauigkeit der Ausgangspulse | Abhängig von Oszillatoroption: < ±100ns (TCXO, OCXO LQ) < ±50ns (OCXO MQ, OCXO HQ, OCXO DHQ) |
| Schnittstellen | Eine serielle RS-232 Schnittstelle (nicht bei Zeitcode Empfänger - TCR) |
| Optionale Ausgänge |
Zusätzliche Ausgangsoptionen::
Dieser LANTIME NTP Server kann noch mit vielen zusätzlichen Ausgangssignalen ausgestattet werden: PPS, 10MHz, programmierbare Pulsausgänge (PPS, PPM, PPH, DCF_MARK ...), IRIG moduliert und unmoduliert, T1 / E1 Telekom Signale, Frequenz-Synthesizer - um nur einige zu nennen. Fragen Sie uns nach Ihrer speziellen Gerätekonfiguration. |
| Serielle Telegrammausgabe |
COM 0:
Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 8E1, 8E2, 8N1, 8N2, 8O1, 7E1, 7E2, 7N2, 7O1, 7O2 Zeittelegramm: Meinberg Standard-Telegramm, SAT, NMEA RMC, Uni Erlangen (NTP), COMPUTIME, Sysplex, Capture-Telegramm, SPA, RACAL, Meinberg GPS, NMEA GGA, NMEA RMC GGA, NMEA ZDA, ION, 6021 oder IRIG-J |
| Störmeldeausgang | Synchronzustand der Baugruppe, Relaisausgang (Wechsler) |
| Netzwerkanschluss | 1 x 10/100 MBit mit RJ45 (bis zu 4 weitere LAN Interfaces möglich) |
| Universal Serial Bus (USB) Ports | 1x USB Port: - Einspielen von Software-Updates - Konfiguration sichern und wiederherstellen - Kopieren von Security Keys - Aktivieren/Deaktivieren der Tastatursperre |
| Leistungsaufnahme | 30W |
| Betriebsspannung |
AC/DC Netzteil (standard)
Nennspannungsbereich: UN = 100-240 V AC (50-60 Hz) / 100-240 V DC Max. Spannungsbereich: Umax = 90-264 V AC (47-63 Hz) / 100-250 V DC Low-DC (option): Nennspannung: UN = 48 V DC Max. Spannungsbereich: Umax = 20-60 V DC |
| Unterstützte Zeitstring-Format | Meinberg Standard Zeitstring, Uni Erlangen Zeitstring, SYSPLEX-Timer, NMEA, Computime, ABB-SPA, SAT, Arbiter |
| Gehäuseform | Fischer Aluminium Profilgehäuse DIN-Hutschienenmontage |
| CPU |
|
| Betriebssystem des SBC | Linux mit Nano Kernel (inkl. PPSKit) |
| Netzwerkprotokolle OSI-Layer 4 (Transport-Schicht) | TCP, UDP |
| Netzwerkprotokolle OSI-Layer 7 (Application-Schicht) | Telnet, FTP, SSH (inkl. SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
| Internet Protocol (IP) | IPv4, IPv6 |
| Autokonfiguration | IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131) IPv6: Dynamic Host Configuration Protocol - DHCPv6 (RFC 3315) und Autoconfiguration Networking - AUTOCONF (RFC 2462) |
| Network Time Protocol (NTP) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905)
SNTP v3 (RFC 1769), SNTP v4 (RFC 4330) MD5 / SHA-1 Authentication und Autokey Key Management |
| Parallel Redundancy Protocol (PRP) | PRP (IEC 62439-3) |
| Time Protocol (TIME) | Time Protocol (RFC 868) |
| IEC 61850 | Synchronisiert IEC 61850-kompatible Geräte mittels SNTP |
| Hypertext Transfer Protocol (HTTP) | HTTP/HTTPS (RC 2616) |
| Secure Shell (SSH) | SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
| Telnet | Telnet (RFC 854-RFC 861) |
| Simple Network Management Protocol (SNMP) | SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |

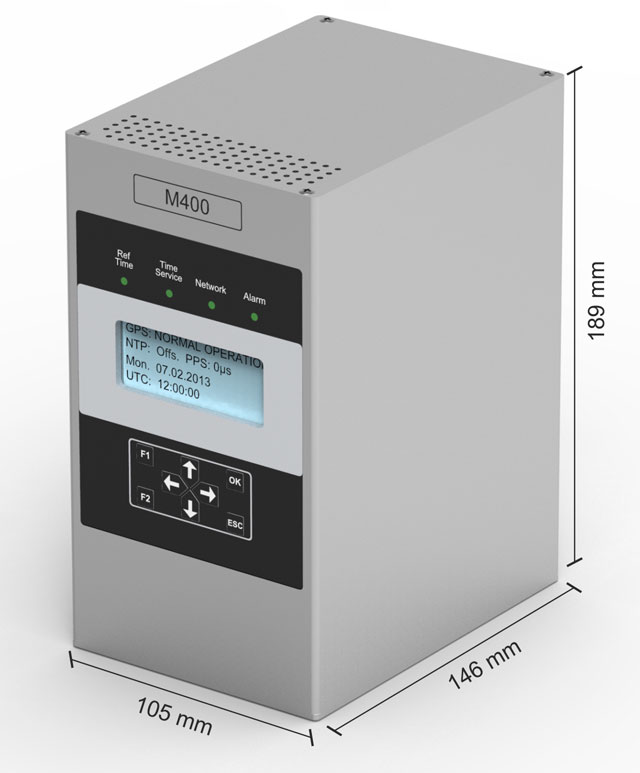

| Abmessungen | 105 x 189 x 146 mm (B x H x T) |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehört eine Meinberg-Empfangsantenne für den Außenbereich im wasserdichtem Gehäuse mit Montagesatz, vorkonfektioniertem Antennenkabel (bis auf TCR und RDT Systeme). |
| Technischer Support | Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts. |
| Garantie | 3 Jahre Herstellergarantie |
| Firmware Updates | Firmware kann am Gerät oder per Netzwerk aktualisiert werden. Software-Updates sind kostenlos per E-Mail oder Download verfügbar. Das gilt für die gesamte Lebensdauer des Gerätes. |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
| Weiterführende Informationen | Weitere Informationen über die Meinberg LANTIME Familie von NTP Timeservern und andere LANTIME-Varianten können Sie auf der LANTIME Zeitserver-Seite erfahren. |
