IMS-VSG: Video-Sync Generator

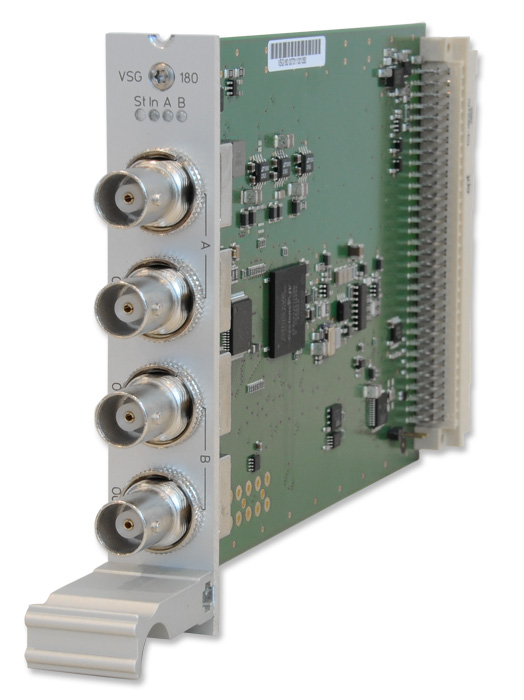

Die VSG180 ist eine Video-Signal-Referenz für Studioequipment mit vier BNC Ausgängen, die jeweils 1x Bi-Level-Sync (Black Burst), 1x Tri-Level-Sync generieren, 1x Sync-Signale (LTC - Linear Time Code) und 1x DARS (Digital Audio Reference Signal). Über das IMS Web-GUI lässt sich die VSG konfigurieren und der Status abfragen.

Funktionsweise
Die Karte wird mit einem externen 10 MHz Signal, 1PPS und einem Zeittelegramm synchronisiert und erzeugt konfigurierbare Video-Signale in verschiedenen Formaten. Die erzeugten Signale haben einen Phasenbezug zum 1PPS.

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Dieses Produkt wurde ersetzt durch: IMS-VSG

Features Produktbeschreibung Eigenschaften Downloads

Features

Vier BNC Ausgänge mit konfigurierbaren Videoformaten und Sync Signalen
- Out 1: HD-Syncs (Tri-Level Sync)
- Out 2: SD-Syncs (Bi-Level-Sync)
- Out 3: LTC 25 fps (Linear Time Code)
- Out 4: DARS (Digital Audio Reference System)
Vier LEDs: Status der Karte und der Ausgänge
Unterstützte Videoformate:
- PAL (SMPTE259M/ITU-R BT.470-6)
- NTSC (SMPTE170M/ITU-R BT.470-7
- 720p/50Hz (SMPTE296M3)
- 1080i/25Hz (SMPTE274M6)
- 720p/59,94Hz (SMPTE296M1)
- 1080i/29,97Hz (SMPTE274M7)
Unterstützte Time Code Formate (nur für PAL):
- VITC (SMPTE12M-1/SMPTE ST309M)
  mit Datums und Zeitinformationen und konfigurierbaren Zeilen
Digital Audio Reference Signal (DARS)AES11-2003:
- Auflösung: 24bits
- Abtastfrequenz: 48kHz
- Format: professionell

Produktbeschreibung

Eigenschaften

Statusanzeigen	ST: Status der VSG180 In: Status der Referenzsignale A: Status des HD Ausgangs 1 B: Status des SD Ausgangs 2
Elektr. Anschlüsse	96-polige VG-Leiste DIN 41612
BNC Anschlüsse	2x BNC Buchse, unsymmetrisch, 300mVpp @ 75Ω (Ausgang1, Ausgang2) 2x BNC Buchse, unsymmetrisch, 2.5V TTL @ 75Ω (Ausgang3, Ausgang4) Ausgang1: 720p50Hz (SMPTE296M3) 1080i25Hz (SMPTE274M6) 720p59,94Hz (SMPTE296M1) 1080i29,97Hz (SMPTE274M7) Ausgang2: PAL (SMPTE259M/ITU-R BT.470-6) NTSC (SMPTE170M/ITU-R BT.470-7) Optional: Vertical Interval Time and Control Code (VITC) (SMPTE12M-1/SMPTE ST309M) Ausgang3: V-, H-, Frame-Sync für HD und SD Formate (VSG FW ≤ 2.05) LTC (25 fps) (VSG FW ≥ 2.06) Ausgang4: Digital Audio Reference Signal (DARS) (AES/EBU)
Stromaufnahme	5 V ± 5%, 250 mA
Temperaturbereich	0 ... 55°C
Luftfeuchtigkeit	Max. 85 % (nicht kondensierend) bei 40 °C
Garantie	3 Jahre Herstellergarantie
RoHS-Status des Produkts	Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts	Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
