IMS-SCG: Studio Clock Generator
Features
-

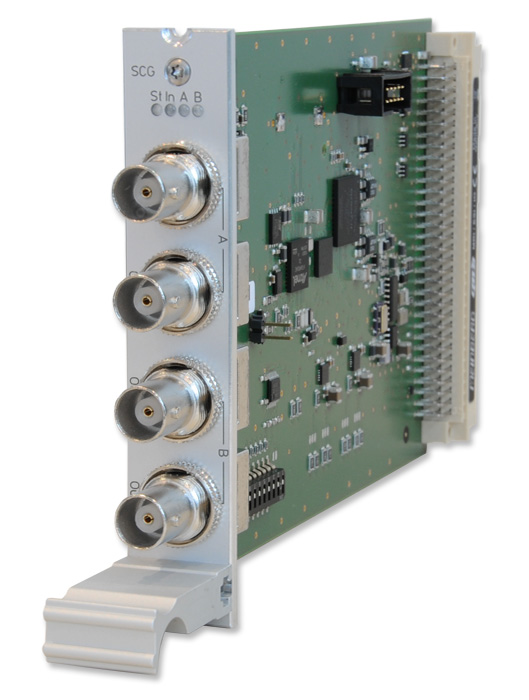

SCG-U: 4 x BNC outputs with configurable frequencies ( 2.5 V TTL into 75 ohm
- Große Auswahl an programmierbaren Wordclock - Taktraten zwischen 24 Hz - 12,288 MHz
- Basisfrequenzen: 32kHz, 44.1kHz, 48kHz
- Faktoren: 0.125, 0.25, 0.5, 1, 2, 4, 8, 16, 32, 64, 128, 256
- Basisfrequenz * Faktor = Ausgangsfrequenz
-
SCG-B: 1 x 25pol Anschlussbuchse, 4 x DARS
- IEC 60958-4 Format, Auflösung 24bits, Sampling-Frequenz 48kHz, transformator-symmetriert
Produktbeschreibung
Dieses Modul wurde nicht nur für unsere IMS-Serie entwickelt, die SCG Karte kann auch in unserem 19 Zoll Baugruppenträger und als 1HE Multipac - Gehäuse zum Einsatz kommen.

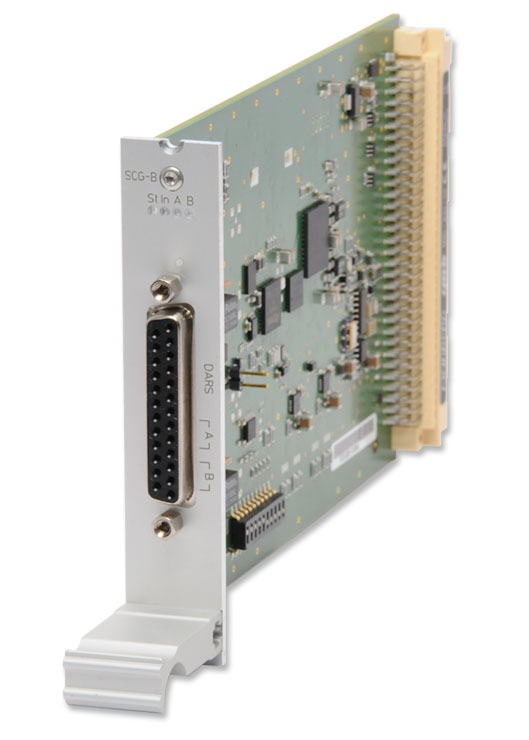

Option: SCG-B Studio Clock Generator Balanced
Zusatzkarte zur Erzeugung von "Digitalen Audio Referenz-Signalen" für Studio - Anwendungen. Die 25-polige D-Sub Buchse stellt 4 DARS Ausgänge bereit, die sich über das Web-Interface konfigurieren lassen.
Eigenschaften
Betriebsspannung | +5 V DC |
Stromaufnahme | 5V +-5%, 400mA |
IMS Ausgangsoptionen | 4 x BNC (2.5V TTL an 75 Ohm)
oder 25-pol. Buchse, 4 x DARS, IEC 60958-4 Format, Auflösung 24bits, Abtastfrequenz 48kHz - transformator-symmetriert |
Temperaturbereich | 0 bis 50 °C |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Garantie | 3 Jahre Herstellergarantie |
RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Downloads
Kurzinformation
Handbücher
- Handbuch (deutsch) ims_scg-b.pdf als PDF: 1810KB - Stand: 07.Jun.2018
- Handbuch (deutsch) ims_scg-u.pdf als PDF: 1896KB - Stand: 07.Jun.2018
- Manual (english) ims_scg-b.pdf as PDF: 1800KB - Rev.: 2018-Jun-07
- Manual (english) ims_scg-u.pdf as PDF: 1888KB - Rev.: 2018-Jun-07
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
