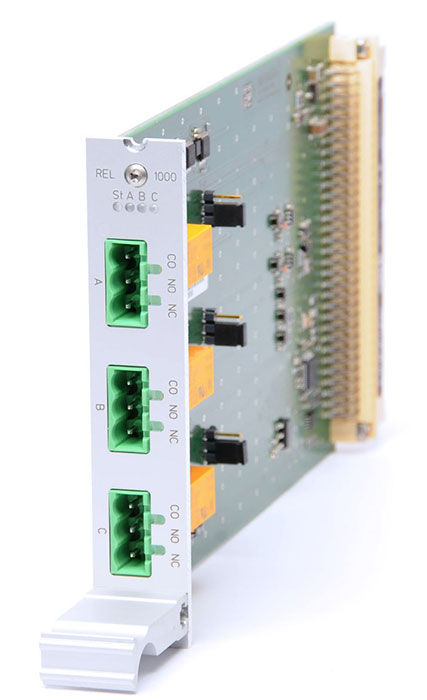

IMS - Modulare SynchronisationIMS-REL: Error Relaismodul
Features
- Überwachung des Synchronisations-Status der eingesetzten Empfänger
- Optional: Überwachung von PPS, 10 MHz, Events (Benachrichtigungen)
- 3 Jahre Garantie
Produktbeschreibung
Läuft die interne Hardwareuhr synchron zu der Quelle, wird das Relais in den Modus NO (Normaly Open) geschaltet. Im Fehlerfall schaltet das Relais in den Modus NC (Normaly Closed).
Je nach Aufbau des IMS-Systems, also redundant mit RSC-Modul und zwei eingesetzten Referenzuhren oder mit einem SPT-Modul mit nur einer Referenzuhr, können verschiedene Relaiszustände geschaltet werden.
Im redundanten Betrieb werden standardmäßig die beiden Uhren und die Umschalteinheit überwacht (CLK1 - Relais A, CLK2 - Relais B, RSC - Relais C).
Optional können zusätzlich noch andere Signale überwacht werden (10 MHz, PPS). Die Relais A + C können darüber hinaus auch durch Benachrichtigungen (Events) geschaltet werden.
Eigenschaften
| Statusanzeigen | Alle LEDs rot: Ausgänge gesperrt
Alle LEDs grün: Normalbetrieb, Ausgänge freigeschaltet Einzelne LED rot: Signalisiert im Normalbetrieb einen Fehlerhaften Ausgang oder Kurzschluss |
| Betriebsspannung | +5 V DC |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Downloads
Kurzinformation
Handbücher
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
