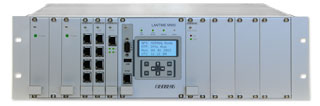

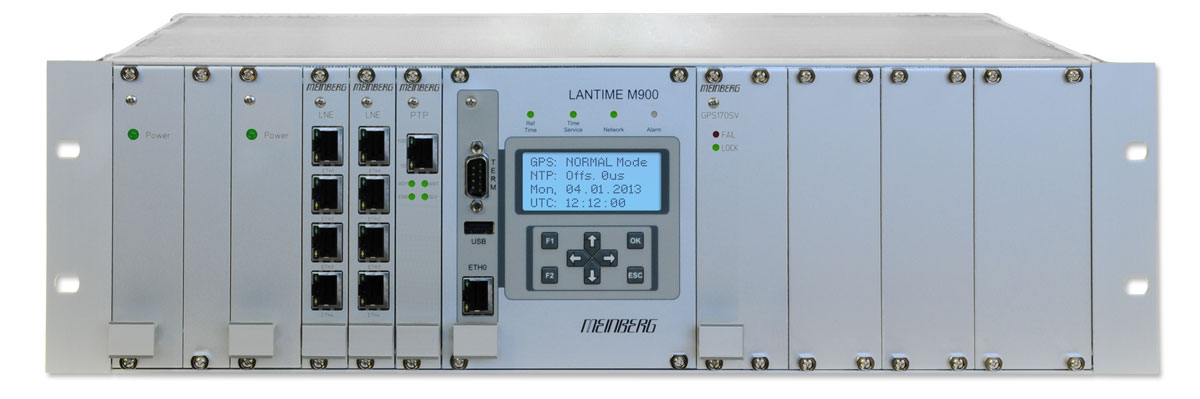

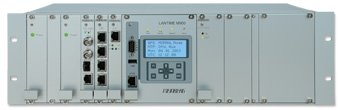

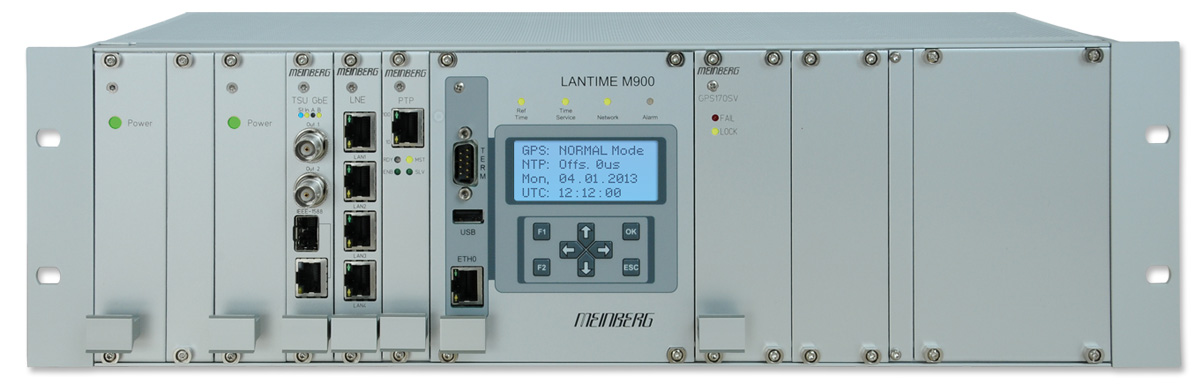

IMS - Modulare SynchronisationLANTIME M900/PTP: Kundenspezifischer PTPv2 / IEEE 1588-2008 Grandmaster Clock und NTP Server im 3HE Chassis
Features
- Für diesen Zeitserver stehen wahlweise folgende Referenzen zur Verfügung:
- Geeignet zur Synchronisation von IEEE1588-2008 (PTPv2) kompatiblen Clients
- Geeignet zur Synchronisation von NTP und SNTP kompatiblen Clients
- Webbasiertes Status- und Konfigurationsprogramm und grafisches Konfigurationstool für den Konsolenzugang
- Unterstützte Netzwerkprotokolle: IPv4, IPv6, HTTPS, HTTP, SSH, TELNET, SCP, SFTP, FTP, SYSLOG, SNMP
- Konfigurierbares Alarmbenachrichtigungssystem bei Statusänderungen über Email, WinMail, SNMP oder Anzeige am externen Display
- Volle SNMP v1-, v2c- und v3-Unterstützung durch dedizierten SNMP-Daemon zur Konfiguration/Statusabfrage des Systems über SNMP-Traps
- USB Port zum Einspielen von Updates, Sperren der Front-Bedienelemente, Sichern/Wiederherstellen von Konfiguration u. Logfiles
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m (mit Ultraflex Kabel H2010)
- Bis zu drei PTPv2 Schnittstellen, RJ45 Anschlussbuchsen über die Frontseite
Produktbeschreibung
Der M900/PTP kann mit GPS oder GLONASS Referenzuhren betrieben werden. Sämtliche Oscillator Optionen (einschließlich Rubidium), Ausgangssignale sowie AC/DC und redundante Stomversorgungen können mit dieser Grandmaster Uhr realisiert werden. Als MRS Variante kann der LANTIME M900/PTP sowohl als Grandmaster als auch als PTP Slave im Netzwerk arbeiten.
Die LANTIME M900 Grandmaster Uhr kann mit bis zu acht Time Stamp Units (TSUs) ausgeliefert werden - selbstverständlich können diese PTP Karten auch später in der Betriebsumgebung problemlos eingebaut werden.
Ein gut lesbares LC-Display zeigt den Status der Referenzzeit und des Zeitservice an. Außerdem signalisieren drei Bicolor-LEDs die Betriebszustände der wichtigsten Komponenten: Referenzzeit, Zeitservice (NTP) und Netzwerkstatus. Eine rote Alarm-LED wird bei vorliegenden Störungen aktiviert (kann konfiguriert werden).
Bitte beachten SIe, dass die nachfolgenden Spezifikationen für Impuls-, Frequenz- und serielle Ausgänge lediglich mögliche Beispielkonfigurationen sind und jederzeit an Ihre speziellen Anforderungen angepasst werden können.
Eigenschaften
| Unterstützte PTP Profile |
Default:
- IEEE 1588v2 (PTPv2) Power: - IEC/IEEE 61850-9-3 - IEEE C37.238-2011 - IEEE C37.238-2017 Telecom: - ITU-T G.8265.1 Frequency - ITU-T G.8275.1 Phase/Time - ITU-T G.8275.2 Phase/Time Broadcast: - SMPTE ST 2059-2 - AES67 Media Profile AVB/TSN: - IEEE 802.1AS |
| Statusanzeigen | Vier zweifarbige LEDs zur Anzeige von: - Zeitreferenzstatus - Zeitservicestatus - Netzwerkstatus - Alarmzustände |
| Display | LC-Display, 4 x 16 Zeichen |
| Bedienelemente | Acht Tasten zum Einstellen von Netzwerkparametern und Verändern von Empfängereinstellungen |
| Frequenzausgänge | 10 MHz über BNC-Buchse, TTL an 50 Ohm Genauigkeit abhängig vom Oszillator (Standard: OCXO-HQ), siehe Oszillatorliste |
| Pulsausgänge | Sekundenimpuls (TTL-Pegel), Impulslänge 200 ms über BNC-Buchse |
| Genauigkeit der Ausgangspulse | < ±100ns (OCXO HQ, OCXO DHQ, Rubidium) |
| Schnittstellen | Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar |
| Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 7O1, 8E1, 8N1, 8O1 Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, RACAL, Sysplex, NMEA0183 (RMC, GGA, ZDA), Meinberg GPS, COMPUTIME, ION oder Capture-Telegramm |
| Störmeldeausgang | Synchronzustand der Baugruppe, Relaisausgang (Wechsler) |
| Netzwerkanschluss | 1 x 10/100 MBit mit RJ45 (bis zu 8 weitere LAN Interfaces möglich) |
| Universal Serial Bus (USB) Ports | 1x USB Port im Frontpanel: - Einspielen von Software-Updates - Konfiguration sichern und wiederherstellen - Kopieren von Security Keys - Aktivieren/Deaktivieren der Tastatursperre |
| Leistungsaufnahme | Max. 25W mit einem Netzteil.
Max. 50W mit redundanter Stromversorgung. |
| Betriebsspannung | 100-240 V AC (50-60 Hz) / 100-240 V DC Redundante Netzteile und andere DC-Eingangsspannungen sind optional erhältlich |
| Gehäuseform | 3HE Rack-Gehäuse für Standard 19-Zoll Racks |
| CPU |
|
| Betriebssystem des SBC | Linux mit Nano Kernel (inkl. PPSKit) |
| Netzwerkprotokolle OSI-Layer 4 (Transport-Schicht) | TCP, UDP |
| Netzwerkprotokolle OSI-Layer 7 (Application-Schicht) | Telnet, FTP, SSH (inkl. SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
| Internet Protocol (IP) | IPv4, IPv6 |
| Autokonfiguration | IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131) IPv6: Dynamic Host Configuration Protocol - DHCPv6 (RFC 3315) und Autoconfiguration Networking - AUTOCONF (RFC 2462) |
| Network Time Protocol (NTP) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905) SNTP v3 (RFC 1769), SNTP v4 (RFC 4330) MD5 Authentication und Autokey Key Management |
| Network Time Security (NTS) | Ab LTOS Version 7.08 bieten alle Meinberg NTP Zeitserver volle Unterstützung für NTS (Network Time Security) im Unicast Client/Server Modus.
Hinweis: Im Client-Modus muss eine MRS-fähige Referenzuhr eingesetzt werden. |
| Parallel Redundancy Protocol (PRP) | PRP (IEC 62439-3) |
| Time Protocol (TIME) | Time Protocol (RFC 868) |
| IEC 61850 | Synchronisiert IEC 61850-kompatible Geräte mittels SNTP |
| Hypertext Transfer Protocol (HTTP) | HTTP/HTTPS (RC 2616) |
| Secure Shell (SSH) | SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
| Telnet | Telnet (RFC 854-RFC 861) |
| Simple Network Management Protocol (SNMP) | SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehört eine Meinberg-Empfangsantenne für den Außenbereich im wasserdichtem Gehäuse mit Montagesatz, vorkonfektioniertem Antennenkabel (bis auf TCR und RDT Systeme). |
| Technischer Support | Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts. |
| Garantie | 3 Jahre Herstellergarantie |
| Firmware Updates | Firmware kann am Gerät oder per Netzwerk aktualisiert werden. Software-Updates sind kostenlos per E-Mail oder Download verfügbar. Das gilt für die gesamte Lebensdauer des Gerätes. |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
| Weiterführende Informationen | Weitere Informationen über die Meinberg LANTIME Familie von NTP Timeservern und andere LANTIME-Varianten können Sie auf der LANTIME Zeitserver-Seite erfahren. |
