IMS - Modulare SynchronisationLANTIME M200: Kompakter NTP Zeitserver mit integrierter MEINBERG Funkuhr
Features
-
Für diesen Zeitserver stehen wahlweise folgende Referenzen zur Verfügung:
- GPS: Satellitenempfänger Global Positioning System
- GNS: Kombinierter GPS/GLONASS/Galileo/BeiDou Satellitenempfänger, auch für mobile Anwendungen einsetzbar
- GNS-UC: GPS / Galileo Satellitenempfänger mit Up-Converter für Meinberg GPS Antennen/Konvertereinheit
- PZF: DCF77 Korrelationsempfänger für den mitteleuropäischen Raum
- MSF: Empfänger für den englischen Zeitzeichensender
- Geeignet zur Synchronisation von NTP und SNTP kompatiblen Clients
- Webbasiertes Status- und Konfigurationsprogramm und grafisches Konfigurationstool für den Konsolenzugang
- Unterstützte Netzwerkprotokolle: IPv4, IPv6, NTP, (S)NTP, DAYTIME, DHCP, HTTP, HTTPS, FTP, SFTP, SSH, SCP, SYSLOG, SNMP, TIME, TELNET
- Konfigurierbares Alarmbenachrichtigungssystem bei Statusänderungen über Email, WinMail, SNMP oder Anzeige am externen Display
- Volle SNMP v1-, v2c- und v3-Unterstützung durch dedizierten SNMP-Daemon zur Konfiguration/Statusabfrage des Systems über SNMP-Traps
- USB Port zum Einspielen von Updates, Sperren der Front-Bedienelemente, Sichern/Wiederherstellen von Konfiguration u. Logfiles
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
Produktbeschreibung

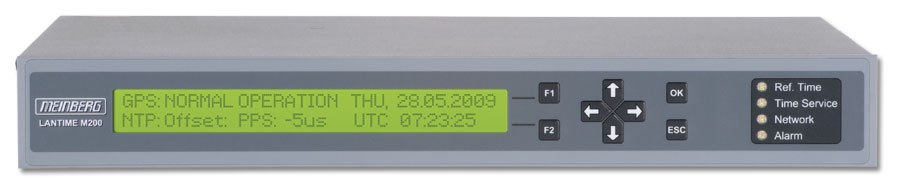

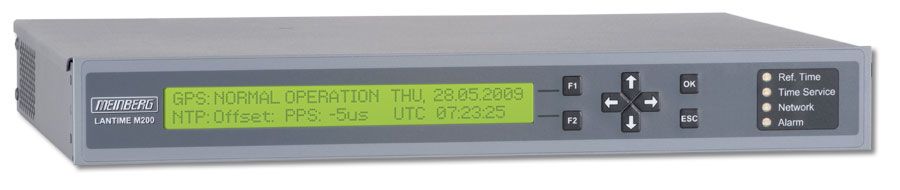

Ein gut lesbares LCD Display zeigt den Status der Referenzzeit und des Zeitservice an. Außerdem signalisieren drei Bicolor-LEDs die Betriebszustände der wichtigsten Komponenten: Referenzzeit (z.B. GPS), Zeitservice (NTP) und Netzwerkstatus. Eine rote Alarm-LED wird bei vorliegenden Störungen aktiviert (kann konfiguriert werden).
Der LANTIME M200 ist mit dem hochgenauen temperaturstabilisierten Oszillator "TCXO" (technische Daten siehe Oszillatorliste) ausgerüstet. Der eingesetzte Oszillator bestimmt unter anderem die Langzeitstabilität im sogenannten Holdover-Mode, d.h. wenn der Empfänger gestört ist.
Eigenschaften
| Statusanzeigen | Vier zweifarbige LEDs zur Anzeige von: - Zeitreferenzstatus - Zeitservicestatus - Netzwerkstatus - Alarmzustände |
| Display | LC-Display, 2 x 40 Zeichen, beleuchtet |
| Bedienelemente | Acht Tasten zum Einstellen von Netzwerkparametern und Verändern von Empfängereinstellungen |
| Netzwerkanschluss | 10/100 MBit mit RJ-45 |

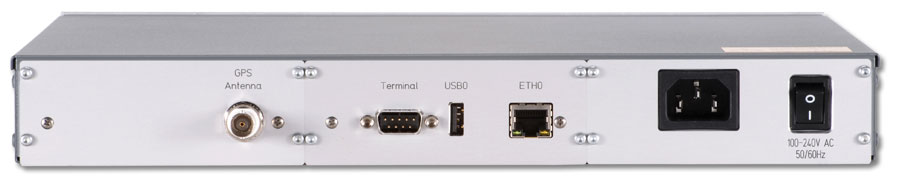

| Universal Serial Bus (USB) Ports | 1x USB Port auf der Rückseite: - Einspielen von Software-Updates - Konfiguration sichern und wiederherstellen - Kopieren von Security Keys - Aktivieren/Deaktivieren der Tastatursperre |
| Leistungsaufnahme | 20 W (typ.) |
| Betriebsspannung |
Standard:
UN = 100-240 V AC (50/60 Hz) / 100-200 V DC Umax = 90-265 V AC / 90-250 V DC Verfügbare DC-Varianten: UN = 100-200 V DC, 24 V DC und 24-48 V DC Umax = 90-250 V DC, 10-36 V DC und 20-60 V DC Redundante Netzteilkombinationen verfügbar |

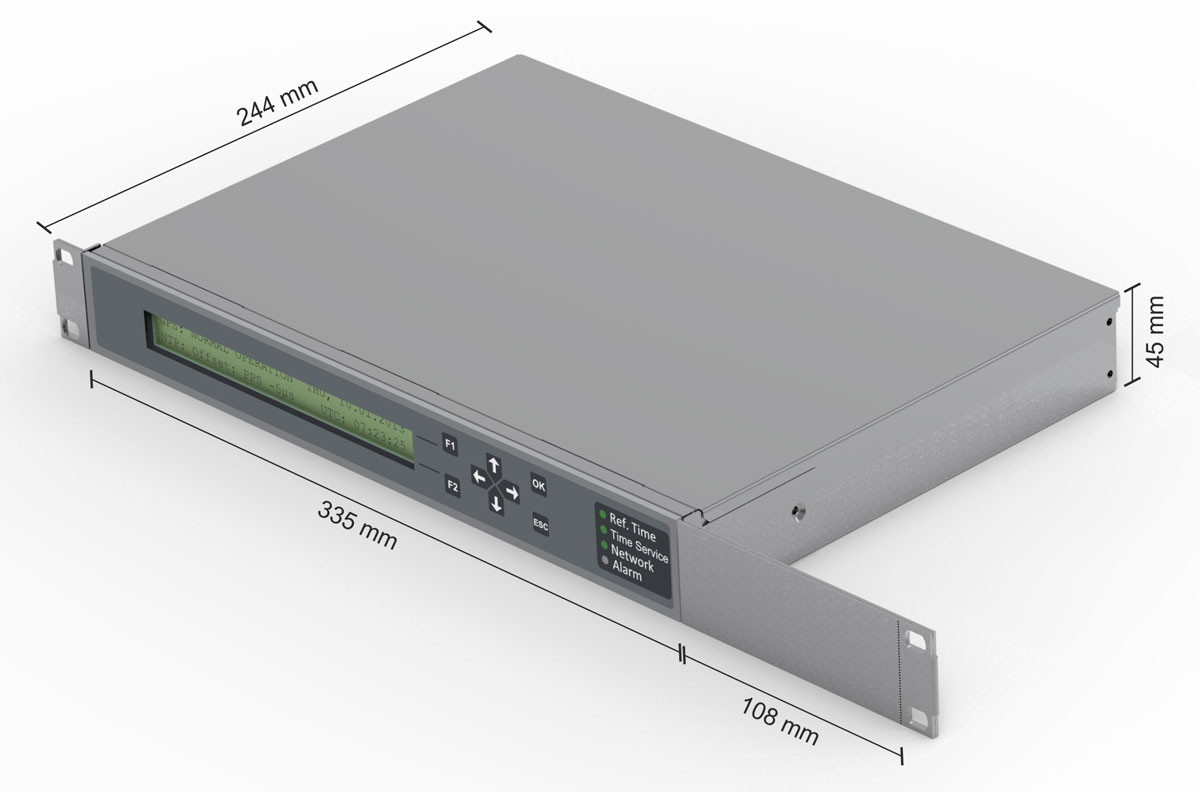

| Gehäuseform | Tischgehäuse (335 x 45 x 240 mm) |
| CPU |
|
| Betriebssystem des SBC | Linux mit Nano Kernel (inkl. PPSKit) |
| Netzwerkprotokolle OSI-Layer 4 (Transport-Schicht) | TCP, UDP |
| Netzwerkprotokolle OSI-Layer 7 (Application-Schicht) | Telnet, FTP, SSH (inkl. SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
| Internet Protocol (IP) | IPv4, IPv6 |
| Autokonfiguration | IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131) IPv6: Dynamic Host Configuration Protocol - DHCPv6 (RFC 3315) und Autoconfiguration Networking - AUTOCONF (RFC 2462) |
| Network Time Protocol (NTP) | NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905)
SNTP v3 (RFC 1769), SNTP v4 (RFC 4330) MD5 / SHA-1 Authentication und Autokey Key Management |
| Time Protocol (TIME) | Time Protocol (RFC 868) |
| IEC 61850 | Synchronisiert IEC 61850-kompatible Geräte mittels SNTP |
| Hypertext Transfer Protocol (HTTP) | HTTP/HTTPS (RC 2616) |
| Secure Shell (SSH) | SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
| Telnet | Telnet (RFC 854-RFC 861) |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehört eine Meinberg-Empfangsantenne für den Außenbereich im wasserdichtem Gehäuse mit Montagesatz, vorkonfektioniertem Antennenkabel (bis auf TCR und RDT Systeme). |
| Technischer Support | Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts. |
| Garantie | 3 Jahre Herstellergarantie |
| Firmware Updates | Firmware kann am Gerät oder per Netzwerk aktualisiert werden. Software-Updates sind kostenlos per E-Mail oder Download verfügbar. Das gilt für die gesamte Lebensdauer des Gerätes. |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
| Weiterführende Informationen | Weitere Informationen über die Meinberg LANTIME Familie von NTP Timeservern und andere LANTIME-Varianten können Sie auf der LANTIME Zeitserver-Seite erfahren. |
