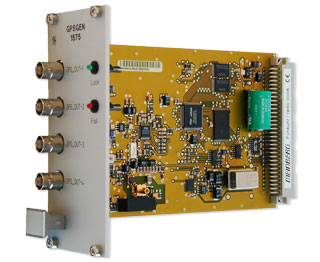

IMS - Modulare SynchronisationGPSGEN1575: GPS-Signalumsetzer/4-fach Verteiler (Europakarte)
Features
- Rückkonvertierung des Meinberg GPS-Antennensignals (35.42MHz) auf die GPS-Frequenz (1575MHz)
- Sekundenimpuls
- RS-232-Schnittstelle
- Statusausgänge
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Remote Control über mitgelieferte PC-Software (COM0)
- Normalfrequenzausgang
Produktbeschreibung
Die Baugruppe GPSGEN1575 dient zur Umsetzung der bei Meinberg GPS-Funkuhren auf dem Antennenkabel übertragenen Zwischenfrequenz von 35,42MHz auf die original GPS-Frequenz von 1575,42MHz. Somit ist es möglich, auch die ohne Zwischenfrequenz arbeitenden GPS Empfänger anderer Hersteller mit bis zu 300m Koaxialkabel RG58 (oder bis zu 600m unter Verwendung von RG213) von der Antenne abzusetzen, ohne dass ein Verstärker zwischengeschaltet werden muss. Die Europakarte enthält neben der Signalaufbereitung einen kompletten GPS Empfänger, welcher als Referenzempfänger bei Testanwendungen fungieren kann.Eigenschaften
| Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
| Statusanzeigen | Zwei LEDs (Lock und Fail) und ein TTL-Ausgang zeigen den Status der Funkuhr an |
| Antennentyp | Durch GPSGEN1575 ferngespeiste Antennen-/Convertereinheit Kabellänge bis 300m mit Standardkabel RG58 Antennenkreis galvanisch getrennt, Spannungsfestigkeit 1000VDC |
| Frequenzeingänge | 35.42 MHz |
| Frequenzausgänge | 10 MHz mit TTL-Pegel |
| Pulsausgänge | High-aktiver Sekundenimpuls (PPS), TTL-Pegel, Impulslänge 1 ms, Impulsgenauigkeit: < ± 250 ns |
| Schnittstellen | Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar |
| Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, NMEA0183 (RMC) |
| Ausgangsfrequenz | 1575,42 MHz(GPS L1C/A-code), Verteilung auf 4 Ausgänge |
| Abmessungen der Frontplatte | 12TE/3HE (60mm x 128mm) |
| Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 SMB-Antennenanschluß 4 x BNC-Buchse für direktumsetzende GPS-Empfänger |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM Lebensdauer der Lithiumbatterie: min. 10 Jahre |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 580mA |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Mischfrequenz | 10 MHz |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Downloads
Kurzinformation
Handbücher
- Handbuch (deutsch) zur Zeit nicht verfügbar.
- Manual (english) not available at current time.
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
- Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
