INA - Inline Amplifier: Hochleistungs-Inline-Verstärker für GNSS-Multiband

Kybernion Technologie

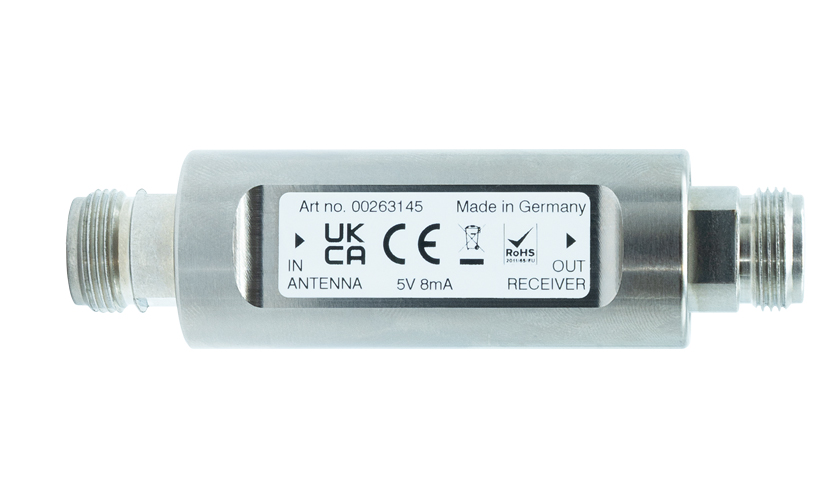

Der Meinberg Inline-Verstärker ist ein leistungsstarkes Zubehör für unsere GNSS-Multiband-Antenne, das speziell entwickelt wurde, um die Signalstärke und -qualität Ihrer GNSS-Anwendungen zu maximieren.

Features

Garantie - Jahre: 3 RoHS konform
  • Ausgezeichnete Rauschzahl (NF) typisch 0,8 dB
  • Überspannungsschutz für koaxiale Leitungen
  • Integrierter Überspannungsschutz
  • Hervorragende Verstärkung (Gain), 20 dB und 30 dB verfügbar
  • Schutzklasse IP68
  • REACH- und RoHS-konform
    EN 45545-2-, EN 50121-, EN 50155- und EN 61373-konform
  • Konstante Leistung bei Spannungen von 3,6 V bis 5,5 V DC




Produktbeschreibung

Diese Verstärker sind in zwei Verstärkungsoptionen (20 und 30 dB) erhältlich, um sich an unterschiedliche Installationsszenarien anzupassen.

Mit seiner herausragenden typischen Rauschzahl von 0,8 dB bieten diese Verstärker eine zuverlässige und präzise Signalverstärkung für alle GNSS-Bänder. Das robuste Design des Verstärkers bietet IP68-Schutz und ist REACH- und RoHS-konform.

Mit seinem integrierten Überspannungsschutz schützt der Meinberg Inline-Verstärker die nachgeschaltete Elektronik vor Überspannung und gewährleistet die Sicherheit Ihrer Antenneninstallation und der angeschlossenen Geräte.



Eigenschaften

Frequenzbereich 1164 MHz - 1615 MHz
Signallaufzeit 1176,45 MHz: 2,44 ns
1227,60 MHz: 2,67 ns
1575,42 MHz: 1,94 ns
Verstärkung INA-20: 20 dB
INA-30: 30 dB
Antennenanschluss Anschlusstyp: Typ N, Buchse
Nennimpedanz: 50 Ω
Eingangs-/Ausgangs-Rückflussdämpfung < -10 dB
Gruppenlaufzeit < 0,1 ns in GNSS-Bändern
Ausgangs-Kompressionspunkt 11 dBm
Betriebsspannung 3,6 V ... 5,5 V DC
Stromaufnahme 8 mA (typisch)
Bypass-Nennstrom max. 100 mA
Gehäuseform Vernickeltes Messinggehäuse
Rauschzahl 0,8 dB typisch, 1,1 dB maximal
Abmessungen 92 mm x 57 mm x 27 mm (B x H x T, mit Bandklammer)
Schutzart IP68
Produktgewicht 213 g
273 g inkl. Bandklemme
Temperaturbereich Betrieb: -70 °C to +85 °C (-94 °F to 185 °F)
Lagerung: -70 °C to +95 °C (--94 °F to 203 °F)
Luftfeuchtigkeit Max. 95 % (nicht kondensierend) bei 40 °C

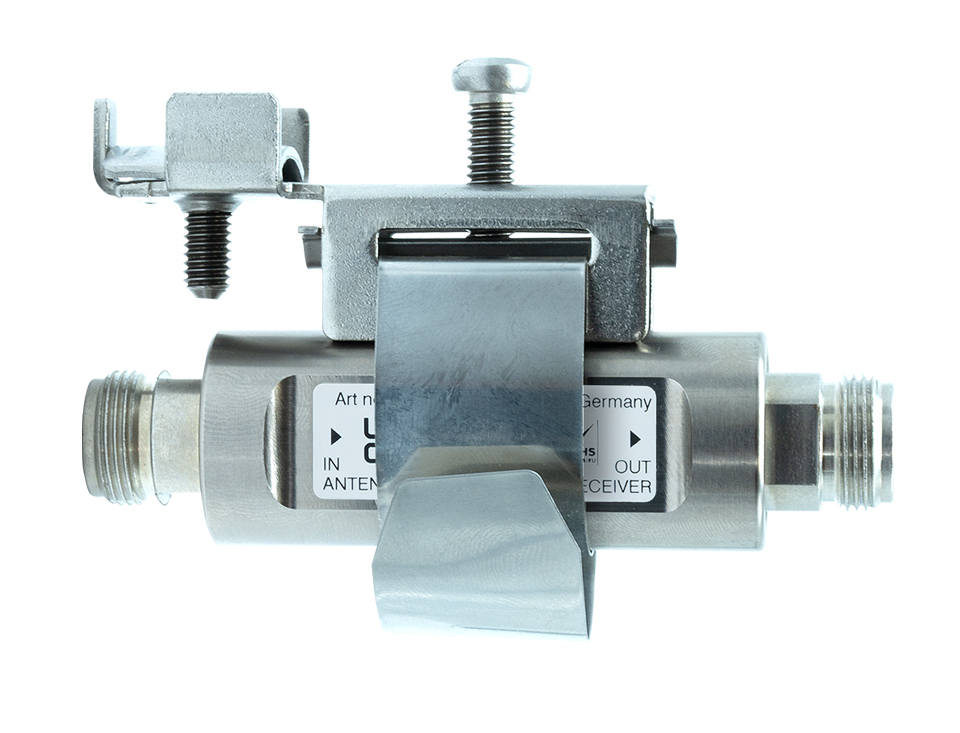

Lieferumfang 1x Bandklemme VA 927.1, Länge der Polklemme = 200 mm,
für Rohre 9,5 mm - 38 mm (3/8'' - 1 1/2'')
Auf Anfrage Erdungskabel 2,5 mm2 - 25 mm2 (0,1'' - 1'')
Garantie 3 Jahre Herstellergarantie
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
