GPS/XHS: GPS Satellitenempfänger mit integrierter Stromversorgung (Hutschienenmontage)

Die Baugruppe GPS/XHS kann immer dann eingesetzt werden, wenn lediglich eine serielle RS-232-Schnittstelle zur Synchronisation benötigt wird.

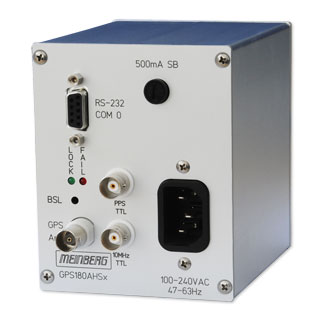

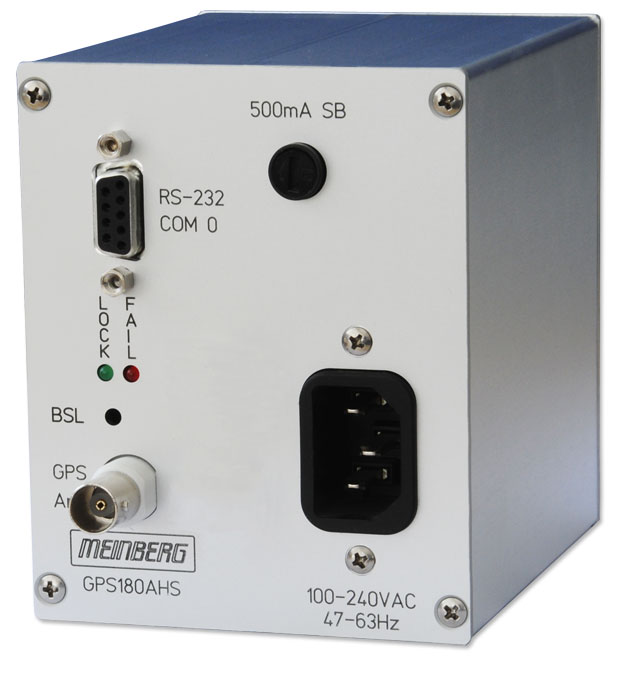

Der GPS-Satellitenempfänger mit integrierter Stromversorgung ist im Aluminium Profil-Gehäuse für 35 mm DIN-Hutschienenmontage aufgebaut. Die Baugruppe verfügt über eine serielle RS-232-Schnittstelle.

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Dieses Produkt wurde ersetzt durch: GPS165

Features

Garantie - Jahre: 3 RoHS konform



Produktbeschreibung



Eigenschaften

Empfängertyp 12 Kanal GPS C/A-Code Empfänger
Statusanzeigen Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist.
Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist.
Antennentyp Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht.
Synchronisationszeit Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten
Schnittstellen Eine serielle RS-232 Schnittstelle
Serielle Telegrammausgabe Baudrate: 300 bis 19200 Baud
Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2
Zeittelegramme:Meinberg Standard, Meinberg GPS, SAT, Uni Erlangen (NTP), SPA, NMEA0183 (RMC), Computime
Elektr. Anschlüsse Sub-Min-D-Buchse für serielle Schnittstelle
Kaltgerätestecker zum Anschluß der Netzversorgung
Antennenanschluss BNC-Buchse
Leistungsaufnahme ca. 4W
Backup-Batterietyp Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM
Lebensdauer der Lithiumbatterie: min. 10 Jahre
Betriebsspannung GPS180DHS: 20 - 60 V DC
GPS180AHS: 100 - 240 V AC, 50 ... 60 Hz
GPS180DAHS: 100 - 240 V DC, 100 - 240 V AC
Firmware Flash-EPROM, Bootstrap Loader
Abmessungen 105 mm x 85 mm x 104 mm (H x B x T) zur DIN-Hutschienenmontage
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Garantie 3 Jahre Herstellergarantie

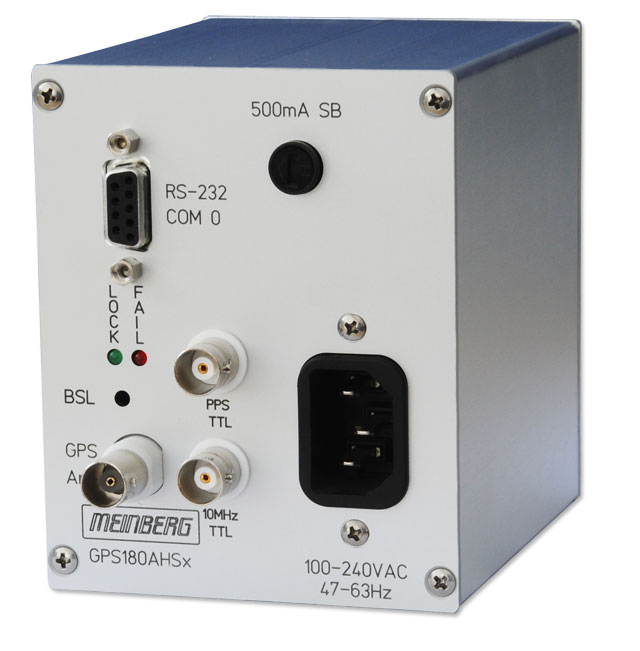

Optionen - zweite autarke Schnittstelle als RS-232, RS-485 oder LWL
- PPS mit TTL-Pegel an 50 Ohm
- PPS als LWL-Ausgang
- 10 MHz mit TTL-Pegel an 50 Ohm
- 10 MHz - 0,5 V effektiv an 50 Ohm
- Oszillator: OCXO LQ bis OCXO HQ, Spezifikationen siehe Oszillatorliste
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
