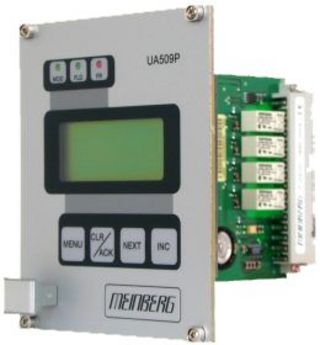

IMS - Modulare SynchronisationUA509P: DCF77 Schaltuhr mit LC-Display
Features
- LC-Display, 4 x 16 Zeichen
- 2 RS-232-Schnittstellen
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- 1024 Schaltzeiten
- 4 Relaisausgänge mit jeweils 50 Watt Schaltleistung
- Gepuffertes CMOS-RAM
- Flash-EPROM mit Bootstrap Loader
Produktbeschreibung
DCF77 Schaltuhr UA509P mit zwei seriellen RS232-Schnittstellen und 4 frei programmierbaren Relaisausgängen (Wechselkontakt, jeweils 50 Watt Schaltleistung). Es sind bis zu 8 Tagespläne mit insgesamt 1024 Schaltzeiten über die Bedienelemente in der Frontplatte programmierbar und bestimmten Tagen zuzuordnen (mit oder ohne Feiertags-Ausblendung). Alternativ ist auch eine Impulsprogrammierung der Ausgänge möglich. Erzeugung von Nebenuhrenimpulse (TTL-Pegel) die in Verbindung mit einer Impulsverstärkerkarte dazu genutzt werden können Nebenuhren anzusteuern.Eigenschaften
| Empfängertyp | Schmalbandiger DCF77 Synchronempfänger mit Verstärkungsregelung, Bandbreite ca. 40Hz |
| Statusanzeigen | Modulation und Feldstärke durch LEDs angezeigt Freilauf bei Umschaltung auf Betrieb als freilaufende Quarzuhr durch LED angezeigt |
| Display | LC-Display, 4 x 16 Zeichen |
| Synchronisationszeit | Zwei bis drei Minuten bei störungsfreiem DCF77 Empfang |
| Freilaufgenauigkeit | Genauigkeit der Quarzbasis nach mind. 24-stündigem synchronen Betrieb: ±1·10-6 |
| Empfangskontrolle | Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme |
| Pulsausgänge | Nebenuhrenimpulse (TTL-Pegel) |
| Schnittstellen | Zwei unabhängige serielle RS232-Schnittstellen, menügeführt einstellbar |
| Serielle Telegrammausgabe | COM0: Baudrate: 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 Baud Datenformat: 7E1, 7E2, 8E1, 8N1, 8N2 ein aktiver 20mA Ausgang COM1: Baudrate: 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 Baud Datenformat: 7E1, 7E2, 8E1, 8N1, 8N2 Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
| Relaisausgänge | 4 Relaisausgänge, jeweils 50W Schaltleistung |
| Schaltprogramme | 8 Tagespläne mit insgesamt 1024 Schaltzeiten können über Taster in der Frontplatte fest eingegeben und bestimmten Tagen zugeordnet werden (mit oder ohne Feiertagsausblendung) Alternativ: Impulsprogrammierung der Ausgänge . |
| Abmessungen der Frontplatte | 22TE 3HE (111,4mm x 128,4mm) |
| Elektr. Anschlüsse | 48-polige VG-Leiste DIN 41612 SMB-Subminiatur-Koaxial-Stecker |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 100 Stunden (Kondensator-Pufferung) Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre) |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 300 mA |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
