AW02: DCF77 Aussenantenne

DCF77 Aussenantenne AW02 geeignet für alle Meinberg DCF77 Empfänger (AM und PZF Modelle).

Features

Garantie - Jahre: 3 RoHS konform
  • Wetterfest
  • Temperaturstabil
  • Antennenausrichtung 360°
  • Außenmontage
  • Kunststoffgehäuse
  • Wandhalter




Produktbeschreibung

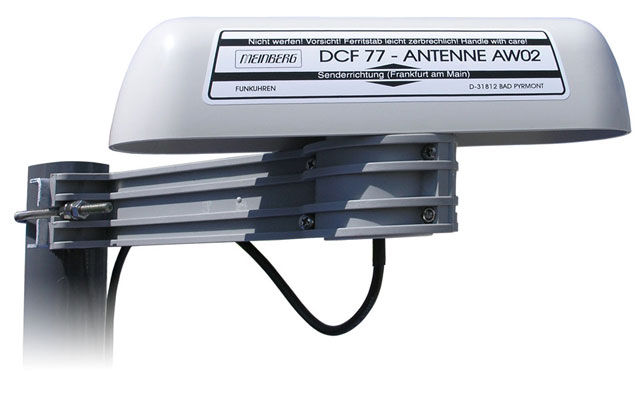

Wetterfeste, temperaturstabile DCF77 Aussenantenne AW02 im Kunststoffgehäuse. Mit Ferritstab, versiegelter Wicklung und HF-Verstärkerschaltung (durch Fernspeisung über das Antennenkabel von der Funkuhr versorgt).

Die AW02 Antenne kann über ein bis zu 300m langes Antennenkabel (RG58) an einen Meinberg Empfänger angeschlossen werden. Bei einer Kabellänge von mehr als 300m sollte ein Antennenverstärker zwischengeschaltet werden. Größere Entfernungen sind auch mit unserem DOAL Systems (Lichtwellenleiter) problemlos möglich.



Eigenschaften

Bedienelemente Zum Ausrichten auf eine optimale Empfangsposition kann die Antenne im Wandhalter gedreht werden (Drehwinkel 360°). Bei einer Kabellänge von mehr als 300m sollte ein Antennenverstärker zwischengeschaltet werden.
Elektr. Anschlüsse Koaxialkabel RG58 für Innen-/Außenmontage (N-Norm-Steckverbinder)
Die Kabel können in jeder gewünschten Länge mit den benötigten Steckern und Buchsen konfektioniert und geliefert werden.
Antennenanschluss Die Außenantenne AW02 wird auf Wunsch gegen Aufpreis anstelle einer Innenantenne geliefert. Es ist ggf. ein Adapterkabel N-Norm/SMB zum Anschluss der Funkuhr erforderlich.
Gehäuseform Bruchsicheres Kunststoff-Spritzgußgehäuse, für den Außeneinsatz konzipiert N-Norm-Buchse geschützt im Rohrflansch montiert Gehäuse mit Moosgummiring abgedichtet (IP56)
Abmessungen 245mm x 106mm x 68mm (B x H x T)
Produktgewicht 0,55kg mit Montagesatz - Wandmontage
(Antennenkabel 0,1kg / lfd. Meter)
Temperaturbereich -25°C ... +65°C
Garantie 3 Jahre Herstellergarantie
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.


Downloads

Kurzinformation



Handbücher

  • Manual (english) not available at current time.

Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
  • Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
