UA509: DCF77 Funkuhr (Europakarte)

DCF77 Funkuhr UA509 mit 2 seriellen Schnittstellen, Minuten- und Sekundenimpulsausgang sowie einem 2,5mm LED Display.

Features

Garantie - Jahre: 2 RoHS konform
  • Quadraturempfänger
  • Sekunden- und Minutenimpulse
  • 20mA Ein- und Ausgangsschaltungen
  • 2,5mm LED-Anzeige
  • 2 RS-232-Schnittstellen
  • LED-Empfangsstatusanzeige
  • Gepufferte Hardwareuhr
  • Flash-EPROM mit Bootstrap Loader




Produktbeschreibung

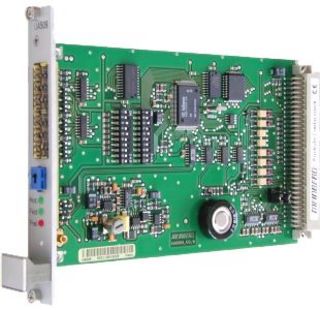

Die Funkuhr DCF77 UA509 ist als Baugruppe im Europaformat (100mm x 160mm) ausgeführt. Die 20mm (4TE) breite Frontplatte enthält als Bedienelemente ein achtstelliges 2,5mm LED Display, drei Kontroll-LEDs sowie einen Zeit/Datum Umschalter. Die externe Ferritantenne AI01 ist im Lieferumfang enthalten und mit dem Empfänger durch das 5m lange 50 Ohm Koaxial-Antennenkabel zu verbinden (andere Kabellängen erhältlich). Die UA509 kommt für alle Anwendungen in Frage, bei denen zwei unabhängige serielle Schnittstellen erforderlich sind. Die UA509 ist mit einem Flash-EPROM mit Bootstrap Loader ausgerüstet, welches es dem Anwender ermöglicht, eine neue Systemsoftware ohne Ausbau der Uhr über die serielle Schnittstelle zu laden.


Eigenschaften

Empfängertyp Schmalbandiger DCF77 Quadraturempfänger mit Verstärkungsregelung, Bandbreite ca. 20Hz
Statusanzeigen Modulation und Feldstärke durch LEDs angezeigt
Freilauf bei Umschaltung auf Betrieb als freilaufende Quarzuhr durch LED angezeigt
Display Achtstellige 7-Segment-LED-Anzeige (2,5mm) durch Schalter in der Frontplatte umschaltbar von Uhrzeit auf Datum
Optional: 20TE (100mm) breite Frontplatte mit 10mm hoher 7-Segment-LED-Anzeige
Synchronisationszeit Zwei bis drei Minuten bei störungsfreiem DCF77 Empfang
Freilaufgenauigkeit Genauigkeit der Quarzbasis nach mind. 24-stündigem synchronen Betrieb: ±1·10-6
Empfangskontrolle Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme
Pulsausgänge Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200 ms
Schnittstellen Zwei unabhängig einstellbare serielle RS232/20mA-Schnittstellen, einstellbar
Serielle Telegrammausgabe COM0:
Baudrate: 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 Baud
Datenformat: 7E2 oder 8N1 (andere auf Anfrage)
zwei aktive und zwei passive 20mA-Ausgänge
ein aktiver/passiver 20mA-Eingang
COM1:
Baudrate: 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 Baud
Datenformat: 7E2 oder 8N1 (andere auf Anfrage)
eini aktiver und ein passiver 20mA-Ausgang
ein aktiver/passiver 20mA-Eingang
Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen
Abmessungen der Frontplatte 4TE/3HE (20mm x 128mm)
Elektr. Anschlüsse 64-polige VG-Leiste DIN 41612
SMB-Subminiatur-Koaxial-Stecker
Backup-Batterietyp Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung)
Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre)
Betriebsspannung + 5V DC
Stromaufnahme ca. 250mA
Platinentyp Europakarte
Platinenformat 160 mm x 100 mm, 1,5 mm Epoxy
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Lieferumfang Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen.
Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
