IMS - Modulare SynchronisationGPS164: GPS Satellitenempfänger mit integriertem Zeitcodegenerator (Hutschienenmontage)
Features
- Frei programmierbare Impulse bzw. Schaltzeiten
NEU: Optokopplerausgänge auch mit Zeitcode oder seriellem Zeitstring belegbar - 2 RS-232-Schnittstellen
- DCF77-Simulation
- Modulierte und unmodulierte IRIG-B oder AFNOR Ausgänge
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Galvanische Trennung des Antennenkreises
- Remote Control über mitgelieferte PC-Software (COM0)
- Aluminium Profil-Gehäuse für DIN-Hutschienenmontage
- Flash-EPROM mit Bootstrap Loader
-
GPS164 - Vorgängermodelle:
GPS163 :: GPS Satellitenempfänger in AC oder DC Version (Hutschienenmontage)
GPS163TDHS :: GPS Satellitenempfänger mit integriertem Zeitcodegenerator (Hutschienenmontage)
Produktbeschreibung

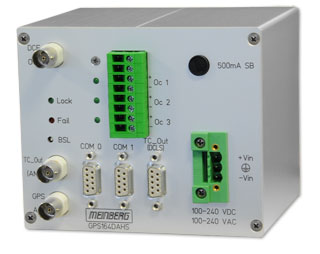

Der GPS Satellitenempfänger ist im Aluminium Profil-Gehäuse für 35mm DIN-Hutschienenmontage aufgebaut. Die integrierte Stromversorgung ist als AC- (GPS164AHS) oder zwei DC-Varianten (GPS164DHS / 20-60 V DC und GPS164DAHS / 100-240 V DC) erhältlich. Die Baugruppe verfügt über drei Optokoppler, die mit Impulsen bzw. Schaltzeiten frei programmiert werden können. Als weitere Ausgänge werden zwei RS232 Schnittstellen und DCF77-Simulation bereit gestellt. Der integrierte Zeitcodegenerator verfügt über modulierte und unmodulierte IRIG-B oder AFNOR Ausgänge.Eigenschaften
| Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
| Statusanzeigen | Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist. Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist. |
| Antennentyp | Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht. |
| Bedienelemente | Drei LEDs zur optischen Kontrolle der Schaltausgänge Ein verdeckter Taster (BSL) zum Update der Systemsoftware über COM0 |
| Synchronisationszeit | Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten |
| Genauigkeit der Ausgangspulse | Besser als ±250 nsec nach Synchronisation und 20 Minuten Betriebszeit besser als ±3 µsec in den ersten 20 Minuten nach Synchronisation |
| Schnittstellen | Zwei unabhängige serielle RS232-Schnittstellen (optional COM1 als RS485) |
| Serielle Telegrammausgabe | Baudraten: 300 bis 19200 Baud Datenformate: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Zeittelegramme: Meinberg Standard, SAT, Uni Erlangen (NTP), NMEA0183 (RMC), Computime |
| DCF77-Emulation | Amplitudenmodulierter 77.5 kHz Sinusträger Ausgangspegel ca. -55 dBm (unmoduliert) |
| Optokopplerausgänge der Baugruppe | 3 Optokopplerausgänge; Uce_max = 55V, Ic_max = 50mA, Ptot = 150mW, Ui = 5000V Für jeden Ausgang sind die folgenden Betriebsmodi getrennt einstellbar: - frei programmierbare zyklische oder feste Impulse - Timermodus; drei 'ON'- und drei 'OFF'-Zustände pro Tag und Kanal programmierbar - Statusausgang; Synchronstatus des GPS-Empfängers - DCF77-Simulation - Zeitcode (IRIG/AFNOR) - Zeitstring (Zeittelegramm der COM1) Die Schaltzustände sind für alle Ausgänge invertierbar, die Impulslängen einstellbar im 10ms-Raster zwischen 10ms und 10s. Der Modus der Impulsausgabe ist für alle Kanäle gemeinsam einstellbar auf: - ständige Impulsausgabe - Impulsausgabe nur bei GPS-Synchronisierung |
| Unterstützte Zeitcode-Formate |
IRIG B002: 100pps, PWM-DC-Signal, kein Träger, BCD time-of-year IRIG B122: 100pps, AM-Sinussignal, 1 kHz Trägerfrequenz, BCD time-of-year IRIG B003: 100pps, PWM-DC-Signal, kein Träger, BCD time-of-year, SBS time-of-day IRIG B123: 100pps, AM-Sinussignal, 1kHz Sinusträger, BCD time-of-year, SBS time-of-day IRIG B006: 100 pps, PWM-DC-Signal, kein Träger, BCD time-of-year, year IRIG B126: 100 pps, AM Sinussignal, 1 kHz Trägerfrequenz, BCD time-of-year, year IRIG B007: 100 pps, PWM-DC-Signal, kein Träger, BCD time-of-year, Year, SBS time-of-day IRIG B127: 100 pps, AM Sinussignal, 1 kHz Trägerfrequenz, BCD time-of-year, year, SBS time-of-day IEEE1344: Code. lt. IEEE1344-1995, 100pps, AM-Sinussignal, 1kHz Träger, BCD time-of-year, SBS time-of-day, IEEE1344 Erweiterungen für Datum, Zeitzone, Sommer/Winterzeit und Schaltsekunde im Segment "Control Functions" C37.118: wie IEEE1344, jedoch mit gedrehtem Vorzeichenbit für den UTC-Offset AFNOR: Code lt. NFS-87500, 100pps, AM-Sinussignal, 1kHz Träger, BCD time-of-year, vollständiges Datum, SBS time-of-day |
| Elektr. Anschlüsse | Achtpolige (Schraub-) Klemmleiste für Impuls-/Schaltausgänge und Betriebsspannung BNC-Buchsen für DCF77-Simulation und modulierten Zeitcode-Ausgang Sub-Min-D-Buchsen für serielle Schnittstellen und unmodulierten Zeitcode-Ausgang |
| Antennenanschluss | BNC-Buchse |
| Leistungsaufnahme | ca. 5W |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM Lebensdauer der Lithiumbatterie: min. 10 Jahre |
| Betriebsspannung | GPS164DHS: 19 ... 72VDC GPS164AHS: 100 ... 240VAC, 47 ... 63Hz GPS164DAHS: 100 ... 240VDC |
| Firmware | Flash-EPROM, Bootstrap Loader |
| Abmessungen | GPS164DHS: 105 mm x 85 mm x 104 mm (H x B x T) zur DIN-Hutschienenmontage GPS164AHS/GPS164DAHS: 105 mm x 125,5 mm x 104 mm (H x B x T) zur DIN-Hutschienenmontage |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
| Optionen | Photo-MOS-Relais-Ausgänge; U = 400V, I = 150mA, P = 360mW Ui = 1500VAC anstelle der Optokoppler |
| Eignung für den Einsatz in speziellem Umfeld | Wird unter anderem weltweit bei Stromversorgern im Substation-Bereich zur Synchronisation von SOE-Rekordern und Relays (über IRIG B) verwendet und ist daher geeignet, auch unter schwierigen Bedinungen zuverlässig GPS-basierte Synchronisation zu liefern. |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
