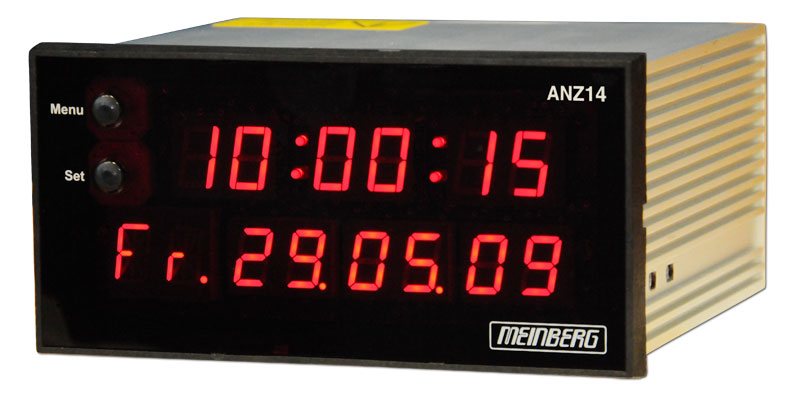

ANZ14: Display mit optional eingebauter DCF77 Funkuhr (ANZ14/DCF77)

Das 14-stellige LED Display gibt die Uhrzeit und das Datum sowie den Wochentag wieder. Mit optional eingebautem DCF77 Empfänger oder als Display für externe Uhr. Die Modellvariante ANZ141/NET kann als Nebenuhr für NTP-Server (z.B. Meinberg LANTIME NTP Time Server) eingesetzt werden. Das Schalttafeleinbaugeäuse kann auch als Tischgehäuse verwendet werden.

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Dieses Produkt wurde ersetzt durch: ANZ141

Features

Garantie - Jahre: 3 RoHS konform
  • Autarke Funkuhr oder Display für externe Uhr
  • Einstellbare Helligkeit der Displayanzeige
  • Klar lesbares LED Display für Uhrzeit, Datum und Wochentag
  • Zwei Schnittstellen (RS232 / RS422)
  • Gepufferte Hardwareuhr
  • Optional auch als Nebenuhr für LANTIME NTP-Zeitserver (ANZ141/NET)
  • Integriertes Weitbereich-Netzteil (100 - 240VAC)
  • Menügeführte Konfiguration über zwei Taster in der Frontplatte




Produktbeschreibung

Die Funkuhr empfängt über eine externe Innenantenne AI01 mit 5m Kabel (Standard) oder, auf Wunsch, mit abgesetzter Außenantenne AW02 das vom DCF77 Sender übertragene amplitudenmodulierte Zeitzeichensignal. Feldstärkeschwankungen werden durch eine wirksame Verstärkungsregelung ausgeglichen. Antennenkabel können je nach Anforderung vorkonfektioniert werden. Der Anschluss der externen Antenne erfolgt über eine BNC Buchse an der Rückseite des Display.

Über die serielle Schnittstelle kann periodisch oder auf Anfrage ein Zeit-Telegramm ausgegeben werden. Baudrate und Datenformat der Schnittstelle sind menügeführt über die zwei Taster in der Frontplatte parametrierbar.

Die ANZ14 kann außer durch den optional verwendeten DCF77 Empfänger auch mit einem seriellen Telegramm über den Schnittstelleneingang synchronisiert werden und dient so als Display für die vorgeschaltete Uhr. Durch das ankommende Telegramm wird die Zeit der ANZ14 gesetzt und läuft dann frei auf Quarzbasis weiter. Wird das Setztelegramm periodisch (sekündlich oder minütlich) gesendet, so bleibt die ANZ14 synchron zur Referenzuhr. Dieses Telegramm wird gleichzeitig am Ausgang der Schnittstelle für weitere Displayeinheiten zur Verfügung gestellt.



Eigenschaften

Empfängertyp ANZ14/DCF77: Schmalbandiger DCF77 Geradeausempfänger mit Verstärkungsregelung, Bandbreite ca. 40Hz
Display Zwölfstellige 7-Segment-Anzeige für Uhrzeit und Datum
Zweistellige 14-Segment-Anzeige für den Wochentag
Ziffernhöhe: 14mm/13mm (Uhrzeit/Datum), Helligkeit einstellbar
Modulation durch LED angezeigt
Setup-Menü zur Konfiguration
Freilauf bei Umschaltung auf Betrieb als freilaufende Quarzuhr durch LED angezeigt
(Genauigkeit der Quarzbasis nach mind. 24-stündigem synchronen Betrieb: ±1·10-6)
Empfangskontrolle Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme
Schnittstellen Zwei serielle Schnittstellen - RS232 / RS422
Baudrate: 9600 Baud
Datenformat: 8N1
RS422 Out über COM0; RS422 In über COM1
Ausgabetelegramme: Meinberg Standard Zeittelegramm, Atis oder SAT-Telegramm
Elektr. Anschlüsse 9-polige Sub-Min-D-Buchse
BNC-Antennenbuchse (nur ANZ14/DCF77)
Kaltgeräte-Netzstecker
Backup-Batterietyp Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung)
Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre)
Betriebsspannung 100 - 240 V AC (50 - 60Hz), ca. 100mA oder
9 - 36 V DC, ca. 500mA oder
20 - 60 V DC, ca. 250mA
(bei Bestellung bitte angeben!)
Gehäuseform Schalttafeleinbaugehäuse aus Aluminium (optional auch schwarz eloxiert),
L x B x H (132mm x 144mm x 72mm) für Ausschnitte von 140mm x 68mm
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Lieferumfang Nur bei DCF77ANZ: Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel.
Optional: AW02 mit RG58 Antennenkabel (konfektioniert nach Wunsch).
Garantie 3 Jahre Herstellergarantie
Optionen Mit spezieller Software und einem rückseitigen Netzwerkanschluss (RJ45) versehen kann die ANZ14 auch als Nebenuhr/Anzeige für Meinberg LANTIME NTP Time Server dienen (ANZ141/NET).
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
