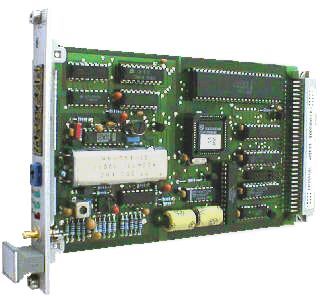

IMS - Modulare SynchronisationVME31: DCF77 Funkuhr mit VME-Bus-Schnittstelle (Europakarte)
Features
- Zeitabhängige Interruptauslösung
- 2,5mm LED-Anzeige
- VME-Bus-Schnittstelle
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- Einstellbare Basisadresse
Produktbeschreibung
Eigenschaften
| Empfängertyp | Schmalbandiger Geradeausempfänger mit Verstärkungsregelung, Empfangsfrequenz: 77,5 kHz, Bandbreite: ca. 40 Hz |
| Statusanzeigen | Modulation und Feldstärke durch LEDs angezeigt Freilauf bei Umschaltung auf Betrieb als freilaufende Quarzuhr durch LED angezeigt |
| Antennentyp | DCF77 Innenantenne AI01 |
| Display | Achtstellige 7-Segment-LED-Anzeige (2,5mm) |
| Synchronisationszeit | Zwei bis drei Minuten bei störungsfreiem DCF77 Empfang |
| Freilaufgenauigkeit | Genauigkeit der Quarzbasis : ±1·10-5 |
| Empfangskontrolle | Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme |
| Schnittstellen | VME-Bus; A16; D8; Slave Access: Short Supervisor I/O (2Dh), Short Non-Privileged I/O (29h) Interrupt Levels: IRQ1...IRQ7, programmierbar |
| Serielle Telegrammausgabe | 16 Byte im 1k-Block, 2 BCD-Stellen je Byte |
| Interrupts | Keine, 10ms, 100ms, 1s, 10s, 1m, 10m, 1h, programmierbar |
| Abmessungen der Frontplatte | standard: 4TE/20mm, 6HE/261,8mm, alternativ: 4TE/20mm, 3HE/128.4mm (siehe Abb. oben) |
| Elektr. Anschlüsse | 96-polige VG-Leiste DIN 41612 |
| Antennenanschluss | SMB-Subminiatur-Koaxial-Stecker |
| Leistungsaufnahme | 1,6 W |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für ca. 4 Wochen |
| Kabeltyp | Koaxialkabel RG174 für Innenmontage (SMB-, BNC-Steckverbinder) |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 320 mA |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
