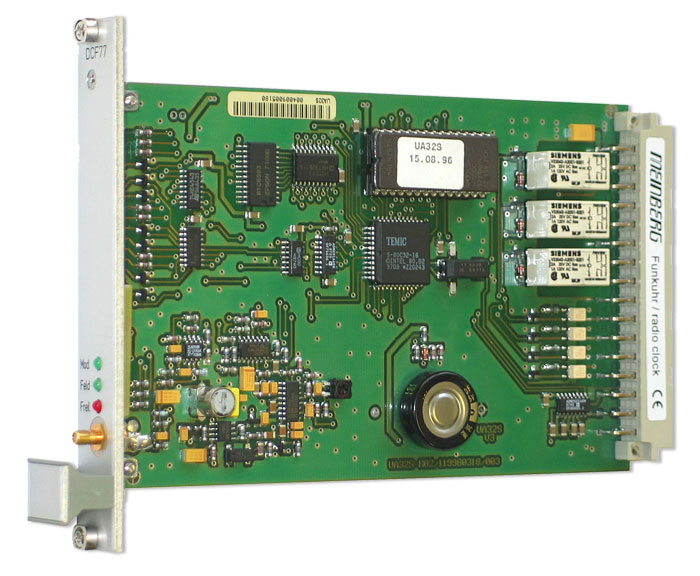

IMS - Modulare SynchronisationUA32S: DCF77 Schaltuhr UA32S mit RS232 Schnittstelle (Europakarte)
Features
- 4 Optokopplerausgänge
- 10mm LED-Display (bei 20 TE)
- RS-232-Schnittstelle
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- Kundenspezifische Impuls- und Schaltzeiten (EPROM-Tabelle)
- 3 Relaisausgänge mit jeweils 50 Watt Schaltleistung
Produktbeschreibung
Eigenschaften
| Empfängertyp | Schmalbandiger DCF77 Synchronempfänger mit Verstärkungsregelung, Bandbreite ca. 40Hz |
| Statusanzeigen | Modulation und Feldstärke durch LEDs angezeigt Freilauf bei Umschaltung auf Betrieb als freilaufende Quarzuhr durch LED angezeigt |
| Antennentyp | DCF77 Innenantenne AI01 |
| Display | Produktversion mit 20 TE Frontplatte: 7-Segment Anzeige (10mm LED Segmente) Auch in 4TE lieferbar (ohne Display) |
| Synchronisationszeit | Zwei bis drei Minuten bei störungsfreiem DCF77 Empfang |
| Freilaufgenauigkeit | Genauigkeit der Quarzbasis nach mind. 24-stündigem synchronen Betrieb: ±1·10-6 |
| Empfangskontrolle | Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme |
| Serielle Telegrammausgabe | Baudrate: 9600 Baud Datenformat: 7E2 Andere Baudraten und Datenformate durch Änderung von Konstanten im EPROM Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
| Relaisausgänge | 3 Relaisausgänge 50W für Standard- oder kundenspezifische Impulse oder Schaltzeiten |
| Optokopplerausgänge der Baugruppe | 4 Optokopplerausgänge 70V/20mA für Standard- oder kundenspezifische Impulse oder Schaltzeiten |
| Abmessungen der Frontplatte | Version mit Display: 20TE/3HE (100,8mm x 128mm) Version ohne Display: 4TE/3HE (20mm x 128mm) |
| Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 SMB-Subminiatur-Koaxial-Stecker |
| Leistungsaufnahme | 750 mW |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung) Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre) |
| Kabeltyp | Koaxialkabel RG174 für Innenmontage (SMB-, BNC-Steckverbinder) |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 150 mA |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
| Optionen | Setzbetrieb über Taster |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
