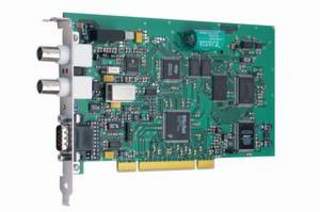

IMS - Modulare SynchronisationGPS169PCI: GPS Rechner-Funkuhr (PCI/PCI-X Bus)
Features
- PCI LOCAL BUS Schnittstelle,
3.3V oder 5V, 33MHz oder 66MHz,
PCI-X kompatibel - 2 Time-Trigger-Eingänge
- Sekunden- und Minutenimpulse
- Interruptfähig
- RS-232-Schnittstelle
- NEU: IRIG-B/AFNOR Zeitcode Generator
- Plug and Play
- DCF77-Simulation
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Galvanische Trennung des Antennenkreises
- Treiber Software für die meisten Betriebssysteme
- Flash-EPROM mit Bootstrap Loader
- Wird inklusive passender GPS Antenne, 20 Meter Standardkabel und Handbuch auf USB Stick geliefert
-
GPS169PCI - Vorgängermodelle:
GPS167PC :: GPS Rechner-Funkuhr (ISA-Bus)
Produktbeschreibung
Eigenschaften
| Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
| Statusanzeigen | Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist. Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist. |
| Antennentyp | Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht. |
| Synchronisationszeit | Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten |
| Frequenzausgänge | Normalfrequenzausgang 10 MHz, TTL-Pegel |
| Pulsausgänge | Sekunden- (TTL-, RS232-Pegel) und Minutenimpulse (TTL), Impulslänge: 200ms DCF77 kompatible Impulse (TTL-Pegel), Impulslänge: 100/200ms |
| Genauigkeit der Ausgangspulse | < ± 250ns |
| Schnittstellen | Eine serielle RS232-Schnittstelle, einstellbar |
| Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, NMEA0183 (RMC) oder Capture-Telegramm |
| PWM-Zeitcode-Ausgang | DCLS, TTL an 50 Ohm (high- oder low-aktiv) |
| AM-Zeitcode-Ausgang | IRIG AM-Sinussignal: 3Vss (MARK), 1Vss (SPACE) an 50 Ohm |
| Unterstützte Zeitcode-Formate |
IRIG B002: 100pps, PWM-DC-Signal, kein Träger, BCD time of year IRIG B122: 100pps, AM-Sinussignal, 1 kHz Trägerfrequenz, BCD time of year IRIG B003: 100pps, PWM-DC-Signal, kein Träger, BCD time of year, SBS time of day IRIG B123: 100pps, AM-Sinussignal, 1kHz Sinusträger, BCD time of year, SBS time of day IEEE1344: Code. lt. IEEE1344-1995, 100pps, AM-Sinussignal, 1kHz Träger, BCD time of year, SBS time of day, IEEE1344 Erweiterungen für Datum, Zeitzone, Sommer/Winterzeit und Schaltsekunde im Control Funktions Segment AFNOR: Code lt. NFS-87500, 100pps, AM-Sinussignal, 1kHz Träger, BCD time of year, vollständiges Datum, SBS-Time of Day |
| Time-Trigger-Eingänge | Auflösung 100ns, Triggerung über fallende TTL-Flanke Ausgabe des Trigger-Ereignisses über RS232-Schnittstelle |
| Elektr. Anschlüsse | BNC-Antennenbuchse BNC-Buchse für modulierten Zeitcodeausgang 9-polige Sub-Min-D-Buchse |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM Lebensdauer der Lithiumbatterie: min. 10 Jahre |
| Betriebsspannung | +5V, ca. 400mA +12V, ca. 170mA |
| Platinentyp | PCI Einsteckkarte kurz |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Optionen | Zweite unabhängige RS232-Schnittstelle |
