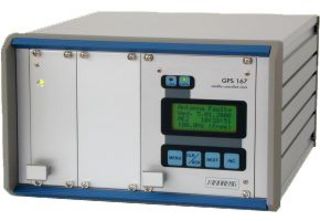

IMS - Modulare SynchronisationGPS167TGP: GPS Satellitenempfänger im Propac Tischgehäuse
Features
- 2 Time-Trigger-Eingänge
- LC-Display, 4 x 16 Zeichen
- 2 RS-232-Schnittstellen
- eingebauter GPS Satellitenempfänger
- Frequenzsynthesizer
-
Antennen-/Convertereinheit
(gehört zum Lieferumfang)
Produktbeschreibung
Eigenschaften
| Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
| Antennentyp | Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht. |
| Display | LC-Display, 4 x 16 Zeichen |
| Schnittstellen | Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar |
| Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, Sysplex-1, RACAL, NMEA 0183 (RMC, GGA, ZDA), Meinberg GPS, Computime, ION/ION Blanked, IRIG-J, Freelance, 6021, oder Capture-Telegramm |
| Time-Trigger-Eingänge | Auflösung 100ns, Triggerung über fallende TTL-Flanke Ausgabe des Trigger-Ereignisses über RS232-Schnittstelle |
| Störmeldeausgang | Synchronzustand der Baugruppe, Relaisausgang (Wechsler) |
| Antennenanschluss | N-Norm Buchse |
| Gehäuseform | Tischgehäuse, Schroff Propac |
| Abmessungen | 260mm x 160mm x 320mm |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | GPS Antennen/Convertereinheit sowie 20m Kabel RG58 mit N-Norm Steckern |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Downloads
Kurzinformation
Handbücher
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
- Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
