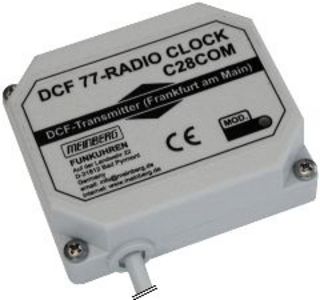

IMS - Modulare SynchronisationC28COM: DCF77 Funkuhrmodul
Features
- Geradeausempfänger mit Verstärkungsregelung
- RS232-Zeittelegramm
- Zweifarben-LED zur Anzeige von Modulation und Status
- Integrierter Microcontroller
- Integrierte Antenne
- Spannungsversorgung über Rechner-RS232-Schnittstelle
Produktbeschreibung
Die Funkuhr C28COM ist für den Betrieb an RS232-Schnittstellen konzipiert. Sie beinhaltet neben Antenne und DCF77-Empfänger auch einen Microcontroller zur Dekodierung des DCF77-Telegramms. Über die Sendeleitung seiner Schnittstelle stellt C28COM ein Meinberg Standard Telegramm bereit, welches Informationen über Datum, Zeit und Status der Funkuhr enthält. Das Modul verfügt über eine integrierte zweifarben-LED, welche die demodulierten Zeitmarken und den Synchronstatus der Funkuhr anzeigt. Über Steuerleitungen des COM-Ports wird C28COM mit den notwendigen Betriebsspannungen versorgt, so daß keine externe Spannungsversorgung erforderlich ist.Eigenschaften
| Empfängertyp | Schmalbandiger Geradeausempfänger mit Verstärkungsregelung, Empfangsfrequenz: 77,5 kHz, Bandbreite: ca. 40 Hz |
| Antennentyp | Ferritantenne im Gehäuse integriert |
| Display | Zweifarben-LED zur Anzeige von Synchronisationsstatus und demodulierten DCF77-Zeitmarken |
| Empfangskontrolle | Decodierung des DCF77-Signals und Plausibilitätskontrollen durch integrierten Microcontroller |
| Schnittstellen | Eine serielle RS-232 Schnittstelle |
| Serielle Telegrammausgabe | Baudrate: 9600 Baud, Datenformat: 7E2 Serielles Meinberg Standard-Telegramm mit Informationen über Uhrzeit, Datum und Status der Funkuhr |
| Elektr. Anschlüsse | Anschlußkabel (Länge 2 Meter) zum direkten Anschluß an eine Rechner-RS232-Schnittstelle Neunpolige SUB-MIN-D-Buchse |
| Betriebsspannung | Über Steuerleitungen einer Rechner-RS232-Schnittstelle Keine externe Betriebsspannung notwendig |
| Gehäuseform | Bruchsicheres Kunststoff-Kleingehäuse |
| Abmessungen | 60mm x 50mm x 20mm (B x H x T) |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Doppelseitiges Klebe-Pad für Montage an glatten Flächen (z.B. Möbel/Fenster) |
| Optionen |
Treiberprogramm für Windows und Novell Gehäuse mit Silicon abgedichtet (IP53) 25-polige SUB-MIN-D-Buchse andere Kabellängen |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
