ANZ14/NET: Netzwerk Zeit- und Datumsanzeige

Dieses Produkt wird zum 31.12.2023 abgekündigt. Weitere Informationen zu unserem Nachfolgeprodukt "ANZ141" sind auf Anfrage erhältlich. Bitte kontaktieren Sie unseren Vertrieb für weitere Informationen.
LED Anzeige für Zeit, Datum und Wochentag im Schalttafeleinbau-/Tischgehäuse

Die ANZ14/NET ist eine Anzeigeeinheit mit Netzwerk (Ethernet) Anschluss. Die Uhrzeit mit Stunden, Minuten und Sekunden sowie das Datum mit Wochentag werden angezeigt. Die freilaufende Quarzuhr synchroniert sich zyklisch über den Netzwerk Anschluss (RJ45 10/100MBit) mittels des NTP Protokolls (Network Time Protocol) mit einem NTP Zeitserver.

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Dieses Produkt wurde ersetzt durch: ANZ141

Features

Garantie - Jahre: 3 RoHS konform
  • Nebenuhr für Meinberg LANTIME NTP Time Server
  • Klar lesbares LED Display für Uhrzeit, Datum und Wochentag
  • Zwei Schnittstellen (RS-232 / RS-422)
  • Gepufferte Hardwareuhr
  • Integriertes Weitbereich-Netzteil (100 - 240 V AC oder DC)
  • ANZ14 mit roten Ziffern / DIS14 mit grünen Ziffern




Produktbeschreibung

Die UTC Zeit des NTP Zeitservers wird über einstellbare Parameter in die lokale Zeit umgerechnet und entsprechend angezeigt. Eventuelle Störungen werden durch einen Punkt in der LED Anzeige und/oder einen numerischen Error-Code im Display signalisiert. Die Einstellungen der Netzwerk- und der Zeitzonenparameter werden über den Netzwerkanschluss mittels einer Telnet Verbindung vorgenommen.

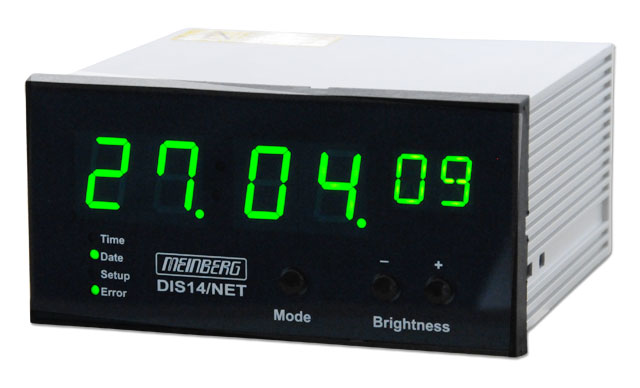

DIS14/NET Option DIS14NET mit grüner Anzeige und Einstell-Buttons für Helligkeit
Das Display DIS14NET verfügt über 3 Einstell-Buttons. Durch Halten von "Mode" länger als 2 Sekunden wird das Setup Menü eingeschaltet. Dieses Menü ermöglicht die Konfiguration des Displays - mit den + und - Buttons der Helligkeitseinstellung können die verfügbaren Werte ausgewählt werden.



Eigenschaften

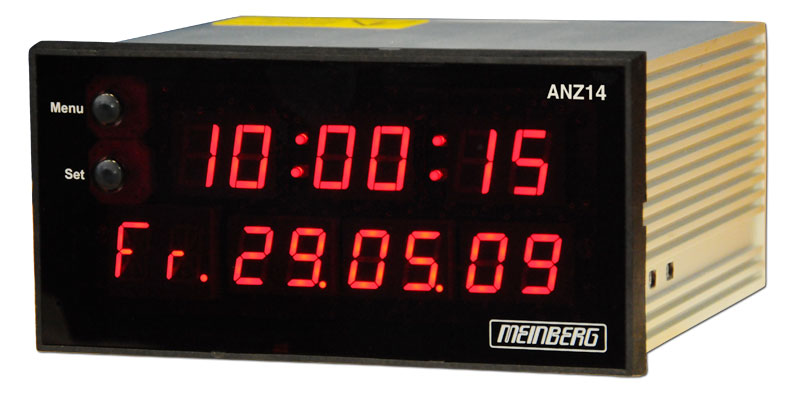

Display ANZ14
12-stellige rote 7-Segment-Anzeige für Uhrzeit und Datum
2-stellige 14-Segment-Anzeige für den Wochentag
Ziffernhöhe: 14 mm / 13 mm (Uhrzeit/Datum)

DIS14
6-stellige grüne LED-Anzeige für Uhrzeit, Datum und Wochentag sowie Error-Code
Ziffernhöhe: 20 / 13 mm

ANZ14, DIS14
Helligkeit einstellbar
Modulation durch LED angezeigt
Setup-Menü zur Konfiguration
Freilauf bei Umschaltung auf Betrieb als freilaufende Quarzuhr durch LED angezeigt
Schnittstellen Zwei serielle Schnittstellen: RS-232 / RS-422
Baudrate: 9600 Baud
Datenformat: 8N1
RS-422 Out über COM 0; RS-422 In über COM 1
Ausgabetelegramme: Meinberg Standard Zeittelegramm, Atis oder SAT-Telegramm

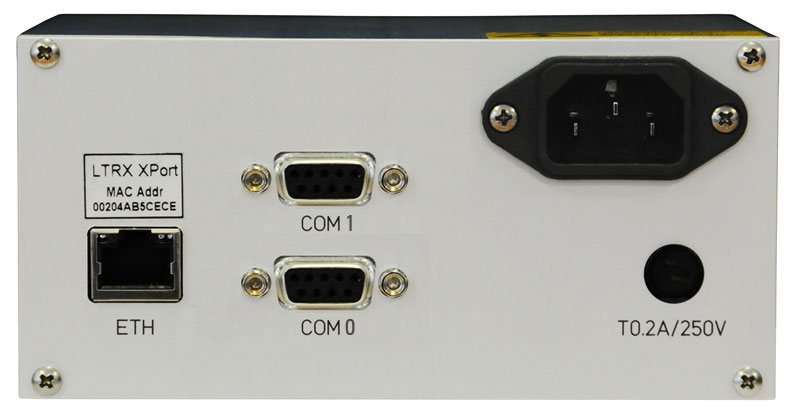

Elektr. Anschlüsse 9-polige Sub-Min-D-Buchse
RJ-45 Netzwerkanschluss
Kaltgeräte-Netzstecker
Backup-Batterietyp Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung)
Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre)
Betriebsspannung 100 - 240 V AC (50 - 60Hz), ca. 100mA oder
9 - 36 V DC, ca. 500mA oder
20 - 60 V DC, ca. 250mA
(bei Bestellung bitte angeben!)
Gehäuseform Schalttafeleinbaugehäuse aus Aluminium (optional auch schwarz eloxiert),
T x B x H (132 mm x 144 mm x 72 mm) für Ausschnitte von 140 mm x 68 mm
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Lieferumfang Anz14 NTP Display, Netzkabel, USB-Speicherstick mit Handbuch im PDF Format und Meinberg Software
Garantie 3 Jahre Herstellergarantie
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
