IMS-LSG: Line Signal Generator

Dieses Produkt ist für den Einsatz in einem modularen IMS LANTIME-System von Meinberg bestimmt.
Besuchen Sie die IMS-Informationsseite, um mehr zu erfahren.
Erzeugung von Referenzsignale für Synchronisierungsaufgaben
Das Modul LSG (Line Signal Generator) erzeugt verschiedene Referenzsignale (Clock / BITS), die aus dem GNSS-verriegelten Master-Oszillator eines vorgeschalteten Satellitenempfängers abgeleitet werden.

Features

Garantie - Jahre: 3 RoHS konform
  • Synchronisation von Telekom Netzwerken
  • Synchronisation von Sendern/Basisstationen (GSM / CDMA / UMTS / DAB / DVB)
  • Clock und Framed Telekom Ausgänge
  • Referenztakt über vorgeschalteten GNSS-Empfänger




Produktbeschreibung

Das Modul IMS-LSG ist in der Lage, Signale für das europäische E1-System und T1 - den nordamerikanischen digitalen Kommunikationsbetreiberstandard - zu erzeugen. Die Taktausgänge sind Standardfrequenzen von 2048 kHz und 2048 kBit/s (E1) oder 1544 kBit/s (T1). Die E1-Ausgangssignale sind vollständig konform mit ITU-T G.703/15 (für 2048 kHz) und ITU-T G.703/11 (für 2048 kBit/s).

Die Betriebsart kann über das Webinterface des IMS-Management-Moduls (LAN-CPU) konfiguriert werden.

Bis zu acht Ausgänge sind über DIN 1.0/2.3-Koax oder 9-polige D-Sub-Buchsen verfügbar.

LSG-Modulvarianten

  • LSG-A: 8 x 2.048 kHz oder 8 x 2.048 kBit/s, unsymmetrisch (75 Ohm) via 8 DIN 1.0/2.3 coax connectors

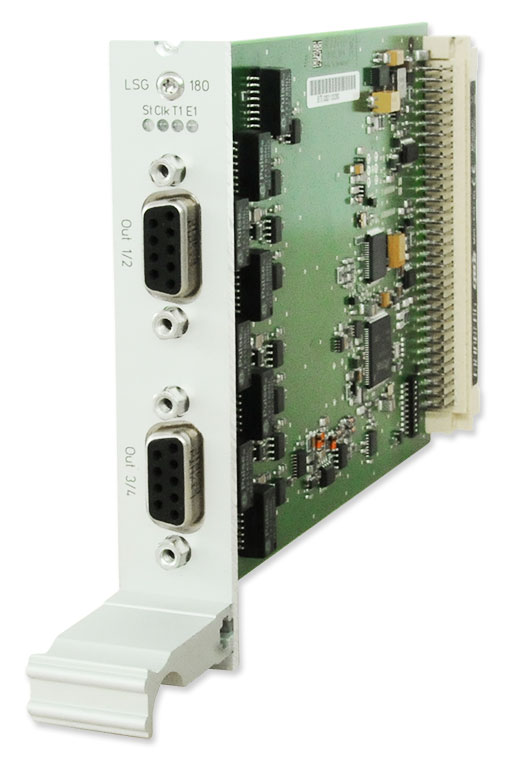

  • LSG-2D: 4 x 2.048 kHz oder 4 x 2.048 kBit/s, symmetrisch (120 Ohm) via 2 female D-SUB9 connectors
  • LSG-4D: 8 x 2.048 kHz oder 8 x 2.048 kBit/s, symmetrisch (120 Ohm) via 4 female D-SUB9 connectors

Download LSG180 - Datenblatt (PDF)



Eigenschaften

Bedienelemente !E1- und T1-Generator, einstellbar über das Webinterface
Genauigkeit der Ausgangsfrequenzen Die Genauigkeit der generierten Ausgangssignale ist abhängig vom Masteroszillator der vorgeschalteten Referenzuhr.
Optionale Ausgänge
  • LSG180-A (4TE):
    8x 2048 kHz oder 8x 2048 kBit/s oder 8x 1544 kBit/s, unsymmetrisch (75 Ohm)
    über acht DIN 1.0/2.3 Koaxialverbinder (Out 1 - Out 8)
  • LSG180-2D (4TE):
    4x 2048 kHz oder 4x 2048 kBit/s oder 4x 1544 kBit/s, symmetrisch (120 Ohm) über zwei D-SUB9 Buchsen (Out 1/2, Out 3/4)
  • LSG180-4D (8TE):
    8x 2048 kHz oder 8x 2048 kBit/s oder 8x 1544 kBit/s, symmetrisch (120 Ohm) über vier D-SUB9 Buchsen (Out 1/2, Out 3/4, Out 5/6, Out 7/8)
Betriebsspannung +5 V DC
Stromaufnahme 5 V +-5%, 450 mA
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Garantie 3 Jahre Herstellergarantie
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
