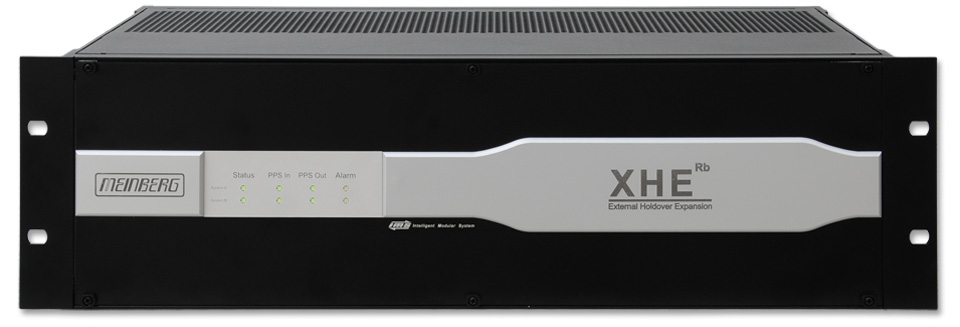

IMS - Modulare SynchronisationIMS - XHERb : External Holdover Expansion
Features
- XHERb-Einheit bietet eine Holdover-Synchronisationsreferenz für angeschlossenes IMS-System
- Holdover: 72 Stunden mit Stratum-1 Level
Produktbeschreibung
Das Rubidium-Modul ist mit dem Referenzsignal des zugehörigen IMS Gehäuse verbunden und wird mit diesem Signal gesteuert, solange sich das vorgeschaltete IMS-System im synchronisiertem Zustand befindet.
Falls die Referenzuhr ihre Synchronisationsquelle verliert, liefert das XHE Chassis die Sync-Referenz für das IMS-System auf der Grundlage der Holdover Performance.
Eigenschaften
| Abmessungen der Frontplatte | 14TE/3HE (70mm x 128mm) |
| Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 |
| Frequency Retrace | ± 5E-11 (72 Std. aus dann 72 Std. an) |
| Leistungsaufnahme | Leistungsaufnahme eines Rubidium Moduls (typ.):
während Warm Up ca. 80 W im Normalbetrieb ca. 30 W |
| Betriebsspannung | 2 x AC/DC Netzteil: UN = 100-240 V AC (50/60 Hz) / 110-240 V DC Umax = 90-253 V AC / 100-330 V DC oder 2 x DC Netzteil: UN = 48 V DC Umax = 20-60 V DC oder AC/DC und DC Netzteilkombination |
| Oszillator Alterung | Alterung (nach 30 Tagen):
Monatlich: 5E-11 Jährlich: 5E-10 |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Aufheizzeit |
< 15 Minuten (Zeit bis "initial lock")
< 20 Minuten (Zeit bis zu einer Genauigkeit von 1E-9) |
| Genauigkeit | GNSS synchron, 24h gemittelt:
+/- 1E-12 (+/- 0.01 mHz) ohne GNSS-Synchronisation bei 20 °C |
| Temperaturdrift | +/- 1E-10 (-20°C...65°C) |
| Kurzzeitstabilität (Tau = 1 sec) | (Allan Variance)
< 2E-11 (1 s) < 1E-11 (10 s) < 2E-12 (100 s) |
| Abmessungen | 483mm x 132mm x 275mm / B x H x T |
| Temperaturbereich | 0 ... 40 °C |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Technischer Support | Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts. |
| Garantie | 3 Jahre Herstellergarantie |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
