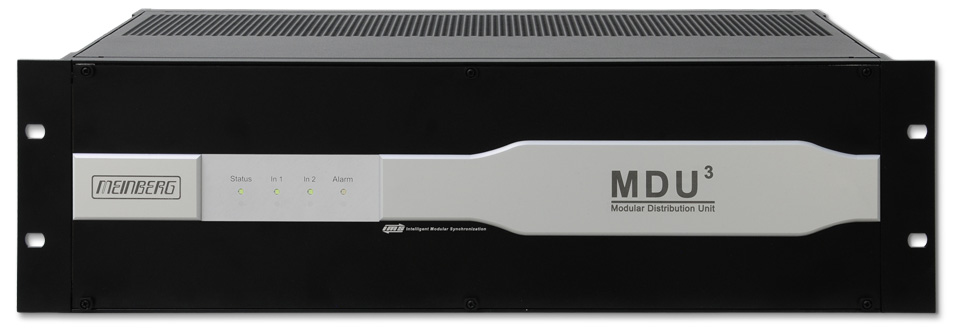

IMS - MDU: Modular Distribution Unit

Meinbergs IMS-MDU Systeme ermöglichen eine Vervielfachung von vorhandenen Signalausgängen eines vorgeschalteten Systems. Damit kann ein vorhandenes GNSS-Empfängersystem mit nur einem PPS oder 10 MHz Ausgang um eine große Anzahl von weiteren Ausgangssignalen erweitert werden. Das 3HE/19 Zoll MDU Basis-Chassis ermöglicht eine redundante Stromversorgung und kann mit einem oder zwei Eingangsmodulen für redundante Verfügbarkeit der Eingangssignale bestückt werden.

Features

Garantie - Jahre: 3 RoHS konform
  • 10 MHz, PPS, IRIG, TC-AM / TC-DCLS Referenzsignale und NTP/PTP über SDI-N2X
  • Für moduliertes (AM) und unmoduliertes (DCLS) IRIG geeignet
  • Redundante Stromversorgung und Referenzeingänge




Produktbeschreibung

Ein MDU Eingangsmodul (SDI- Signal Distribution Input) kann bis zu vier Eingänge über BNC oder SMA Buchsen zur Verfügung stellen - mit 10 MHz, PPS, TC-AM und TC-DCLS als verfügbare Eingangssignale. Ein Anschluss für ein externes Error-Signal (SDI-4112) und die LEDs in der Halteplatte zeigen dem Anwender ein fehlerhaftes Eingangssignal oder einen Fehler des vorgeschalteten Systems. Bei der SDI-2101 kann ein interner Fehler sowie der Status der Karte über die USB Schnittstelle ausgelesen werden.

Das IMS-MDU-System kann mit bis zu 12 zusätzlichen Singalverteilungsmodulen ausgestattet werden, mit jeweils 4 BNC-Buchsen an jedem Modul (andere Anschlusstypen sind auf Anfrage erhältlich).

Für das IMS-MDU System stehen folgende Einschubmodule zur Verfügung die zu den folgenden Kategorien gehören:

  • PWR (Stromversorgung)
  • SDI (Eingangssignalmodule)
  • SCU (Umschaltungseinheit für Redundanzbetrieb)
  • I/O (Ausgangsmodule)

PWR: Vier PWR-Slots - diese können mit verschiedenen IMS Netzteilmodulen im AC/DC Bereich 100-240 V oder Low DC Bereich 20-60 V bestückt werden. Es kann somit eine einfache und auch redundante Stromversorgung realisiert werden.

SDI: Zwei SDI-Slots. Diese Slots haben eine Doppelfunktion. Standardmäßig können über verschiedene Eingangskarten die Signale über Buchsen einzeln oder gedoppelt von zwei getrennten Systemen zugeführt werden.

SCU: Für den Redundanzbetrieb schaltet eine RSC-Umschaltkarte (Redundant Switch Controller) serielle Schnittstellen und Puls-/Frequenzausgängen bei Ausfall eines Eingangsmoduls um. Die Umschaltung kann manuell oder automatisch erfolgen. Alle wesentlichen Funktionen der RSC, wie aktueller Schaltzustand, Alarme und Betriebsmodus kann über eine SNMP / Ethernet-Schnittstelle überwacht bzw. ausgelöst werden.

I/O: Bis zu 12 Ausgangsmodule dienen zur individuellen Bestückung des IMS-MDU Systems.



Eigenschaften

Unterstützte Referenzsignale Folgende Referenzquellen können verwendet werden, um das System zu synchronisieren:
  • Timecodes - IRIG/AFNOR Zeitcodes (AM/DCLS)
  • PPS - Impulse pro Sekunde
  • 10 MHz - 10 MHz Referenz-Frequenz
  • NTP - Network Time Protocol
  • PTP - Precision Time Protocol
Betriebsspannung PWR-AD10: 100-240 V AC (50/60 Hz) / 100-200 V DC
PWR-DC210: 10-36 V DC
PWR-DC20: 20-60 V DC
auch in redundanter Kombination in Gehäusen mit mindestens zwei Slots für Netzteile
Gehäuseform 3HE Rack-Gehäuse für Standard 19-Zoll Racks
Abmessungen 483mm x 132mm x 275mm / B x H x T
Schutzart IP20
Temperaturbereich 0 ... 50 °C / 32 ... 122 °F
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Technischer Support Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts.
Garantie 3 Jahre Herstellergarantie
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
