IMS - Modulare SynchronisationAW02-60: 60 kHz Aussenantenne
Features
- Wetterfest
- Temperaturstabil
- Antennenausrichtung 360°
- Außenmontage
- Kunststoffgehäuse
- Wandhalter
Produktbeschreibung

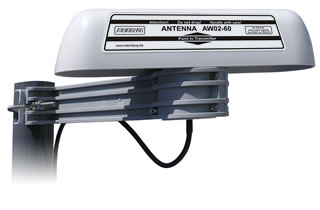

Wetterfeste, temperaturstabile MSF Aussenantenne AW02-60 im Kunststoffgehäuse. Mit Ferritstab, versiegelter Wicklung und HF-Verstärkerschaltung (durch Fernspeisung über das Antennenkabel von der Funkuhr versorgt).
Die AW02-60 Antenne kann über ein bis zu 300m langes Antennenkabel (RG58) an einen Meinberg Empfänger angeschlossen werden. Bei einer Kabellänge von mehr als 300m sollte ein Antennenverstärker zwischengeschaltet werden.
Eigenschaften
| Bedienelemente | Zum Ausrichten auf eine optimale Empfangsposition kann die Antenne im Wandhalter gedreht werden (Drehwinkel 360°). Bei einer Kabellänge von mehr als 300m sollte ein Antennenverstärker zwischengeschaltet werden. |
| Elektr. Anschlüsse | Koaxialkabel RG58 für Innen-/Außenmontage (N-Norm-Steckverbinder) Die Kabel können in jeder gewünschten Länge mit den benötigten Steckern und Buchsen konfektioniert und geliefert werden. |
| Antennenanschluss | Die Außenantenne AW02 wird auf Wunsch gegen Aufpreis anstelle einer Innenantenne geliefert. Es ist ggf. ein Adapterkabel N-Norm/SMB zum Anschluß der Funkuhr erforderlich. |
| Gehäuseform | Bruchsicheres Kunststoff-Spritzgußgehäuse, für den Außeneinsatz konzipiert N-Norm-Buchse geschützt im Rohrflansch montiert Gehäuse mit Moosgummiring abgedichtet (IP56) |
| Abmessungen | 245mm x 106mm x 68mm (B x H x T) |
| Temperaturbereich | -25°C ... +65°C |
| Garantie | 3 Jahre Herstellergarantie |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Downloads
Kurzinformation
Handbücher
- Handbuch (deutsch) zur Zeit nicht verfügbar.
- Manual (english) not available at current time.
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
- Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
