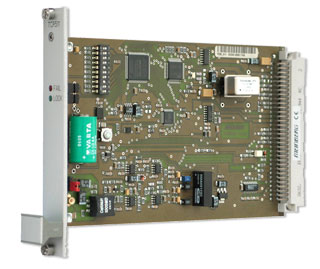

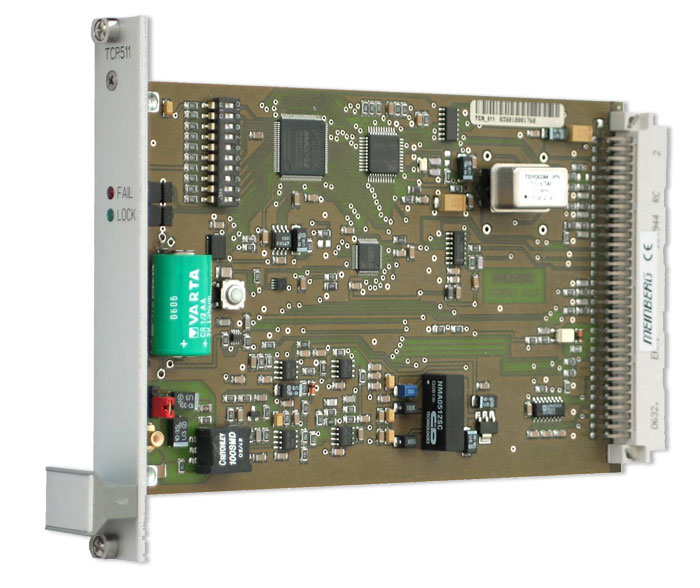

IMS - Modulare SynchronisationTCR511: IRIG Zeitcode-Empfänger (Europakarte)
Features
- 2 RS-232-Schnittstellen
- LED Statusanzeige
- DCF77-Simulation
- Empfang der Zeitinformation im IRIG-A/B oder AFNOR Format
-
TCR511 - Vorgängermodelle:
TCR510 :: IRIG Zeitcode-Empfänger (Europakarte)
TCR509 :: IRIG Zeitcode-Empfänger (Europakarte)
Produktbeschreibung
Die Europakarte TCR511 dient dem Empfang und der Decodierung der IRIG-Codes A133 und B123, sowie deren Umsetzung in ein serielles und ein DCF77 kompatibles Telegramm. Eine Zurückrechnung der empfangenen IRIG-Zeit auf UTC ist möglich. Die Karte ist mit einer batteriegepufferten Echtzeituhr ausgestattet. Die automatische Verstärkungsregelung des Empfängers ermöglicht die Decodierung von IRIG-Signalen mit einer Amplitude von 600mVss bis 8Vss. Das Mikroprozessorsystem der Karte ist mit einem Bootstrap-Loader und einem Flash-Speicher ausgestattet. Hierdurch können Software Updates mit dem Programm MBGFlash über die serielle Schnittstelle COM0 geladen werden.Eigenschaften
| Eingangssignale | moduliertes Zeitcode Signal,
Eingang galvanisch getrennt durch Übertrager,
Impedanz 50Ω, 600Ω, 5kΩ durch Jumper wählbar unmoduliertes (DC Level Shift) Zeitcode Signal, Eingang galvanisch getrennt durch Optokoppler |
| IRIG Time Code Eingang | IRIG-A133, A132, A003, A002, B123, B122, B003, B002 und AFNOR NFS 87-500 (andere Codes auf Anfrage) |
| Frequenzausgänge | 10MHz, 1MHz, 100kHz (TTL) Genauigkeit gegenüber Referenz 1 x 10-8 ( TCXO ), nach Synchronisation und 24h Betriebszeit |
| Pulsausgänge | Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200ms |
| Genauigkeit der Zeitbasis: | +/-10us gegenüber IRIG-Referenzmarker |
| Schnittstellen | zwei unabhängige RS232 Schnittstellen, Optional: COM1 als RS485 Schnittstelle. |
| Serielle Telegrammausgabe | Baudraten: 9600,19200, Datenformate: 8N1/7E2 Ausgabemodus: sekündlich oder auf Anfrage Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
| Abmessungen der Frontplatte | 4TE/3HE (20mm x 128mm) |
| Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 Subminiatur Koax HF-Steckverbinder (SMB) |
| Leistungsaufnahme | ca. 1,2 W / 3W ( TCXO / OCXO ) |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 10 Jahre mittels Lithiumbatterie |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 250mA / 600mA ( TCXO / OCXO ) |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
