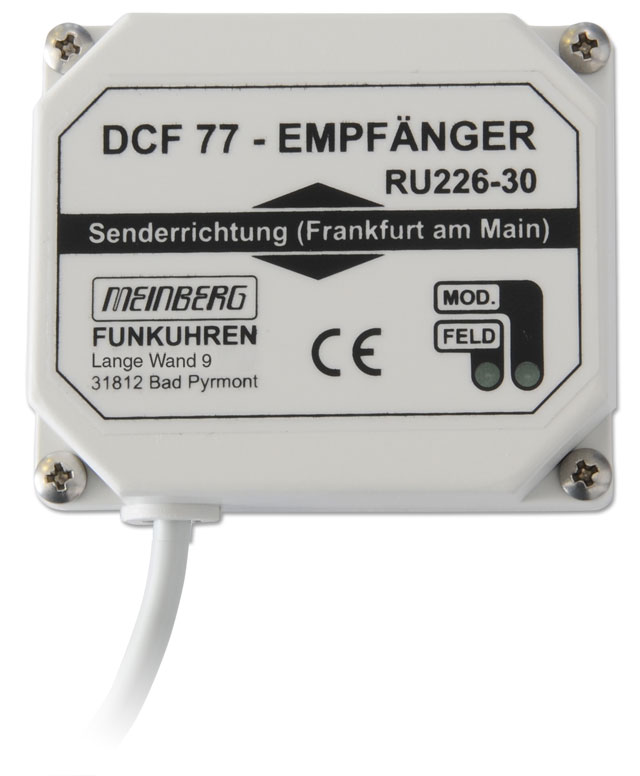

IMS - Modulare SynchronisationRU226: DCF77 Empfänger im Kompaktgehäuse
Features
- Geradeausempfänger mit Verstärkungsregelung
- Demodulierte Sekundenmarken
- LED-Anzeige für Modulation und Feldstärke
- Power-Down-Modus
- Integrierte Antenne
Produktbeschreibung
Eigenschaften
| Empfängertyp | Schmalbandiger Geradeausempfänger mit Verstärkungsregelung, Empfangsfrequenz: 77,5 kHz, Bandbreite: ca. 40 Hz |
| Antennentyp | Ferritantenne im Gehäuse integriert |
| Bedienelemente | Bei stationärer Installation sollte der Empfänger nach Vorgabe ausgerichtet werden (Querseite in Richtung Frankfurt am Main). Im normalen Anwendungsfall ist eine Montage mit einigem Abstand zu Metall und zu Fernseh- oder Computermonitoren ratsam. Bei metallnaher Montage ist mit einer Abnahme der Empfangsleistung (Dämpfung) zu rechnen. Durch die Feldverzerrung verbessert sich die Rundumcharakteristik der Antenne. In diesem Sonderfall ist immer ein Test erforderlich. |
| Pulsausgänge | Demodulierte Sekundenmarken zur Weiterverarbeitung TTL-Pegel bei 5V Versorgung: Vdd - 1V (high) typ. 0,1V (low) Impulslänge: 60...130ms (DCF-binär ''0'') 160...230ms (DCF-binär ''1'') |
| Elektr. Anschlüsse | 4-adriges Kabel Das Kabel kann in jeder gewünschten Länge konfektioniert und geliefert werden. |
| Betriebsspannung | 3,5 V ... 5 V |
| Gehäuseform | Bruchsicheres Kunststoff-Kleingehäuse |
| Stromaufnahme | ca. 10mA (Modulations- und Feldstärke LED an) ca. 1mA im Power-Down-Modus |
| Abmessungen | 60mm x 50mm x 20mm (L x B x H) |
| Temperaturbereich | 0°C ... +50°C |
| Lieferumfang | Doppelseitiges Klebe-Pad für Montage an glatten Flächen (z.B. Möbel/Fenster) Option: Gehäuse mit Silicon abgedichtet (IP54) |
| Garantie | 3 Jahre Herstellergarantie |
