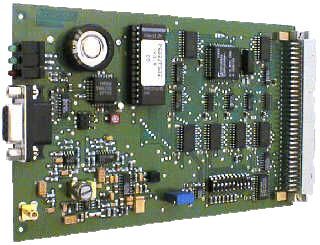

PC32E: DCF77 PC-Funkuhr (Europakarte)
Features
- AT96-/ISA96-Bus-Schnittstelle
- Sekunden- und Minutenimpulse (Option)
- Interruptfähig
- RS-232-Schnittstelle
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- Einstellbare Basisadresse
- Treiber Software für die meisten Betriebssysteme
Produktbeschreibung
Eigenschaften
Empfängertyp | Schmalbandiger DCF77 Synchronempfänger mit Verstärkungsregelung, Bandbreite ca. 40Hz |
Statusanzeigen |
Feldstärke: Durch LED angezeigt
Antennenausrichtung durch Anzeige der Feldstärke auf dem Monitor möglich Freilauf: Anzeige durch LED und Hilfsprogramm Modulation: Durch LED und Hilfsprogramm angezeigt |
Antennentyp | DCF77 Innenantenne AI01 |
Freilaufgenauigkeit | Genauigkeit der Quarzbasis nach mind. 24-stündigem synchronen Betrieb: ±1·10-6 |
Empfangskontrolle | Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme |
Datenformat der Rechnerschnittstelle | Binär, byteseriell |
Statusbyte | Information über Freilauf, Sommer- oder Winterzeit und Ankündigung der Umschaltung, Synchronisation seit letztem Reset, GMT/UTC-Zeit und Gültigkeit der Daten der Hardwareuhr |
Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 SMB-Subminiatur-Koaxial-Stecker |
Rechnerschnittstelle | AT96-/ISA96-Bus |
Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung) Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre) |
Betriebsspannung | +5 V DC |
Stromaufnahme | ca. 90mA |
Platinentyp | Europakarte |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Optionen | Sekunden- und Minutenimpulse, TTL-Pegel RS232-Schnittstelle |
