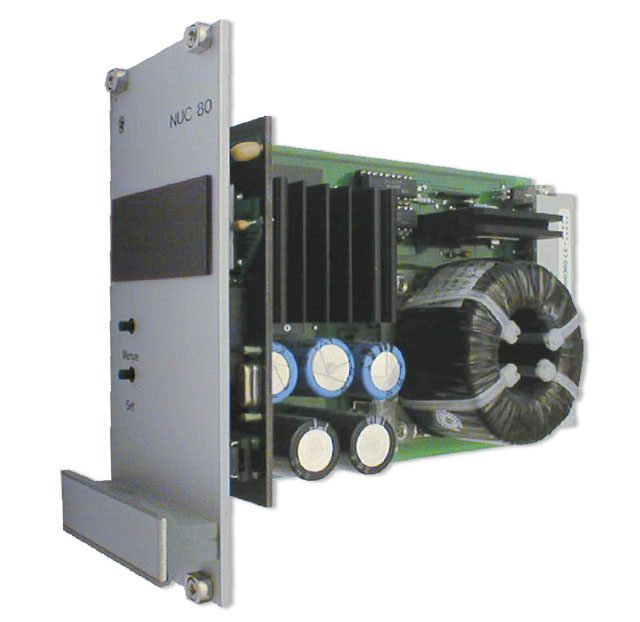

IMS - Modulare SynchronisationNUC80E: Nebenuhren Treiber-Karte (Europakarte)
Features
- Für max. 80 Nebenuhren und kaskadierbar
- Sekunden- und Minutenstromlinie, Impulsausgänge kurzschlußfest
- Alphanumerisches Display
- Nachführung der Nebenuhren
- Gepuffertes RAM
- Spannungsversorgung der Funkuhr
Produktbeschreibung
Eigenschaften
| Display | Achtstellige alphanumerische Punktmatrixanzeige, Ziffernhöhe 5mm |
| Bedienelemente | Zwei Taster für menügeführte Setzvorgänge |
| Pulsausgänge | Linien-Kurzschlußerkennung und Nachführung der Nebenuhren Potentialtrennung zwischen Leistungs- und Steuerteil Impulsspannung: 24V Impulsstrom: 0,6A max. Impulslänge: 1s (Minutenlinie), 0,5s (Sekundenlinie) Impulsausgänge kurzschlußfest |
| Schnittstellen | Passiver 20mA-Eingang |
| Serielle Telegrammausgabe | Baudrate: 9600 Baud Datenformat: 7E2 |
| Störmeldeausgang | Aktiv bei Linienkurzschluß oder fehlerhafter Ansteuerung |
| Abmessungen der Frontplatte | 12TE/3HE (60mm x 128mm) |
| Elektr. Anschlüsse | Mischleiste Bauform F (24-polig) und Bauform H (7-polig) nach DIN 41612 |
| Betriebsspannung | Eingang: 230V/50Hz Ausgang: +5V, 350mA (Versorgung der Funkuhr) |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
