IMS - Modulare SynchronisationMBGPROTOSIM: NTP / PTP Simulationssoftware
Features
- Simulation von Netzwerkteilnehmern mit jeweils eigener MAC- und IP-Adresse
- Dynamische Adressauflösung mittels ARP (IPv4) und NDP (IPv6)
- Simulation von VLANs mit eigener ID und Priorität
- NTP: Simulation von Servern und/oder Clients im Netzwerk
PTP: Simulation von Unicast/Multicast Mastern und/oder Slaves im Netzwerk
Simulation von großen Clientgruppen zum Erzeugen von Lasten
Simulation von Ausfällen in konfigurierbarer Dauer - Umfangreiche Konfigurationsmöglichkeiten jedes simulierten Clients
Speichern/Laden einzelner Konfigurationen zur wiederholten Ausführung von Tests - Paketlaufzeitanalyse (Slave-to-Master/Master-to-Slave)
Detaillierte Analyse der Simulation durch statistische Aufzeichnung - Ermöglicht die Nutzung verschiedener Netzwerkinterfaces zur Verteilung der Last

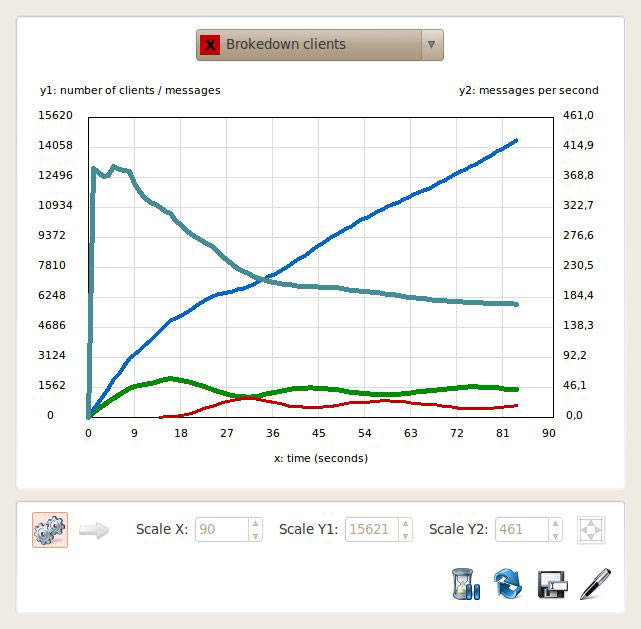

- Zeichnung von Diagrammen während der Laufzeit
- Datums- und Schaltsekundensimulation
Produktbeschreibung
Das Softwarepaket wird mit zwei USB-Sticks ausgeliefert: Einer der USB-Sticks kann genutzt werden, um auf nahezu jedem PC ein linuxbasiertes Live-System zu booten, von welchem Sie die Simulationssoftware starten können. Der andere USB-Stick enthält den Lizenzschlüssel. Durch das Booten des Live-Systems werden die Daten auf Ihrem PC/Server nicht verändert, sodass Ihre Hardware nur für die Dauer der Simulation in einen flexiblen und funktionsreichen NTP-/PTP-Simulator verwandelt wird und anschließend wieder wie zuvor genutzt werden kann.
Die Software ermöglicht das Erstellen einiger weniger Netzwerkteilnehmer für einen generellen Funktionstest Ihrer Implementierung, sowie Performance-Tests durch die massenhafte Simulation von Clients ohne diese nur für den Test tatsächlich installieren zu müssen.
Screenshots
|

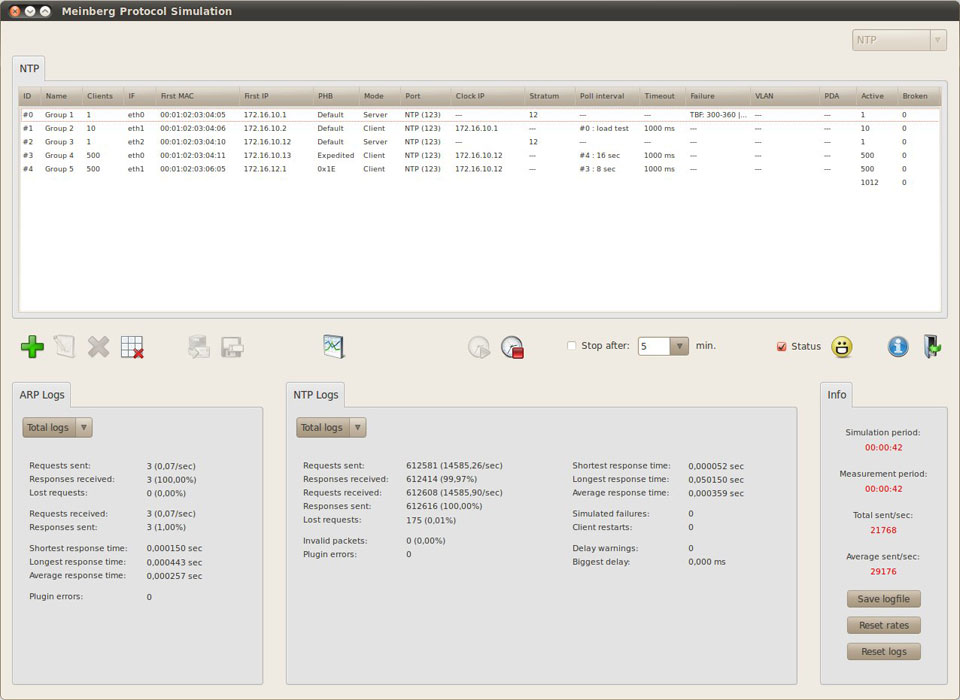

Hauptdialog
Dies ist der Hauptdialog der Meinberg Simulationssoftware. Am oberen rechten Fensterrand finden Sie die Protokollauswahlbox. Darunter wird Ihnen die aktuelle Gruppenkonfiguration in Form einer Liste angezeigt. Das Hauptmenü der Software befindet sich in der Mitte des Fensters. Statistiken und Logs der aktuellen Simulation werden im unteren Fensterbereich angezeigt. |
|

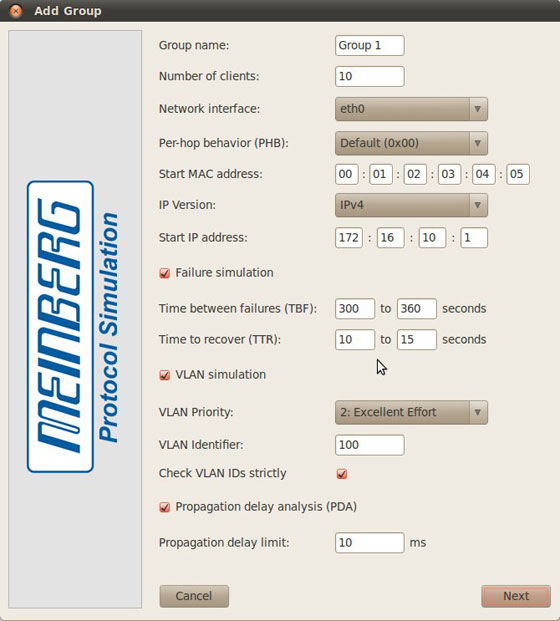

Standardparameterkonfiguration
Dieser Dialog zeigt die Konfiguration der Standardparameter, welche für jede Simulationsgruppe vorgenommen werden muss. Hier können das Netzwerkinterface, die IP-Version oder die simulierte IP- und MAC-Adresse, sowie spezielle Features wie die Ausfallsimulation, die VLAN Simulation oder die Paketlaufzeitanalyse konfiguriert werden. |
|

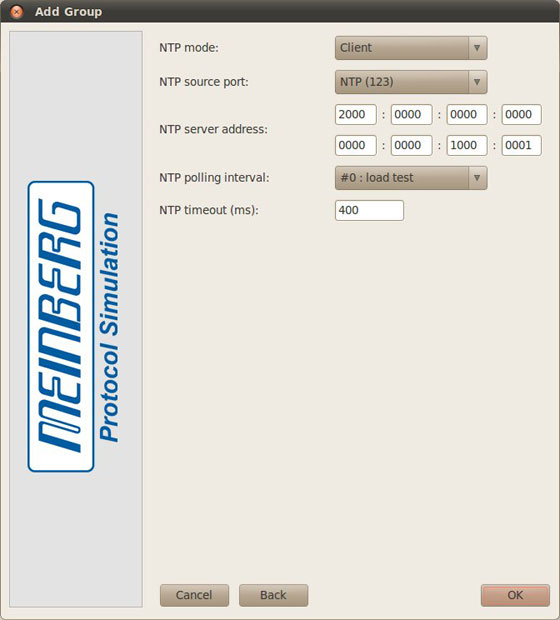

Erzeugung von NTP Clients
Mit der hier dargestellten Konfiguration erstellt der Benutzer NTP Clients im Load Test Modus. Im Load Test Modus stellt ein NTP Client sofort nachdem er auf eine vorangegangene Anfrage eine Antwort erhalten hat eine neue Anfrage. Auf diese Weise kann ein NTP Server mit mehreren 1000 Anfragen pro Sekunde unter extreme Last gestellt werden. |
|

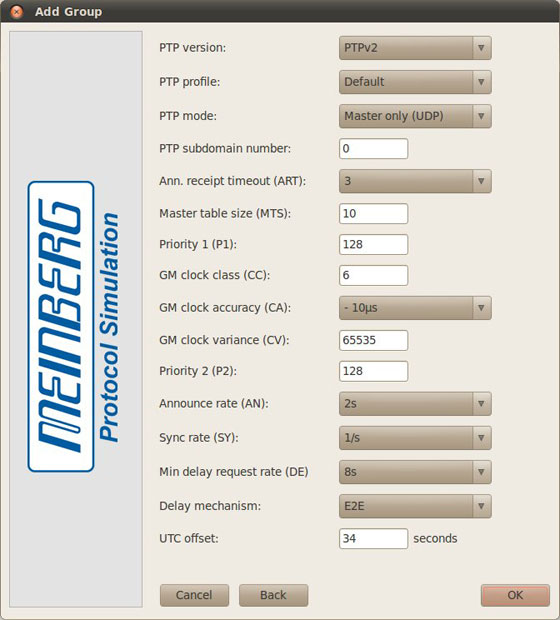

Erzeugung eines PTP Multicast Masters
In diesem Fall wird ein standardmäßiger PTPv2 Multicast Master auf Layer-3-Ebene mit dem Delay Mechanismus E2E erstellt. Neben den Standardparametern für Multicast Slaves, können für Master zudem die für den Best-Master-Clock-Algorithmus entscheidenden Parameter wie z.B. Prioritäten oder die Clock Class konfiguriert werden. |
|

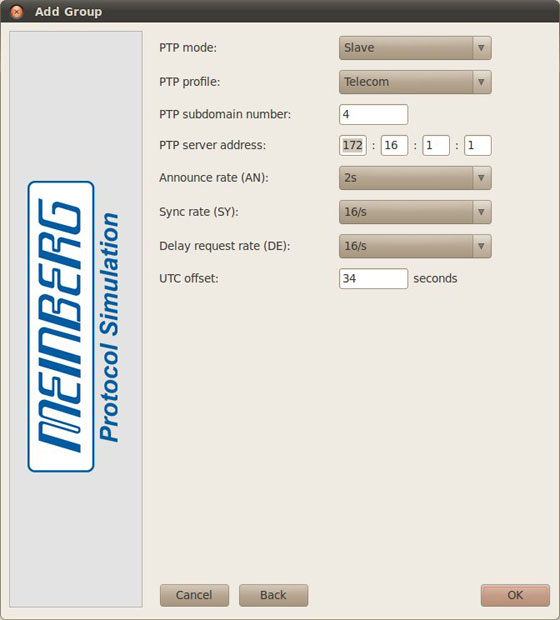

Erzeugung von PTP Unicast Slaves
Mit der in diesem Bild dargestellten Konfiguration erzeugt der Benutzer PTP Unicast Slaves im Telecom Profil. Die Subdomain Nummer und die Message Raten werden automatisch für das Telecom Profil konfiguriert, können aber anschließend manuell geändert werden. |
Eigenschaften
| Betriebssystem | Debian 6 - 64 bit Linux Live System (im Lieferumfang enthalten). Auch auf anderen Linux-Systemen einsetzbar.
Systemvoraussetzungen:
|
| Software Lizenz | 2 - Jahreslizenz (24 Monate) mit
|
| Unterstützte Modis |
|
| Konfiguration |
|
| NTP Parameter |
|
| PTP Parameter |
|
