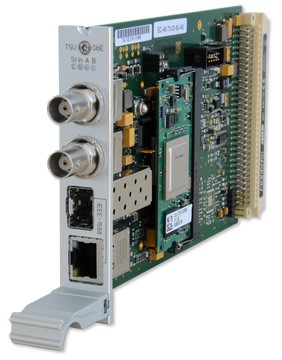

IMS - Modulare SynchronisationTSU-GbE: PTP / SyncE / Hardware NTP Interface
Features
- Kompatibel mit der Meinberg IMS Platform
- High Power Dual Core CPU
- LED Statusanzeige für Initialisierungsphase, Error und PTP Modus
- PTP - Betriebsarten: Layer 2 / Layer 3 / E2E / P2P
- 1-Step und 2-Step im Master- und Slave Modus
- SyncE - Synchronous Ethernet
- Time Stamp Genauigkeit < 10 Nanosekunden
- Multi-Profile Support
(Default, Power, Telecom, SMPTE) - Gigabit Ethernet SFP/RJ45 Combo Port
- 2 BNC Ausgänge für 1 PPS,10 MHz oder 2048 kHz
Produktbeschreibung
Eine Vielzahl von IEEE 1588-Slave-Geräten oder NTP Clients aus verschiedenen Industrien können mit der TSU-GbE synchronisiert werden - auch über IPv6-Netzwerke. Beispielsweise eNodeBs für LTE-Basisstationen, Linux-Server in Finanzbereich für den Hochfrequenzhandel und bei Börsen, IEEE 1588 kompatible IEDs im Kraftwerksumfeld oder IP-vernetzte Audio / Video-Geräte in Rundfunkstudios.
Die Synchronous Ethernet Funktion (SyncE) sorgt für eine hochgenaue Frequenzübertragung über Ethernet-Netzwerke. Die Karte kann entweder verwendet werden, um ein SyncE Signal vom Netz als Quelle zu nehmen oder ein SyncE Signal als Master zu generieren.
Eigenschaften
| Unterstützte PTP Profile |
Default:
- IEEE 1588v2 (PTPv2) Power: - IEC/IEEE 61850-9-3 - IEEE C37.238-2011 - IEEE C37.238-2017 Telecom: - ITU-T G.8265.1 Frequency - ITU-T G.8275.1 Phase/Time - ITU-T G.8275.2 Phase/Time Broadcast: - SMPTE ST 2059-2 - AES67 Media Profile AVB/TSN: - IEEE 802.1AS |
| NTP Modus | NTP Server Modus (10 ns Zeitstempel Genauigkeit) |
| 1588 Clock Modus | 1-Step, 2-Step im Master und Slave Modus |
| PTP Modis | Multicast Layer 2 (IEEE 802.3)
Multicast/Unicast Layer 3 (UDP IPv4/IPv6) E2E / P2P Delay Mechanismus Bis zu 128 Nachrichten/Sekunde je Client |
| Synchronous Ethernet | Master- und Slave-Fähigkeit
Konform zu ITU-T G.8261, G.8262 und G.8264 Ethernet-Synchronisierung Messaging Channel (ESMC) |
| Prozessortyp | CPU: 1 GHz Dual Core ARM |
| Netzwerkprotokolle | IPv4, IPv6
DHCP, DHCPv6 DSCP IEEE 802.1q VLAN filtering/tagging |
| Ausgangssignale | 2x BNC (50 Ohm) Anschlüsse
Konfigurierbare Signale (von der Backplane abgenommen) 1 PPS, 10 MHz, 2048 kHz |
| Verfügbare Netzwerkanschlüsse |
Combo Port: *
1 x 100/1000BASE-T RJ45 1 x GBIT SFP - Slot * Die beiden Netzwerkverbindungen sind einer physikalischen Schnittstelle zugeordnet. |
| Unterstützte Modelle | LANTIME M900
IMS - LANTIME M400, M1000, M3000 |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Downloads
Kurzinformation
Handbücher
- Handbuch (deutsch) zur Zeit nicht verfügbar.
- Manual (english) not available at current time.
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
- Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
