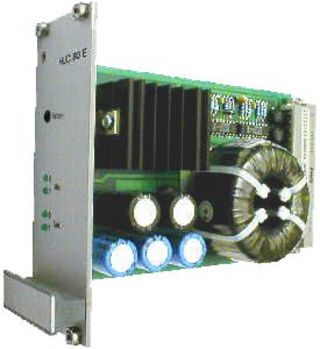

IMS - Modulare SynchronisationHUC80E: Nebenuhrentreiber (Europakarte)
Features
- Für max. 80 Nebenuhren
- Impulsspannung 12V oder 24V umschaltbar
- Sekunden- und Minutenstromlinie mit Kontroll LEDs
- Impulsausgänge kurzschlußfest
- Spannungsversorgung der Funkuhr
Produktbeschreibung
Eigenschaften
| Bedienelemente | Taster zum Setzen der Nebenuhrenlinie |
| Pulsausgänge | Impulsspannung: 12V/24V umschaltbar Impulsstrom: 0,6A max. (24V), 1,2A max. (12V) Impulslänge: 1s (Minutenlinie), 0,5s (Sekundenlinie) Impulsausgänge kurzschlußfest |
| Abmessungen der Frontplatte | 10TE/3HE (50mm x 128mm) |
| Elektr. Anschlüsse | Mischleiste Bauform F (24-polig) und Bauform H (7-polig) nach DIN 41612 |
| Betriebsspannung | Eingang: 230V/50Hz Ausgang: +5V, 350mA (Versorgung der Funkuhr) |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Downloads
Kurzinformation
Handbücher
- Manual (english) not available at current time.
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
- Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
