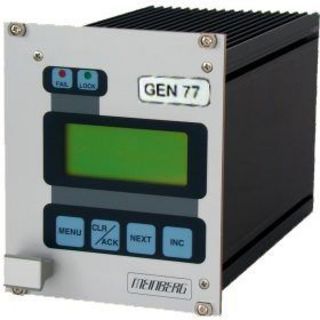

IMS - Modulare SynchronisationGEN77: DCF77 Code-Generator (Europakarte)
Features
- Schaltsekundenankündigung
- Sommerzeitumschaltung
- Amplituden- und Phasenmodulation
- TCXO Referenzfrequenz
Produktbeschreibung
Der Codegenerator GEN77 erzeugt alle Signale, die zur Steuerung oder Simulation eines DCF77-kompatiblen Senders benötigt werden: 77.5 kHz - Referenz für das Trägersignal, Sekundenmarken zur Erzeugung der Amplitudenmodulation, PZF-Impulse und PZF-Fenster zur Erzeugung der Phasenmodulation. Alle Ausgangssignale werden von einer einzigen 10 MHz - Referenzfrequenz abgeleitet. Diese Referenzfrequenz kann entweder dem Quarzoszillator auf der Baugruppe (TCXO, optional auch OCXO) entnommen oder extern zugeführt werden. Der Sekundenbeginn kann über einen Impulseingang mit einem externen Signal synchronisiert werden.Eigenschaften
| Display | LC-Display, 4 x 16 Zeichen |
| Bedienelemente | Mit vier Tastern können Betriebsparameter kontrolliert und geändert werden. Parametrierung: Beginn und Ende der Sommerzeit können über einen einfachen, parametrierbaren Algorithmus Jahr für Jahr automatisch berechnet oder für das laufende Jahr fest eingegeben werden. Das Datum zur Einfügung der nächsten Schaltsekunde kann ebenfalls parametriert werden. Das System GEN77 erzeugt dann zum korrekten Zeitpunkt sowohl die Ankündigung der Schaltsekunde als auch die Schaltsekunde selbst. 16 TTL-Eingänge der Baugruppe bestimmen die Länge der AM-Sekundenmarken 0 bis 15, die von der PTB zum Teil zur Übertragung von Betriebsdaten genutzt werden. |
| Schnittstellen | Eine serielle RS232-Schnittstelle, menügeführt einstellbar |
| Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 |
| Abmessungen der Frontplatte | 21TE/3HE (106 mm x 128 mm), mit integrierter Folientastatur |
| Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 |
| Leistungsaufnahme | 1,5 W |
| Betriebsspannung | +5V +12V (nur bei OCXO notwendig) |
| Stromaufnahme | +5V, ca. 300mA +12V, ca. 50mA (nur bei OCXO notwendig) |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Optionen | Auch als bertriebsbereites Komplettgerät GEN77TGP erhältlich. |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
