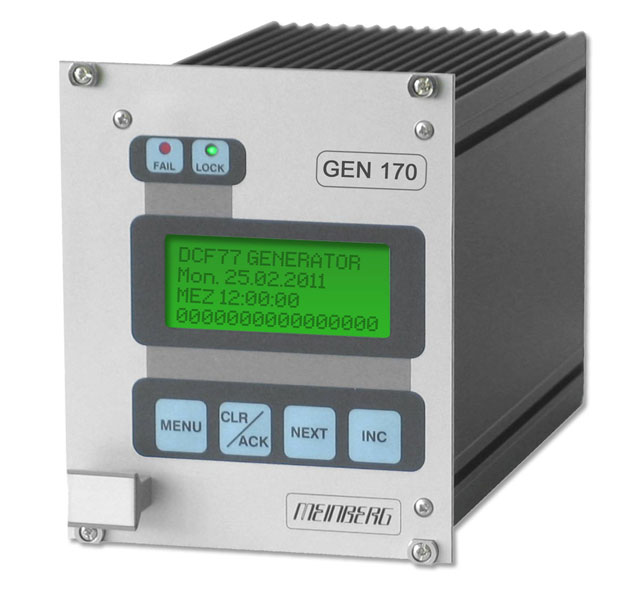

GEN170: DCF77 Code-Generator (Europakarte)
Features
- Schaltsekundenankündigung
- Sommerzeitumschaltung
- Amplituden- und Phasenmodulation
- TCXO Referenzfrequenz
-
GEN170 - Vorgängermodelle:
GEN77 :: DCF77 Code-Generator (Europakarte)
Produktbeschreibung
Erzeugte Signale:
- 77.5 kHz - Referenz für das Trägersignal
- Sekundenmarken zur Erzeugung der Amplitudenmodulation
- PZF - Impulse und PZF-Fenster zur Erzeugung der Phasenmodulation
- Pulse-per-Second (PPS) Ausgabe
Datum und Uhrzeit der Baugruppe werden intern als UTC-Zeit geführt. Über einen parametrierbaren Offset wird die UTC-Zeit in die Ortszeit umgerechnet, die zur Erzeugung der codierten Zeitinformation herangezogen wird. Beginn und Ende der Sommerzeit können über einen einfachen, parametrierbaren Algorithmus Jahr für Jahr automatisch berechnet oder für das laufende Jahr fest eingegeben werden.
Das Datum zur Einfügung der nächsten Schaltsekunde kann ebenfalls parametriert werden. Das System GEN170 erzeugt dann zum korrekten Zeitpunkt sowohl die Ankündigung der Schaltsekunde als auch die Schaltsekunde selbst.
Eigenschaften
Display | LC-Display, 4 x 16 Zeichen |
Bedienelemente | Mit vier Tastern können Betriebsparameter kontrolliert und geändert werden. Parametrierung: Beginn und Ende der Sommerzeit können über einen einfachen, parametrierbaren Algorithmus Jahr für Jahr automatisch berechnet oder für das laufende Jahr fest eingegeben werden. Das Datum zur Einfügung der nächsten Schaltsekunde kann ebenfalls parametriert werden. Das System GEN77 erzeugt dann zum korrekten Zeitpunkt sowohl die Ankündigung der Schaltsekunde als auch die Schaltsekunde selbst. 16 TTL-Eingänge der Baugruppe bestimmen die Länge der AM-Sekundenmarken 0 bis 15, die von der PTB zum Teil zur Übertragung von Betriebsdaten genutzt werden. |
Schnittstellen | Eine serielle RS232-Schnittstelle, menügeführt einstellbar |
Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 |
Abmessungen der Frontplatte | 21TE/3HE (106 mm x 128 mm), mit integrierter Folientastatur |
Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 |
Leistungsaufnahme | 1,5 W |
Betriebsspannung | +5V +12V (nur bei OCXO notwendig) |
Stromaufnahme | +5V, ca. 300mA +12V, ca. 50mA (nur bei OCXO notwendig) |
Platinentyp | Europakarte |
Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Garantie | 3 Jahre Herstellergarantie |
Optionen | Auch als bertriebsbereites Komplettgerät GEN77TGP erhältlich. |
RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
