IMS - Modulare SynchronisationFDM511: Netzfrequenzanalyse in 50/60Hz Versorgungsnetzen
Features
- Überwachung der Netzfrequenz
- Vorgeschalteter GPS, GLN oder PZF Empfänger als Referenz
- 2 Analog-Ausgänge zur Ausgabe der Abweichung vom Sollwert
- 5mm LED Display (optional)
- RS232-Schnittstelle zur Ausgabe der Messwerte
- Berechnung der Uhrzeit aus der Netzfrequenz
-
FDM511 - Vorgängermodelle:
FDM509 :: Netzfrequenzanalyse in 50/60Hz Versorgungsnetzen
Produktbeschreibung
Eine vorgeschaltete Referenz liefert eine 10MHz Frequenz, ein serielles Zeittelegramm sowie einen Sekundenimpuls.Diese Signale bestimmen auch die Genauigkeit der Messwerte. Neben der Berechnung der Frequenz wird auch die Uhrzeit aus der Netzfrequenz abgeleitet. Die Abweichung dieser berechneten Uhrzeit (PLT) von der Referenzzeit (REF) ist die Zeitdifferenz (TD). Diese Zeitdifferenz wird ebenso wie die ermittelte Frequenz über eine serielle Schnittstelle ausgegeben und kann zusätzlich auch als analoger Spannungswert über einen DAC ausgegeben werden.
Das Mikroprozessorsystem der Karte ist mit einem Bootstrap-Loader und einem Flash-Speicher ausgestattet. Hierdurch können Software Updates mit dem Programm MBGFlash über die serielle Schnittstelle COM0 geladen werden.

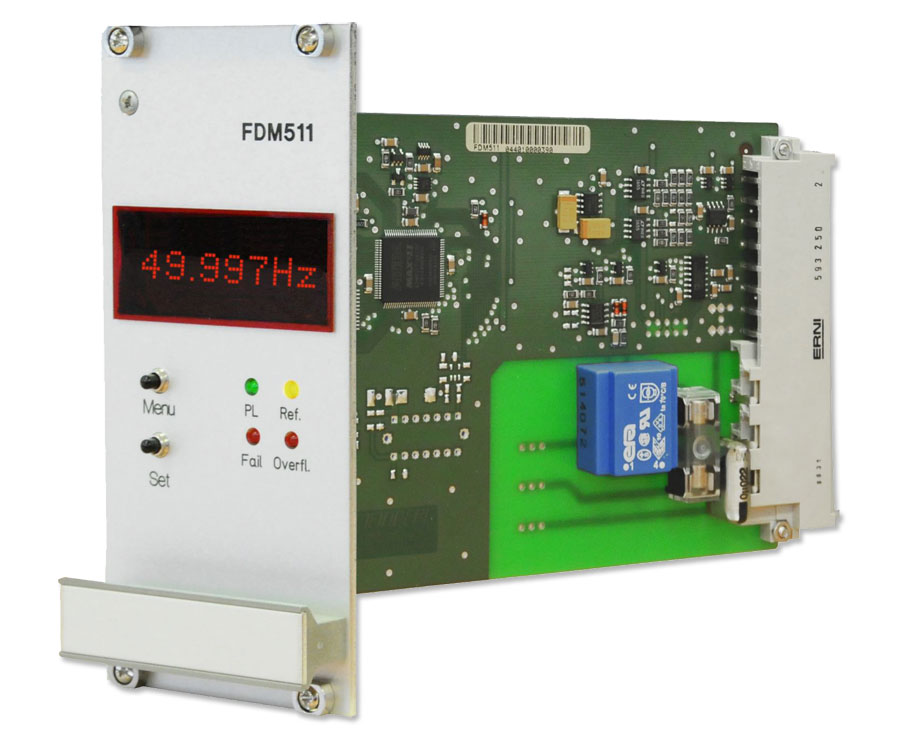

Achtung: Die abgebildete FDM511 ist mit einem optionalen LED-Display ausgestattet, die Standard-Version der FDM511 hat kein Display!
Eigenschaften
| Display | Achtstellige alphanumerische Punktmatrixanzeige, Ziffernhöhe 5mm |
| Eingangssignale | 10MHz, serielles Zeittelegramm (über COM1), PPS Netzfrequenz, 70 - 270VAC, 50Hz oder 60Hz |
| Schnittstellen | Zwei unabhängige serielle RS232-Schnittstellen, COM0 und COM1 Baudrate: 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8N1, 8N2, 8E1, 7O2, 8O1 Ausgabe und Mittelung sekündlich Ausgabetelegramm: Es werden die Frequenz, Frequenzabweichung, Referenzzeit, Power-Line-Zeit sowie die Zeitabweichung in 3 wählbaren Formaten ausgegeben. Die möglichen Formate sind:
STANDARD FDM String:
SHORT FDM String:
AREVA FDM String: |
| Genauigkeit der Messwerte | Frequenz: Genauigkeit der Referenz: (10MHz) ±1mHz Differenzzeit: Genauigkeit der Referenz: (PPS) ±1ms |
| Analogausgänge | 2 analoge Ausgänge zur Langzeitaufzeichnung (Zeitabweichung und/oder Frequenzabweichung), Bereich: -2,5V ... +2,5V, Auflösung: 16Bit |
| Abmessungen der Frontplatte | ohne Display: 8TE/3HE (40mm x 128mm) mit Display: 12TE/3HE (60mm x 128mm) |
| Elektr. Anschlüsse | Mischleiste Bauform F (24-polig) und Bauform H (7-polig) nach DIN 41612 optional: Kaltgerätebuchse in der Frontplatte |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 180mA |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
| Optionen | 8-stelliges 5mm Dot-Matrix Display zur Anzeige der Messwerte sowie zur Konfiguration 10/100MBit Netzwerkanschluß (RJ45) zur Überwachung der Messwerte im Netzwerk Netzspannungszuführung über Kaltgerätebuchse in der Frontplatte Externes Großdisplay zur Anzeige der Messwerte einer FDM511: DU35K/FDM |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
