FDM509: Netzfrequenzanalyse in 50/60Hz Versorgungsnetzen

Die Baugruppe FDM509 dient der Berechnung der Netzfrequenz sowie zur Überwachung der Frequenzabweichung und der Drift in 50/60Hz Netzen.

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Dieses Produkt wurde ersetzt durch: FDM

Features

Garantie - Jahre: 2 RoHS konform
  • Überwachung der Netzfrequenz
  • Vorgeschaltete GPS167 oder PZF509 als Referenz
  • 2 Analog-Ausgänge zur Ausgabe der Abweichung vom Sollwert
  • RS232-Schnittstelle zur Ausgabe der Messwerte
  • Berechnung der Uhrzeit aus der Netzfrequenz




Produktbeschreibung

Eine vorgeschaltete Referenz liefert eine 10MHz Frequenz, ein serielles Zeittelegramm sowie einen Sekundenimpuls.

Diese Signale bestimmen auch die Genauigkeit der Messwerte. Neben der Berechnung der Frequenz wird auch die Uhrzeit aus der Netzfrequenz abgeleitet. Die Abweichung dieser berechneten Uhrzeit (PLT) von der Referenzzeit (REF) ist die Zeitdifferenz (TD). Diese Zeitdifferenz wird ebenso wie die ermittelte Frequenz über eine serielle Schnittstelle ausgegeben und kann zusätzlich auch als analoger Spannungswert über einen DAC ausgegeben werden.

Das Mikroprozessorsystem der Karte ist mit einem Bootstrap-Loader und einem Flash-Speicher ausgestattet. Hierdurch können Software Updates mit dem Programm MBGFlash über die serielle Schnittstelle COM0 geladen werden.

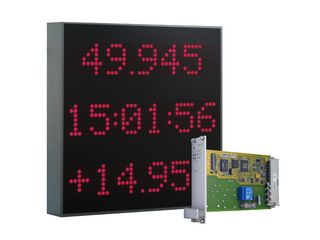

Bitte beachten Sie, daß das abgebildete Display nicht im Lieferumfang enthalten ist und gesondert bestellt werden muß. Details zum Display erfahren Sie auf der DU35K Produktseite.



Eigenschaften

Eingangssignale 10MHz, serielles Zeittelegramm (über COM1), PPS
Netzfrequenz, 70 - 270VAC, 50Hz oder 60Hz
Schnittstellen Zwei unabhängige serielle RS232-Schnittstellen
COM0: 9600 oder 19200 Baud, Datenformat: 7E2 oder 8N1
COM1: 19200 Baud, Datenformat: 8N1
Ausgabe und Mittelung sekündlich oder minütlich
Ausgabetelegramm: Es werden die Frequenz, Frequenzabweichung, Referenzzeit, Power-Line-Zeit sowie die Zeitabweichung ausgegeben. Das Format ist:
F:49.984 FD:-00.016 REF:15:03:30 PLT:15:03:30.368 TD:+00.368[CR][LF]
Genauigkeit der Messwerte Frequenz: Genauigkeit der Referenz: (10MHz) ±1mHz
Differenzzeit: Genauigkeit der Referenz: (PPS) ±1ms
Analogausgänge 2 analoge Ausgänge zur Langzeitaufzeichnung (Zeitabweichung und/oder Frequenzabweichung),
Bereich: -2,5V ... +2,5V, Auflösung: 16Bit
Abmessungen der Frontplatte 8TE/3HE (40mm x 128mm)
Elektr. Anschlüsse Mischleiste Bauform F (24-polig) und Bauform H (7-polig) nach DIN 41612
optional: Kaltgerätebuchse in der Frontplatte
Betriebsspannung +5 V DC
Stromaufnahme ca. 180mA
Platinentyp Europakarte
Platinenformat 160 mm x 100 mm, 1,5 mm Epoxy
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Optionen Netzspannungszuführung über Kaltgerätebuchse in der Frontplatte
Hardware- und Softwareänderungen nach Kundenspezifikation
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
