Optimale Platzierung einer Meinberg GPS-Antenne

Es gibt zwei Möglichkeiten, eine GPS-Antenne zu installieren:

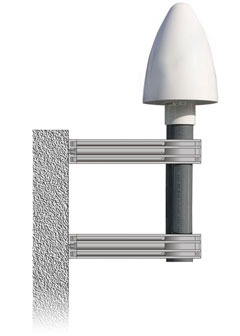

1. Wandmontage
2. Mastmontage

In beiden Fällen sollten die montierten Antennen jedoch eine freie Sicht auf den Himmel haben. Zum besseren Verständnis lesen Sie bitte den folgenden Artikel über die optimale Positionierung von GPS-Antennen.

Wir möchten zeigen, wie sich ein Hindernis auf den GPS-Signalempfang auswirken kann, wenn zum Beispiel eine Seitenwand die freie Sicht einer Antenne auf den Himmel verdeckt.

Versuchsaufbau

Zu diesem Zweck haben wir eine Meinberg GPSANT: GPS Antennen/Konvertereinheit mit einem Überspannungsschutz auf einem Dach neben einer 3,6 m hohen Wand aufgestellt. Anschließend wurde die Antenne schrittweise in 1 m-Schritten von der Wand wegbewegt. Die entsprechenden GPS-Empfangsdaten wurden in einem Zeitintervall von 24 Stunden an jeder Antennenposition mit einer speziellen Meinberg-Überwachungssoftware GPSMon32 abgetastet. Für eine visuelle Inspektion des Versuchsaufbaus siehe Abbildung 1.

Abbildung 1: Antennenabstände von der Wand [m].

Ergebnis:

Beim Abtasten des GPS-Signalempfangs mit GPSMon32 wurden die aufgezeichneten Satellitendaten verarbeitet und grafisch dargestellt. Die resultierenden Graphen für jeden Antennenstandort in [m] Abstand von der Wand sind in der Abbildung 2 dargestellt.

Abbildung 2: Korrespondierende Diagramme eines GPS-Signals, das mit der Software GPSMon32 im Abstand von 24 Stunden abgetastet wurde.

Wie in Abbildung 2 zu sehen ist, gibt es auf der abgeschirmten Seite keinen GPS-Empfang an der Position 0m, die direkt an der Wand liegt. Wenn die Antenne allmählich einem freien Blick ausgesetzt wird, erholt sich die Signalabdeckung entsprechend. Wenn die Antenne allmählich einem freien Blick ausgesetzt wird, erholt sich die Signalabdeckung entsprechend (Diagramme 1 m -11 m). Nach unseren Erfahrungen ist ein Winkel von etwa 70° zwischen Antenne und abschirmendem Objekt (siehe Abbildung 1, Position 11) eine gute Faustformel für einen ungestörten GPS-Empfang.

GPSMon32 - Software-Einstellungen

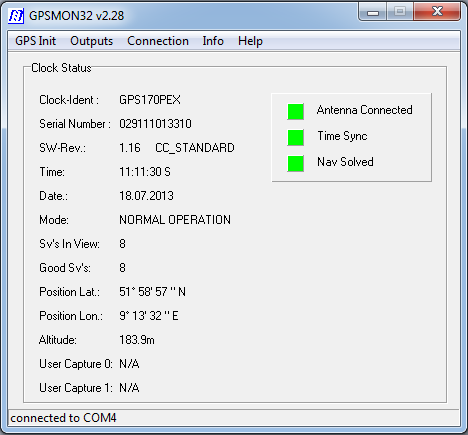

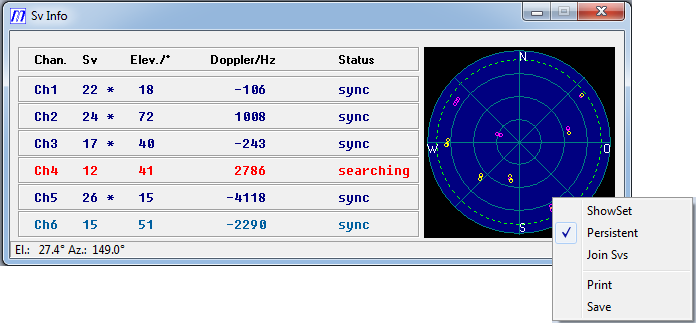

Um das GPS-Signal Ihrer Antenne abtasten und darstellen zu können, stellen Sie bitte sicher, dass Sie die Software GPSMon32 in der Version 2.28 oder höher verwenden (Abbildung 3). Die neueste Version kann hier heruntergeladen werden. Führen Sie die ".exe"-Datei aus und wählen Sie das Menü "Info -> Verwendete Sv's", klicken Sie mit der rechten Maustaste in die Grafik und wählen Sie "Persistent" aus einem Dropdown-Menü (klicken Sie zum Vergrößern auf Abbildung 4).

Abtastung von GPS-Daten über das Lantime Webinterface

Ein Lantime-Webinterface ist eine weitere Möglichkeit, die GPS-Signalanzeige einer Antenne zu protokollieren und anzuzeigen. Um dies zu aktivieren, loggen Sie sich in ein Webinterface ein, navigieren Sie zu der Seite Uhr -> Menü: Sonstiges und aktivieren Sie die Option "Satellitensichtbarkeit protokollieren". Speichern Sie zuerst die Einstellungen und das Fenster "Logged Satellite Visibility" sollte im Menü erscheinen (siehe Abbildung 6 für Details).

Wir empfehlen dringend die Verwendung von GPSMon32 oder der oben genannten Webinterface-Funktion, insbesondere wenn eine GPS-Uhr nicht synchronisiert oder ein schwaches GPS-Signal auftritt.

GPS-Antenne: Troubleshooting

Was ist zu tun, wenn sich eine Referenzuhr nicht mit einem GPS-Signal synchronisiert?

• Prüfen Sie, ob das Antennenkabel angeschlossen ist.
• Prüfen Sie die Spannung an einem BNC-Anschluss. Im Normalzustand muss sie 15-18 V DC betragen.
• Überprüfen Sie die Platzierung der GPS-Antenne. Für einen optimalen GPS-Signalempfang sollte die Antenne an einem Ort mit freiem Blick zum Himmel stehen, NICHT in einem geschlossenen Raum.
• Versuchen Sie den Anschluss mit dem anderen mitgelieferten Antennenkabel.
• Um einen Kurzschluss in der Verbindung festzustellen, messen Sie einen Widerstand.
• Tauschen Sie das Kurzschlusskabel aus und schließen Sie die Antenne richtig an.
• Suchen Sie die IP-Adresse von lantime über die Anzeige in den Netzwerkkonfigurationen.
• Loggen Sie sich in ein Webinterface mit den Zugangsdaten: root/timeserver ein.
• Aktivieren Sie im Menü "Receiver" die Option Log Satellite Visibility und beobachten Sie das empfangene GPS-Signal.
