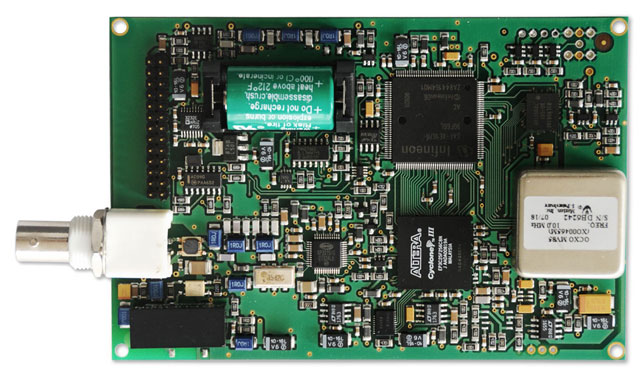

GPS162: GPS Empfänger OEM Board
Features
- Diverse Oszillatoroptionen
- Sekundenimpulse
- 2 RS-232-Schnittstellen
- Statusausgänge
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Galvanische Trennung des Antennenkreises
- Remote Control über mitgelieferte PC-Software (COM0)
- Normalfrequenzausgänge Sinus und TTL
- Flash-EPROM mit Bootstrap Loader
Produktbeschreibung
Die Baugruppe GPS162 dient zur Generierung von GPS-disziplinierten Normalfrequenzen und Sekundenimpulsen, wodurch sie besonders für Synchronisationsaufgaben geeignet ist. Um unterschiedliche Genauigkeitsanforderungen an die Frequenzausgänge kosteneffizient realisieren zu können, kann die Satellitenfunkuhr GPS162 mit verschiedenen Hauptoszillatoren (siehe Oszillatorliste, außer Rubidium) bestückt werden.Das Modul verfügt über zwei RS232 Schnittstellen und Statusausgänge. Durch seine kompakte Bauform läßt sich der OEM GPS Empfänger GPS162 einfach in die Applikation des Anwenders integrieren.
Eigenschaften
Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
Statusanzeigen | Zwei TTL-Ausgänge (Lock und Fail) zeigen den Status der Funkuhr an |
Antennentyp | Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht. |
Synchronisationszeit | Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten |
Frequenzausgänge | 10 MHz mit TTL-Pegel an 50 Ohm und als Sinus 0.6 Veff an 50 Ohm Phasenstarre Kopplung an den Sekundenimpuls (PPS) mit OCXO MQ oder OCXO HQ |
Pulsausgänge | High- und low-aktive Sekundenimpulse (PPS), TTL-Pegel an 50 Ohm, Impulslänge 200 ms |
Genauigkeit der Ausgangspulse | < ± 250ns (TCXO / OCXO LQ), < ± 100ns (OCXO MQ / OCXO HQ) |
Schnittstellen | Zwei unabhängige serielle RS232-Schnittstellen |
Serielle Telegrammausgabe | Baudrate: 300 bis 19200 Baud
Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Zeittelegramme:Meinberg Standard, Meinberg GPS, SAT, Uni Erlangen (NTP), SPA, NMEA0183 (RMC), Computime |
Elektr. Anschlüsse | Zweireihige 26-polige (2 x 13) Stiftleiste |
Antennenanschluss | BNC-Buchse |
Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM Lebensdauer der Lithiumbatterie: min. 10 Jahre |
Betriebsspannung | VCC (Hauptstromversorgung): +5 V VDD (Oszillator-Stromversorgung): +5 V |
Firmware | Flash-EPROM, Bootstrap Loader |
Stromaufnahme | VCC: 560 mA VDD: abhängig von Oszillatoroption |
Abmessungen | 80mm x 120mm x 17,5mm |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Garantie | 3 Jahre Herstellergarantie |
Optionen | Verschiedene Oszillatortypen möglich, siehe Oszillatorliste
Andere Frequenzausgänge anstatt 10 MHz |
RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
