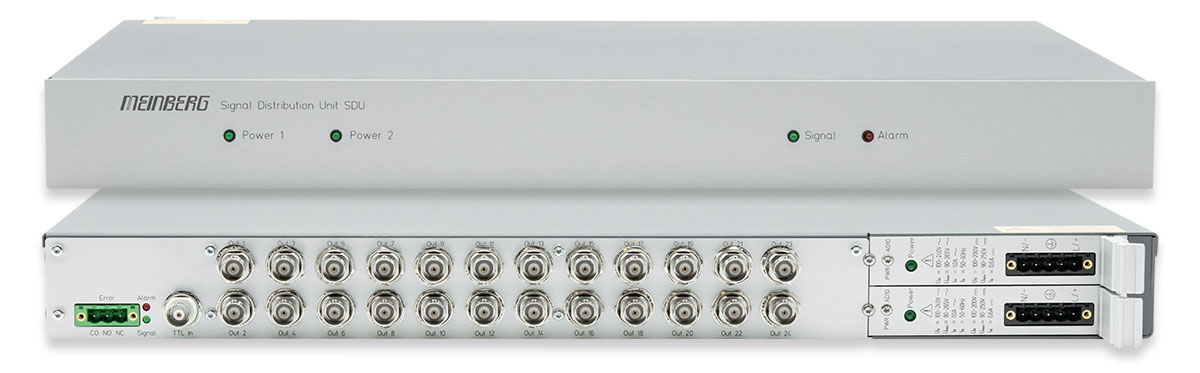

SDU
Signalverteiler für PPS, 10MHz und IRIG

Bild vergrößern
Einfaches Erweitern von vorhandenen Geräten mit zusätzlichen Ausgängen ist mit der Meinberg SDU kein Problem. Das SDU Basis-Chassis in Kombination mit ein oder wahlweise auch zwei Verteilermodulen kann TTL-Level Signale (1PPS, IRIG DCLS oder 10MHz), optische LWL Signale und/oder moduliertes IRIG (IRIG AM) verteilen.

Features
Signalverteiler für PPS, 10MHz und IRIG

Maximal 24 Ausgänge (2x 1:12 Verteilermodul)
LED Statusanzeige
Für moduliertes (AM) und unmoduliertes (DCLS) IRIG geeignet
Ein oder zwei Verteilermodule in einem Gehäuse
Kompakte 1HE Bauform auch bei Vollausbau (24 Ausgänge)
2 Jahre Garantie

Produktbeschreibung
Signalverteiler für PPS, 10MHz und IRIG

Jedes Verteilermodul hat einen Eingang und 12 Ausgänge sowie ein Alarmrelais zur Signalisierung von Alarmzuständen. Das SDU Chassis kann in 19 Zoll Racks eingebaut werden und ist mit unterschiedlichen Netzteilvarianten erhältlich.

Der Alarmrelais-Ausgang und die Status LEDs in der Frontplatte zeigen dabei an, ob das Eingangssignal anliegt und ob ein interner Fehler erkannt worden ist, der die Ausgangssignale beeinträchtigen kann.

Die folgenden Verteilermodule stehen zur Verfügung und können beliebig miteinander kombiniert werden:

TTL

Das TTL Modul kann TTL Signale wie 1PPS, 10MHz oder unmoduliertes IRIG (IRIG DCLS) verteilen. Aus einem PPS-Ausgang werden so 12 PPS Ausgänge.

TCM

Mit dem TCM Modul ist eine 1:12 Vervielfachung von moduliertem IRIG (IRIG AM) möglich. Durch die integrierte Verstärkung ist eine Kaskadierung mehrerer Module und SDUs möglich.

TCB

Das TCB Modul ist ebenfalls dafür vorgesehen, moduliertes IRIG (IRIG AM) zu verteilen. Im Gegensatz zum TCM Modul stellt es aber 12 symmetrische (balanced) Ausgänge zur Verfügung.

FO

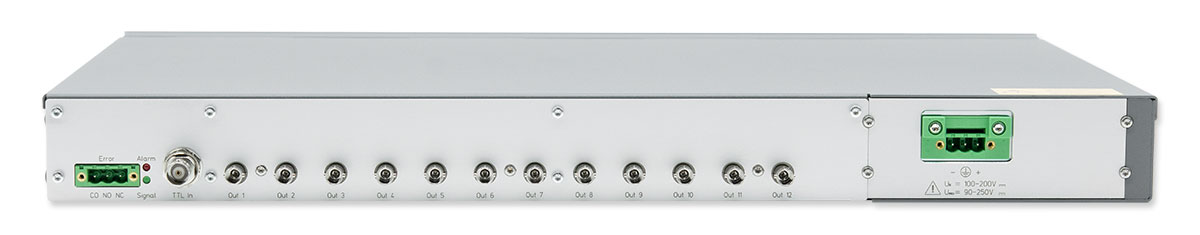

Das FO Modul verteilt ein optisches LWL Signal wie PPS, 10MHz oder IRIG DCLS auf 12 LWL Ausgänge. Optional kann das Modul auch mit einem TTL Eingang statt einem LWL Eingang ausgerüstet werden.

Eigenschaften
Signalverteiler für PPS, 10MHz und IRIG

Eingangssignale:	TTL Modul TTL Signal (PPS, 10MHz, ...) TCM Modul IRIG moduliert (AM) TCB Modul IRIG moduliert (AM) FO Modul Optisches LWL-Signal, 850nm Multimode (PPS, IRIG-DCLS, 10MHz, ...) optional: TTL-Eingang über BNC-Buchse
Signal Laufzeit:	TTL: 24ns TCM: 3us TCB: 2us FO: rise: 70ns, fall: 90ns
Ausgangssignale:	TTL Modul 12 x TTL (2.5Vat 50Ohm), common GND für alle Ausgänge mit BNC Buchsen TCM Modul 12 x IRIG A/B modulated (3Vpp [MARK], 1Vpp [SPACE] 50Ohm) common GND für alle Ausgänge mit BNC Buchsen TCB Modul 12 x IRIG moduliert (AM) symmetrisch (2Vpp bei 600 Ohm) mit isolierten BNC Buchsen FO Modul 12 x optische LWL-Ausgänge (850nm Multimode) über ST Steckverbinder
Abmessungen:	485mm x 45mm x 305mm
Betriebsspannung:	85-264VAC (50/60Hz)
Netzteil:	Standard-Netzteil: 85 ... 264VAC, 47 ... 63Hz Andere Netzteile (auch für DC Stromversorgung) sind möglich.
Gehäuseform:	1HE Baugruppenträger Schroff Multipac
Temperaturbereich:	0 ... 50°C
Luftfeuchtigkeit:	max. 85%
Technischer Support:	Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts.
Garantie:	2 Jahre Herstellergarantie
RoHS-Status des Produkts:	Dieses Produkt ist RoHS-konform
WEEE Status des Produkts:	Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
