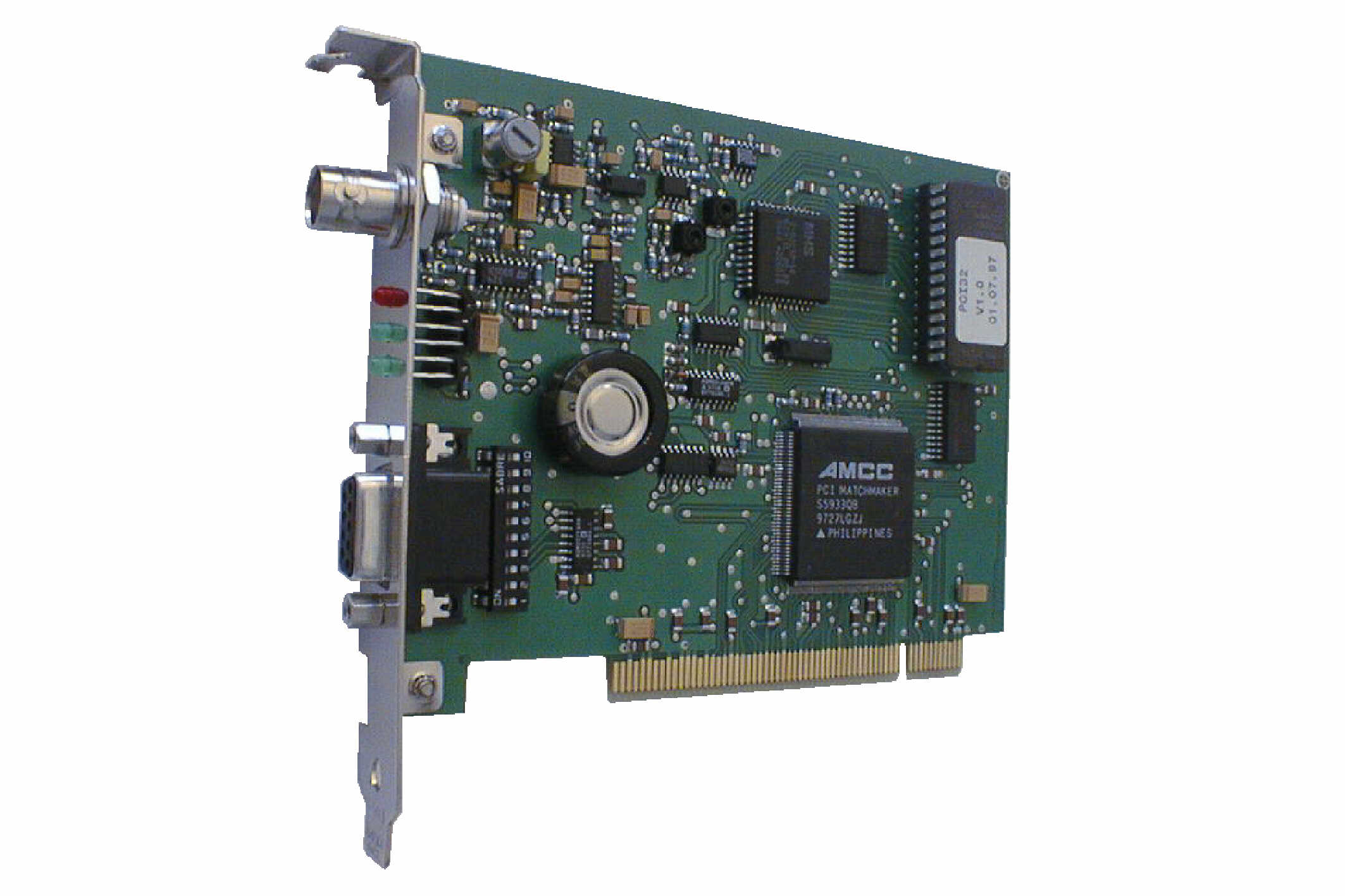

PCI32: DCF77 Rechner-Funkuhr (PCI Bus)
Features
- PCI Local Bus Schnittstelle
- Plug and Play
- Sekunden- und Minutenimpulse
- Interruptfähig
- RS-232-Schnittstelle
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- Zeitzone einstellbar
- Treiber Software für die meisten Betriebssysteme
-
PCI32 - Vorgängermodelle:
PC32 :: DCF77 PC-Funkuhr (ISA-Bus)
Produktbeschreibung
Eigenschaften
Empfängertyp | Schmalbandiger DCF77 Synchronempfänger mit Verstärkungsregelung, Bandbreite ca. 40Hz |
Statusanzeigen | Feldstärke: Durch LED angezeigt, Antennenausrichtung durch Anzeige der Feldstärke auf dem Monitor möglich. Freilauf: Anzeige durch LED und Hilfsprogramm, Umschaltung auf Betrieb als freilaufende Quarzuhr Modulation: Durch LED und Hilfsprogramm angezeigt |
Empfangskontrolle | Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme |
Pulsausgänge | Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200 ms |
Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600 Baud Datenformat: 7E2, 8N1, 8E1, 8N2 Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
Statusbyte | Information über Freilauf, Sommer- oder Winterzeit und Ankündigung der Umschaltung, Synchronisation seit letztem Reset, GMT/UTC-Zeit und Gültigkeit der Daten der Hardwareuhr |
Elektr. Anschlüsse | BNC-Buchse 9-poliger D-Sub Stecker |
Rechnerschnittstelle | 33MHz-PCI BUS 32 Bit/5V Steckplatz |
Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung) Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre) |
Platinentyp | PCI Einsteckkarte kurz |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
