IMS - Modulare SynchronisationVP100/20: LED Grossdisplay
Features
- Autarke Quarzuhr
- 20 mA Schnittstelle
- gut sichtbares 50mm hohes LED-Display für Uhrzeit und Datum
- RS-232-Schnittstelle
Produktbeschreibung

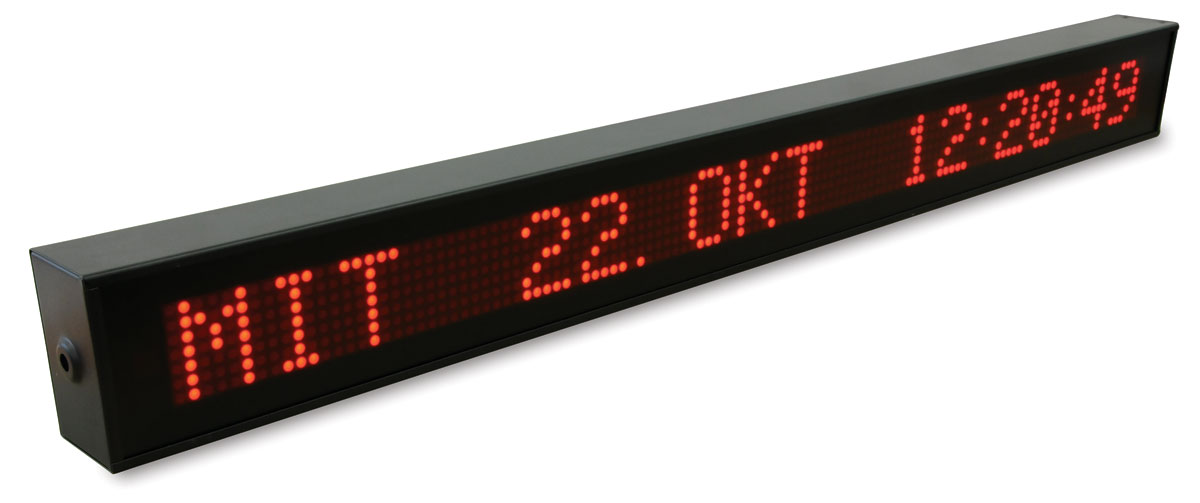

LED Grossdisplay VP100/20 mit gut sichtbarer 50mm großer LED Anzeige, wahlweise als:- Funkuhr mit integriertem DCF77 Empfänger und DCF Innenantenne AI01 und 5m Kabel (Standard) oder auf Wunsch mit abgesetzter Außenantenne AW02. Antennenkabel können je nach Anforderung vorkonfektioniert werden. Der Anschluss mit der externen Antenne erfolgt über eine BNC Buchse an der Rückseite des Displays
- freilaufender Quarzuhr (mit oder ohne automatischer Sommer-/Winterzeitumschaltung)
- oder als NTP Display (VP100/20/NET)
Wiedergabe von Textmeldungen: fest, als Laufschrift oder blinkend, programmierbar über PC
Eigenschaften
| Display | LED-Matrix Display (7 Punkte hoch) für Uhrzeit und Datum Ziffernhöhe: 50mm Freilauf bei Betrieb als freilaufende Quarzuhr durch LED angezeigt (Genauigkeit der Quarzbasis ±1·10-5)
|
| Schnittstellen | Eine serielle RS232/20mA-Schnittstelle |
| Serielle Telegrammausgabe | Baudrate: 9600 Baud Datenformat: 7E2 ein aktiver/passiver 20mA-Ausgang (umschaltbar) ein aktiver/passiver 20mA-Eingang (umschaltbar) Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
| Elektr. Anschlüsse | 2 x 25-polige Sub-Min-D-Buchse RJ-45 Buchse (nur VP100/20/NET) BNC Antennenbuchse (nur VP100/20) Kaltgeräte-Netzstecker |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 100 Stunden |
| Betriebsspannung | 85-264VAC (50/60Hz) / 120-375VDC |
| Gehäuseform | Kunststoffbeschichtetes Stahlblech-Gehäuse in schwarz (optional: weiß), Schutzart IP30 |
| Abmessungen | 996mm x 100mm x 60mm (L x H x T) |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | VP100/20 LE-Display, gedrucktes Handbuch, Netzkabel und Winkelhalter für die Wandmontage (für ein vertikal schwenkbares Display). |
| Garantie | 2 Jahre Herstellergarantie |
| Optionen | Mit spezieller Software und Netzwerkanschluss (RJ45) auch als Nebenuhr/Anzeige für Meinberg LANTIME NTP Time Server dienen (VP100/20/NET). |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
