IMS - Modulare SynchronisationLWL KONVERTER: Fiber Optik Konverter
Features
- für Übertragungsstrecken von bis zu 2.000 m (Multimode) oder bis 10.000 m (Singlemode)
- z.B. für IRIG Time Codes (AM / DCLS), PPS, 10 MHz, RS-232 Schnittstelle
- Stör-unempfindliche Verbindungen
Produktbeschreibung

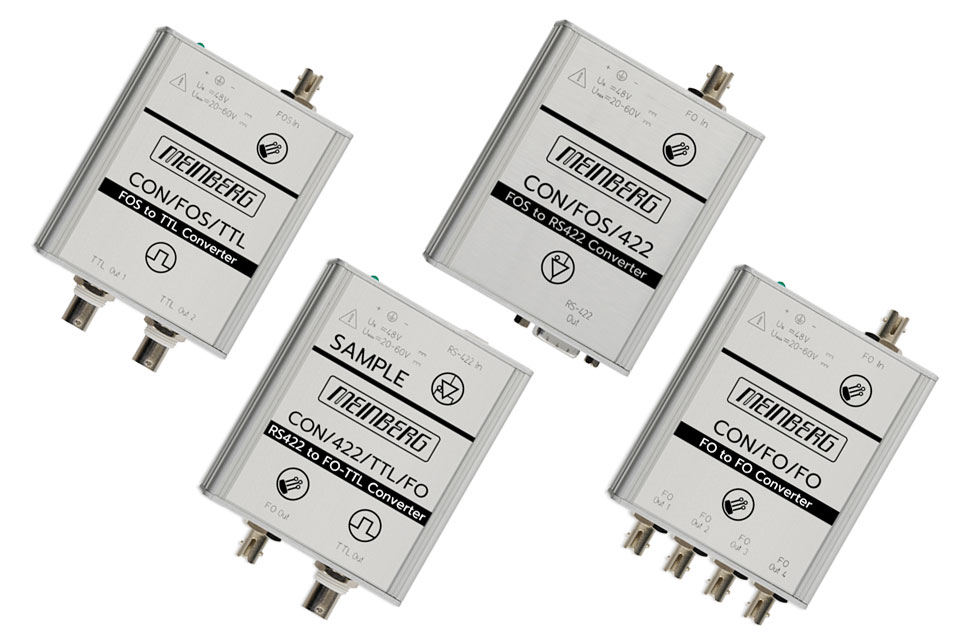

Multimode Konverter
Die folgenden Fiber Optic Konverter wurden zur Verteilung elektrischer Signale über Distanzen von bis zu 2.000 m entwickelt. Die optischen ST Steckverbinder werden über eine GI50/125 µm oder GI62.5/125 µm Multimode Faser verbunden (Wellenlänge: 850 nm). Die optische Ausgangsleistung beträgt typ. 20 µW pro Ausgang, der optische Eingang hat eine Empfinglichkeit von min. 3 µW. Die elektrischen Ein- und Ausgänge werden über BNC Buchsen oder D-Sub9 Verbinder herausgeführt.
Bei den digitalen Modulen kann das Ausgangssignal gegenüber dem Eingangssignal invertiert werden. Dies geschieht mittels Jumper im Innern des eloxierten Aluminium-Gehäuses (71 mm x 84 mm x 24 mm, B x T x H).
Die Konverter benötigen eine Versorgungsspannung von 20 - 60 V DC, welche dem Gerät über ein im Lieferumfang enthaltenes Steckernetzteil (100 - 240 V ACIN; 24 V DCOUT) zur Verfügung gestellt werden kann. Alle Konvertervarianten sind mit einer Fixier-Klammer für 35 mm DIN Hutschienenmontage ausgestattet.
CON/TTL/FO
Der Fiber Optic Konverter CON/TTL/FO wandelt ein TTL Eingangssignal
in ein oder mehrere optische Ausgangssignale.
Standard Varianten (PPS, PPM, 10 MHz, IRIG-B DCLS)
CON/TTL/FO: TTL In (BNC) auf 1 x FO Out
Option: Bis zu 4 X FO Ausgänge
CON/FO/TTL
Der Fiber Optic Konverter CON/FO/TTL wandelt ein FO Eingangssignal in ein oder mehrere
elektrische Ausgangssignale (TTL oder RS-422).
Standard Varianten (PPS, PPM, 10 MHz, IRIG-B DCLS, TxD)
CON/FO/TTL: FO In auf 2 x TTL Out (BNC)
CON/FO/422: FO In auf 1 x RS-422 Out (DB9-Buchse)
CON/FO/TTL/422: FO In auf 1 x RS-422 und 1 x TTL Out
CON/FO/FO
Der Fiber Optik Konverter CON/FO/FO verteilt ein LWL Eingangssignal auf mehrere optische Ausgangssignale.
Variante bis 10MHz
CON/FO/FO/10M: Ein ST-Eingang über LWL-Empfänger (z.B. IRIG-B DCLS / 10 MHz)
bis zu 4 x 850 nm Multimode FO Ausgänge über ST Steckverbinder
Option: CON/FO/FO-4/10M: 4 X FO Ausgänge über ST Steckverbinder
CON/232/FO
Dieser Fiber Optik Konverter wandelt ein RS-232 Signal (TxD und RxD) in optische Signale.
Standard Variante (für RxD und TxD)
CON/232/FO: RS-232 (DB9-Stecker) auf 1 x FO In und 1 x FO Out
Option: Bis zu 4 X FO Ausgänge
Kurzinfo LWL Konverter CON/232/FO
CON/422/FO
Dieser Fiber Optik Konverter wandelt ein RS-422 Signal in ein optisches Signal.
Standard Variante
CON/422/FO: RS-422 (DB9-Stecker) auf 1 x FO Out
Option: Bis zu 4 X FO Ausgänge

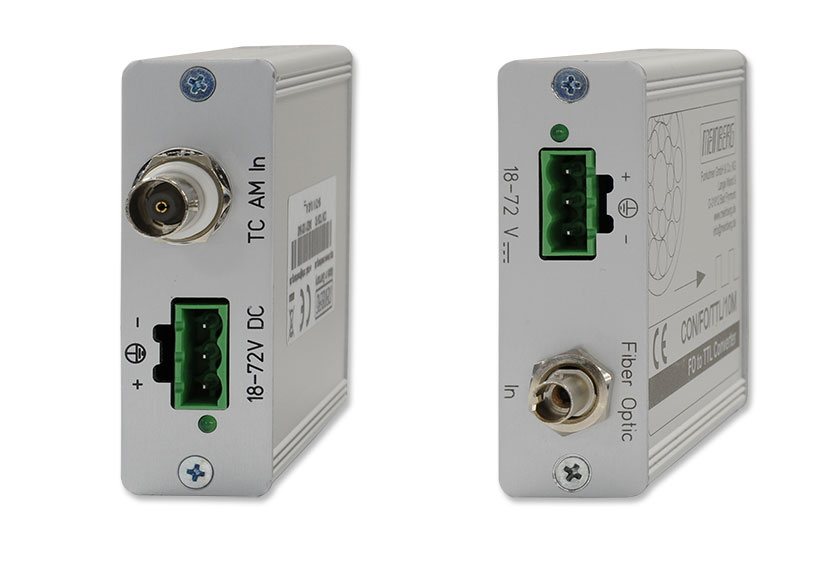

CON/TCM/FO und CON/FO/TCM
Diese Fiber Optik Konverter übertragen ein amplitudenmoduliertes Time Code AM Signal über einen
Lichtwellenleiter. Signal-Delay: 60µs
Variante zur Wandlung von Time Code AM auf FO
CON/TCM/FO: Time Code In (BNC) auf 2 x FO Out:
Variante zur Rückwandlung auf Time Code AM
CON/FO/TCM: FO In auf 2 x Time Code Out (BNC)
Singlemode Konverter
Müssen Distanzen von mehr als 2.000 Metern überbrückt werden, sind Multimode- Konverter ungeeignet. Die folgenden Fiber Optic Konverter für Singlemode wurden zur Verteilung elektrischer Signale über Distanzen von bis zu 10 Kilometern entwickelt. Die optischen ST-Steckverbinder werden über eine E9/125 µm Monomode Faser verbunden (Wellenlänge: 1310 nm). Die optische Ausgangsleistung beträgt typ. 15µW (-18 bBm) pro Ausgang, der optische Eingang hat eine Empfindlichkeit von -30 dBm. Die elektrischen Ein- und Ausgänge werden über BNC Buchsen oder D-Sub9 Verbinder herausgeführt.
Auch bei diesen Modulen kann bei Bedarf das Ausgangssignal gegenüber dem Eingangssignal invertiert werden.

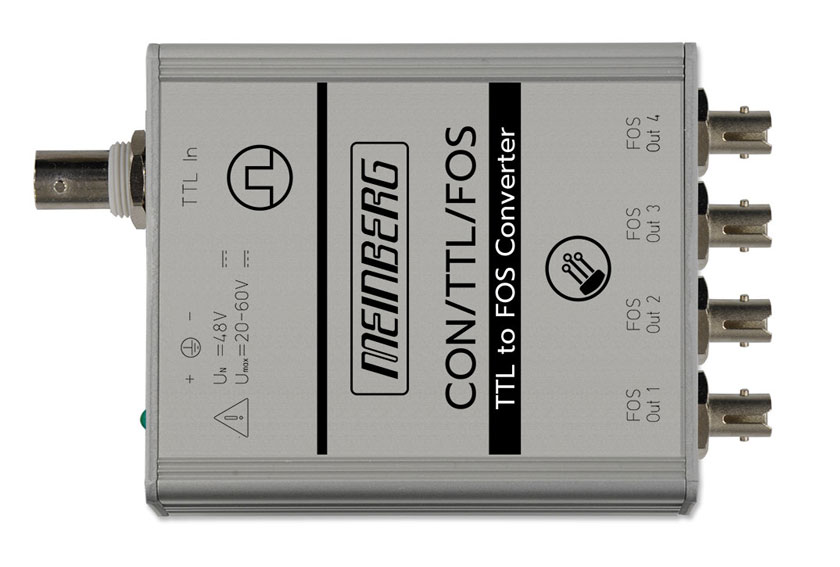

CON/TTL/FOS
Der Fiber Optik Konverter CON/TTL/FOS für Singlemode Fasern wandelt ein Eingangssignal
(TTL, RS-422 oder FO) in ein oder mehrere optische Ausgangssignale.
Folgende Varianten sind möglich:
CON/TTL/FOS-x:
TTL Eingang (BNC) auf einen oder -x (2 - 4) FOS Ausgänge
CON/422/FOS-x:
RS422 Eingang (DSub9) auf einen oder -x (2 - 4) FOS Ausgänge
CON/FOS/FOS-x:
FOS Eingang (ST) auf einen oder -x (2 - 4) FOS Ausgänge
CON/FO/FOS-x:
FO Multimode Eingang (ST) auf einen oder -x (2 - 4) FOS Ausgänge

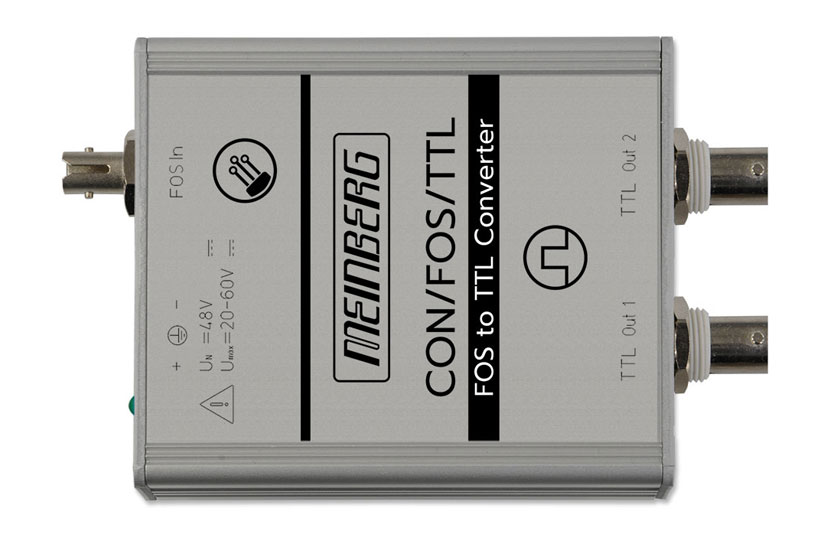

CON/FOS/TTL
Der Fiber Optik Konverter CON/FOS/TTL für Single Mode Fasern wandelt ein optisches
Eingangssignal in ein oder mehrere elektrische Ausgangssignale (TTL oder RS-422).
Folgende Varianten sind möglich:
CON/FOS/TTL: zwei TTL Ausgänge über BNC Buchse
CON/FOS/422: ein RS-422 Ausgang über DSub9 Buchse
Eigenschaften
| Optische Ausgänge |
Multimode
FO Ausgänge über ST-Steckverbinder (für GI 50/125 µm oder GI 62,5/125 µm Gradientenfaser) Für Übertragungsgeschwindigkeiten bis 10 MHz Einkoppelbare optische Ausgangsleistung: typ. 15 µW pro Ausgang (in GI 62,5/125 µm) Wellenllänge: 850 nm Singlemode FOS Ausgänge über ST Steckverbinder für E9/125 μm Monomode Faser, Wellenlänge 1310 nm Maximale Übertragungsrate: 10 MHz |
| Optische Eingänge | Ein Multimode FO Eingang über ST-Steckverbinder (für GI 50/125 µm oder GI 62,5/125 µm Gradientenfaser)
für Übertragungsgeschwindigkeiten bis 10 MHz,
optische Eingangsleistung: min. 3 µW, Wellenlänge: 850 nm
Ein Singlemode FO Eingang über ST-Steckverbinder (für E9/125 μm Monomode Faser) für Übertragungsgeschwindigkeiten bis 10 MHz, Empfindlichkeit min. 1 μW (-30 dBm), Wellenlänge 1310 nm |
| Elektr. Anschlüsse | TTL Signal über BNC Buchse oder RS-232 Signal über 9-pol. DSub Stecker (Pin 2: TxD IN, Pin 3: RxD OUT, Pin 5: GND) RS-422 Signal über 9-pol. DSub Stecker (Pin 8: +IN, Pin 7: -IN) Time Code AM Signal über BNC Buchse Power Supply über 3-pol. DFK Klemme |
| Betriebsspannung | Die Spannungsversorgung (20 - 60 V DC) wird von einem im Lieferumfang enthaltenen Steckernetzteil (VIN: 100 - 240 V AC; VOUT: 24 V DC) übernommen. |
| Abmessungen | eloxiertes Aluminiumgehäuse, 84mm x 71mm x 24mm |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Garantie | 3 Jahre Herstellergarantie |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
