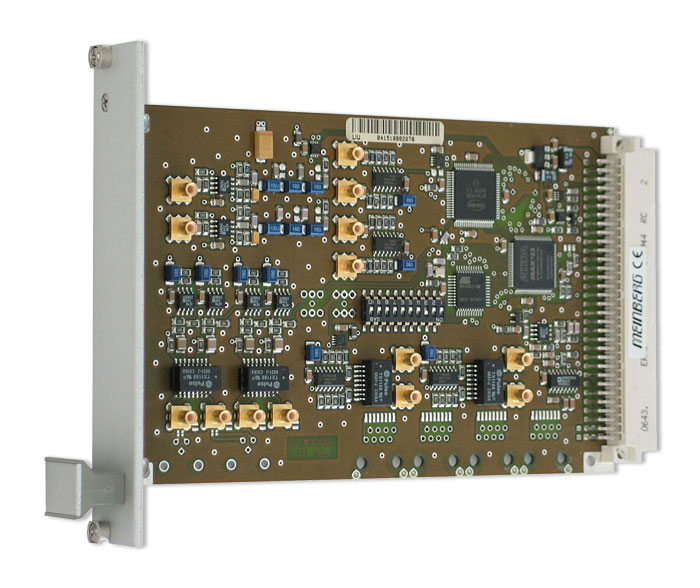

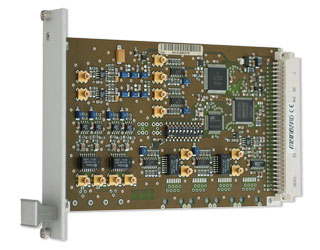

LIU: Line Interface Unit

Generierung von Referenztakten für Synchronisationsaufgaben

Die Baugruppe LIU (Line Interface Unit) generiert in Verbindung mit einer vorgeschalteten GPS-Funkuhr Referenztakte für verschiedenste Synchronisationsaufgaben. Die Ausgangssignale werden vom an das GPS-System angebundenen Hauptoszillator der Funkuhr abgeleitet und stehen somit mit großer Genauigkeit und Stabilität zur Verfügung.

Features

Garantie - Jahre: 3 RoHS konform
  • Synchronisation von Telekom Netzwerken
  • Synchronisation von Sendern/Basisstationen (GSM/CDMA/UMTS/DAB/DVB)
  • Synchronisation/Kalibrierung von Meßgeräten
  • Clock und Framed Telekom Ausgänge
  • Referenztakt über vorgeschaltete GPS-Funkuhr GPS170/GPS170SV
  • Normalfrequenzausgänge




Produktbeschreibung



Eigenschaften

Bedienelemente E1- oder T1-Generator, einstellbar über DIL-Schalter oder Steuereingang
Genauigkeit der Ausgangsfrequenzen Die Genauigkeit der generierten Ausgangssignale ist abhängig vom Masteroszillator der vorgeschalteten GPS-Satellitenfunkuhr.
Folgende Optionen sind verfügbar:
Option Kurzzeitstabilität bei GPS-Synchronität
OCXO MQ ±2·10E-10
OCXO HQ ±5·10E-12
Rubidium ±2·10E-12
Schnittstellen Clock Outputs:
4 x 2.048 MHz (E1-Mode) oder 1.544 MHz (T1-Mode), G.703, 75 Ohm, unsymmetrisch und
4 x 2.048 MHz (E1-Mode) oder 1.544 MHz (T1-Mode), G.703, 120 Ohm, symmetrisch
Framed Outputs:
4 x 2.048 Mbps (E1-Mode) oder 1.544 Mbps (T1-Mode), 75 Ohm, unsymmetrisch oder
4 x 2.048 Mbps (E1-Mode) oder 1.544 Mbps (T1-Mode), 120 Ohm, symmetrisch
Ausgangsimpulse nach G.703 (E1-Mode) oder T1.403 (T1-Mode)
Line Coding HDB3 (E1-Mode) oder B8ZS (T1-Mode)
Abmessungen der Frontplatte Breite der Frontplatte je nach Anzahl der frontseitig herausgeführten Ausgänge
4TE/3HE - 16TE/3HE (20 - 80mm x 128mm)
Elektr. Anschlüsse 64-polige VG-Leiste DIN 41612
BNC-Buchsen für unsymmetrische Ausgänge
BNC-Twinax-Buchsen für symmetrische Ausgänge
Betriebsspannung +5 V DC
Stromaufnahme ca. 470mA
Platinentyp Europakarte
Platinenformat 160 mm x 100 mm, 1,5 mm Epoxy
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Garantie 3 Jahre Herstellergarantie
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
