DU70
LED Grossdisplay mit einzeiliger Anzeige von Datum/Zeit/Sekunden

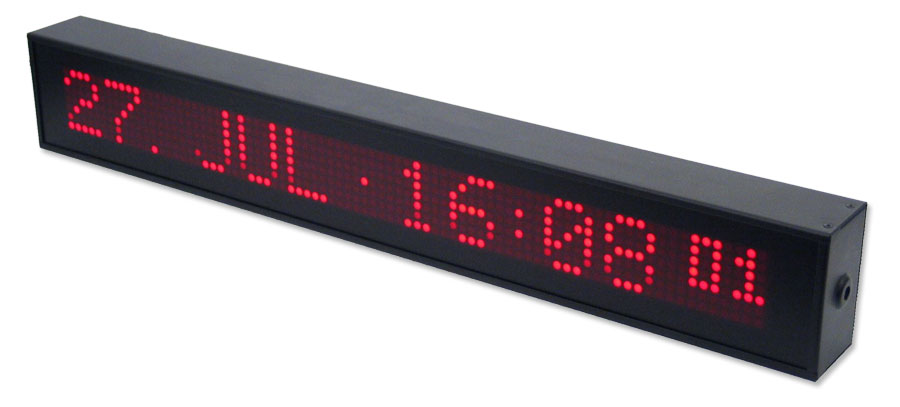

LED Grossdisplay DU70
Bild vergrößern Bild vergrößern



LED Grossdisplay DU70

LED Grossdisplay DU70 mit gut sichtbarer 50mm großer LED Anzeige, wahlweise als

  • Funkuhr mit integriertem DCF77 Empfänger
  • freilaufender Quarzuhr (mit oder ohne automatischer Sommer-/Winterzeitumschaltung)
  • oder extern anzusteuerndes Display, über serielles Zeit-Telegramm (RS232/20mA)


  •

    Features
    LED Grossdisplay mit einzeiliger Anzeige von Datum/Zeit/Sekunden

    • 3 Years Warranty RoHS compliant
    • Autarke Quarzuhr
    • 20 mA Schnittstelle
    • gut sichtbares 50mm hohes LED-Display für Uhrzeit und Datum
    • RS232-Schnittstelle
    • Display für externe Uhr
    • DCF77 Empfänger (Option)
    • unbegrenzte Reihenschaltung




    Back to Top


    Eigenschaften
    LED Grossdisplay mit einzeiliger Anzeige von Datum/Zeit/Sekunden


    Display: LED-Matrix Display (7 Punkte hoch) für Uhrzeit und Datum Ziffernhöhe: 50mm Freilauf bei Betrieb als freilaufende Quarzuhr durch LED angezeigt (Genauigkeit der Quarzbasis ±1·10-5)

    Schnittstellen: Eine serielle RS232/20mA-Schnittstelle
    Datenformat der Schnittstelle: Baudrate: 9600 Baud
    Datenformat: 7E2
    ein aktiver/passiver 20mA-Ausgang (umschaltbar)
    ein aktiver/passiver 20mA-Eingang (umschaltbar)
    Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen
    Abmessungen: 682mm x 100mm x 60mm (L x H x T)
    Elektr. Anschlüsse: 2 x 25-polige Sub-Min-D-Buchse
    BNC Antennenbuchse (nur DCF77 Version)
    Kaltgeräte-Netzstecker
    Betriebsspannung: 85-264VAC (50/60Hz) / 120-375VDC
    Backup-Batterietyp: Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 100 Stunden
    Gehäuseform: Kunststoffbeschichtetes Stahlblech-Gehäuse in schwarz (optional: weiß), Schutzart IP30
    Temperaturbereich: 0 ... 50°C
    Luftfeuchtigkeit: max. 85%
    RoHS-Status des Produkts: Dieses Produkt ist RoHS-konform
    WEEE Status des Produkts: Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.

    Back to Top


    Downloads
    LED Grossdisplay mit einzeiliger Anzeige von Datum/Zeit/Sekunden


    PDF Documents Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.

    Software Downloads

    • Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
