DU35S : LED Grossdisplay mit Sekundenanzeige als LED Kreis

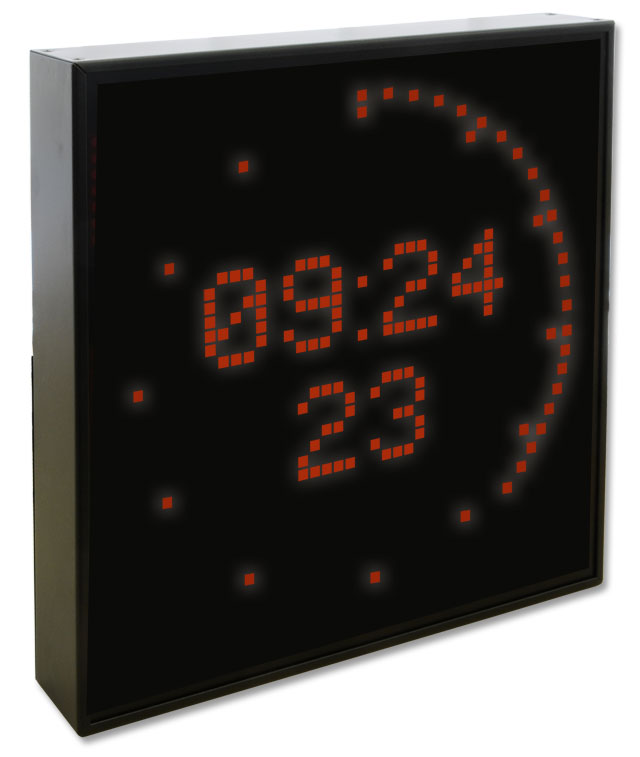

LED Grossdisplay DU35S mit Sekundenanzeige als LED Kreis um die Anzeige
Bild vergrößern Bild vergrößern


LED Grossdisplay DU35S mit Sekundenanzeige als LED Kreis um die Anzeige

LED Grossdisplay DU35S mit gut sichtbarer 50mm großer LED Anzeige, zu betreiben als

  • freilaufende Quarzuhr (mit oder ohne programmierbarer Sommer-/Winterzeitumschaltung) oder
  • extern anzusteuerndes Display, über serielles Zeit-Telegramm (RS232/20mA)







Features

  • 3 Years Warranty RoHS compliant
  • Autarke Quarzuhr
  • 20 mA Schnittstelle
  • gut sichtbares 50mm hohes LED-Display für Uhrzeit und Datum
  • RS232-Schnittstelle
  • Display für externe Uhr
  • unbegrenzte Reihenschaltung




Back to Top


Eigenschaften


Display: LED-Matrix Display (7 Punkte hoch) für Uhrzeit und Datum Ziffernhöhe: 50mm
Betrieb als freilaufende Quarzuhr wird durch LED angezeigt (Genauigkeit der Quarzbasis ±1·10-5)

Schnittstellen: Eine serielle RS232/20mA-Schnittstelle
Datenformat der Schnittstelle: Baudrate: 9600 Baud
Datenformat: 7E2
ein aktiver/passiver 20mA-Ausgang (umschaltbar)
ein aktiver/passiver 20mA-Eingang (umschaltbar)
Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen
Abmessungen: 323mm x 323mm x 57mm (L x H x T)
Elektr. Anschlüsse: 1 x 25-polige, 1 x 9-polige Sub-Min-D-Buchse
Kaltgeräte-Netzstecker
Betriebsspannung: 85-264VAC (50/60Hz) / 120-375VDC
Backup-Batterietyp: Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 100 Stunden
Gehäuseform: Kunststoffbeschichtetes Stahlblech-Gehäuse in schwarz (optional: weiß), Schutzart IP30
Temperaturbereich: 0 ... 50°C
Luftfeuchtigkeit: max. 85%
RoHS-Status des Produkts: Dieses Produkt ist RoHS-konform
WEEE Status des Produkts: Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.

Back to Top


Downloads


PDF Documents Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.

Software Downloads

  • Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
