AV5
DCF77 Antennenverteiler 5-fach, intern (Europakarte)

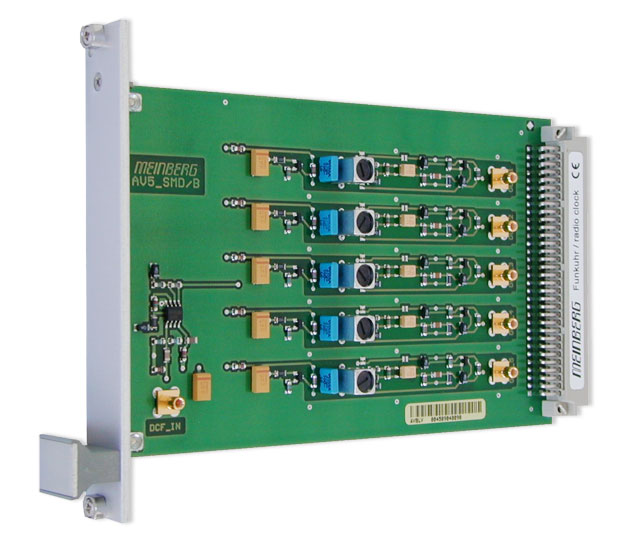

DCF77 Verteiler AV5 verteilt das DCF77-Eingangssignal auf fünf potentialfreie Ausgänge
Bild vergrößern Bild vergrößern

DCF77 Verteiler AV5 verteilt das DCF77-Eingangssignal auf fünf potentialfreie Ausgänge




Verwandte Themen
Computer Funkuhr

PEX511 mit PCI Express Schnittstelle
NTP Uhr

Die DCF600USB kann zur Zeitsynchronisation von Rechnern verwendet werden, bei denen keine serielle Schnittstelle zur Verfügung steht
NTP Anzeige

ANZ14 : DCF77/NTP LED Anzeige für Zeit, Datum und Wochentag im Schalttafeleinbau-/Tischgehäuse
SNTP Zeitserver

LANTIME M300/PZF - DCF Zeitserver mit integrierter hochgenauer DCF77-Funkuhr
DCF77

PCI511 - DCF77 Funkuhr zur Synchronisation von Rechnern

MEINBERG: Quality Management System

Certified by DQS Certified by IQNET

Features
DCF77 Antennenverteiler 5-fach, intern (Europakarte)

  • 3 Years Warranty RoHS compliant
  • Verteiler AV5


Produktbeschreibung
DCF77 Antennenverteiler 5-fach, intern (Europakarte)


DCF77 Verteiler AV5 im Europakartenformat.
Die Baugruppe AV5 verteilt ein amplitudenmoduliertes DCF77-Eingangssignal auf fünf getrennte Ausgänge. Das Ausgangssignale stehen sowohl an der Messerleiste als auch an SMB-Antennenbuchsen auf der Platine potentialfrei und unverstärkt zur Verfügung und ist an den Empfangskreis von Meinberg AM-Funkuhren angepaßt.
Durch Modifikationen auf der Platine läßt sich die Baugruppe auch auf andere Empfangskreise anpassen.
Frontplatte 4TE/3HE

Back to Top


Eigenschaften
DCF77 Antennenverteiler 5-fach, intern (Europakarte)


Eingangssignale: 1 DCF77 Antenne
Verstärkung: optional
Abmessungen der Frontplatte: 4TE/3HE (20mm x 128mm)
Elektr. Anschlüsse: 64-polige VG-Leiste DIN 41612
SMB-Subminiatur-Koaxial-Stecker
Betriebsspannung: +5V DC
Spannungsfestigkeit: ca. 4000V
Stromaufnahme: ca. 20mA
Platinenformat: 160mm x 100mm , 1,5mm Epoxy
RoHS-Status des Produkts: Dieses Produkt ist RoHS-konform
WEEE Status des Produkts: Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.

Back to Top


Downloads
DCF77 Antennenverteiler 5-fach, intern (Europakarte)


PDF Documents Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.

Software Downloads

  • Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
